1. Sommaire des composants

1.1

Vue d'ensemble des terminaux de distributeurs multifonction Festo

Terminal de distributeurs
Type 03:
Modules électriques
Type 03
Modules pneumatiques
Type 04-B
Modules pneumatiques ISO

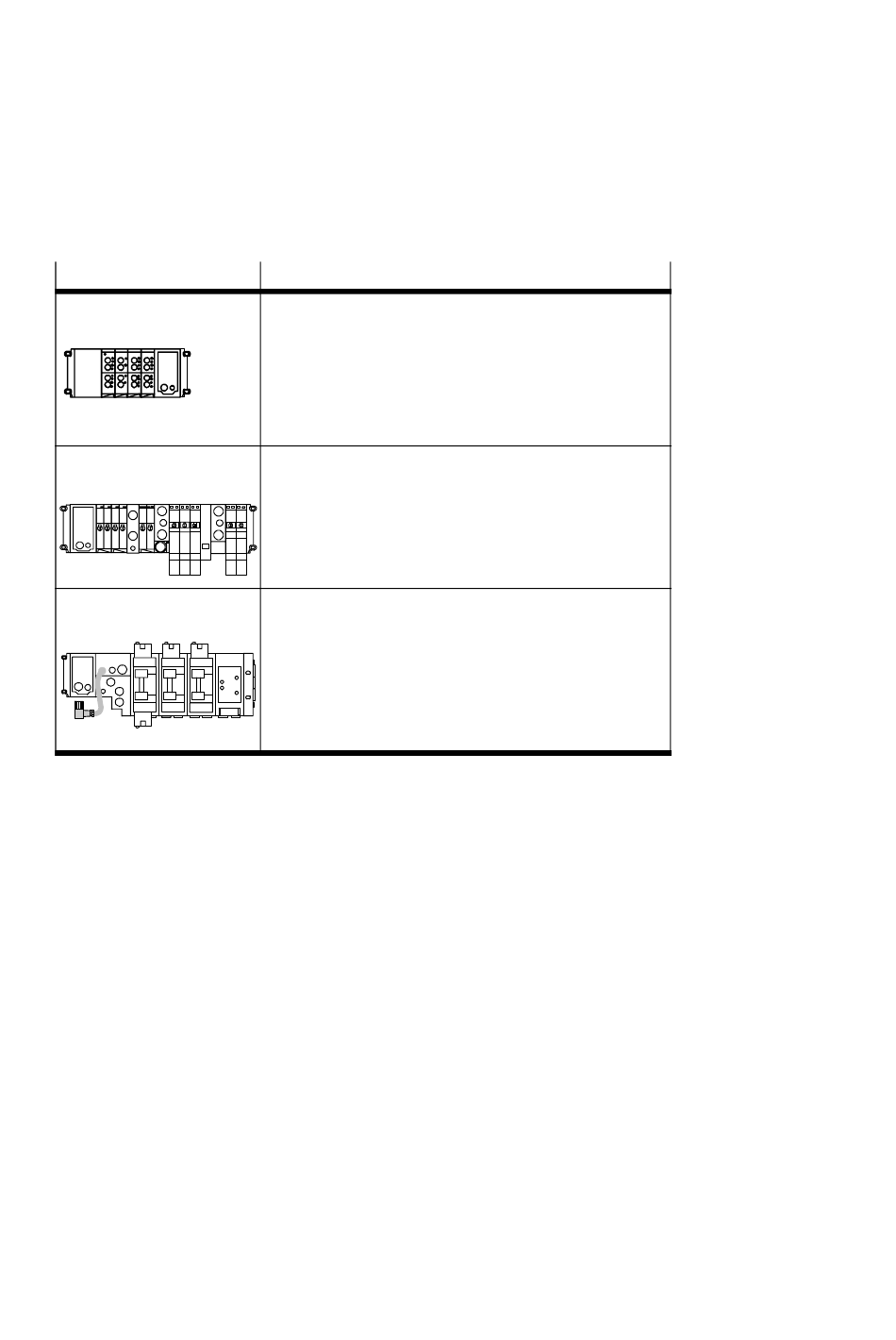

Fig. 1/1: Vue d'ensemble des modules des terminaux de distributeurs multifonction
Festo
Festo P.BE-VIFB13-03-FR fr 0003c
Le terminal de distributeurs multifonction est composé de
différents modules et composants.
Description des modules
Modules électriques adaptés au type 03/04-B (PNP ou NPN),
équipés de :
– entrées TOR (modules à 4, 8 ou 16 entrées)
– sorties TOR (modules à 4 sorties) 0,5 A
– Sorties de puissance 2A
– E/S multiples (module à 12 E / 8 S) 0,5 A
– E/S analogiques, Maître AS-i (non utilisable sur tous les
)
nœuds
Modules pneumatiques type 03 équipés de :
– Embases (MIDI et MAXI) équipées de distributeurs 5/2, distri-
buteurs bistables 5/2, distributeurs à position médiane 5/3
(avec air de pilotage) ou plaques d'obturation
– Modules spéciaux d'alimentation en air, de création de zones
de pression
Modules pneumatiques type 04B équipés de :
– Plaque d'adaptation pour embases de distributeurs selon
ISO 5599-2 dans les tailles 1, 2 et 3
– Embase de distributeur pour plaques intermédiaires avec inter-
face selon ISO 5588-2, équipée de distributeurs pneumatiques
monostables, bistables, à position médiane ou de plaques
d'obturation
– Composants de distribution en hauteur (plaques intermédiaires
réductrices de pression, plaques avec limiteur de pression, etc.)
1-3
