ÉTAPE 11 INSTALLEZ LES PANNEAUX LATÉRAUX DE LA PLANCHE
– Assurez-vous que le caisson ait bien été fixé à l'appui de fenêtre
et que les ferrures de soutien extérieur ont été installées comme
dans la figure D. Soulevez la guillotine et installez les panneaux
de gauche et de droite de la planche. (Voir la figure G).
ÉTAPE 12 INSTALLEZ LES JOINTS D'ÉTANCHÉITÉ DE LA FENÊTRE
– Mesurez et coupez les joints d'étanchéité de la fenêtre en vinyle
(de couleur grise, article n° 12) pour correspondre à la largeur de la
fenêtre et installez comme dans la figure H. Tirez la guillotine vers
le bas derrière le joint. Mesurez et coupez le joint d'étanchéité de
la fenêtre en mousse foncée (article n° 13) et installez-le entre le
panneau supérieur en verre et la partie supérieure de la guillotine
inférieure. (Voir la figure H).
REMARQUE: POUR DES RAISONS DE SÉCURITÉ ET
DE SÛRETÉ, LE CLIENT DOIT FOURNIR UN MOYEN
D'EMPÊCHER LA FENÊTRE DE S'OUVRIR.
ÉTAPE 13 Lorque cela est possible, calfeutrez l'extérieur de l'installation
avec du calfeutrage de type industriel pour empêcher les fuites
météorologiques.
ATTENTION
Danger concernant un poids excessif
Employez quelqu'un lors de
l'installation de votre climatiseur.
Ne pas faire cela pourrait entraîner
des blessures.

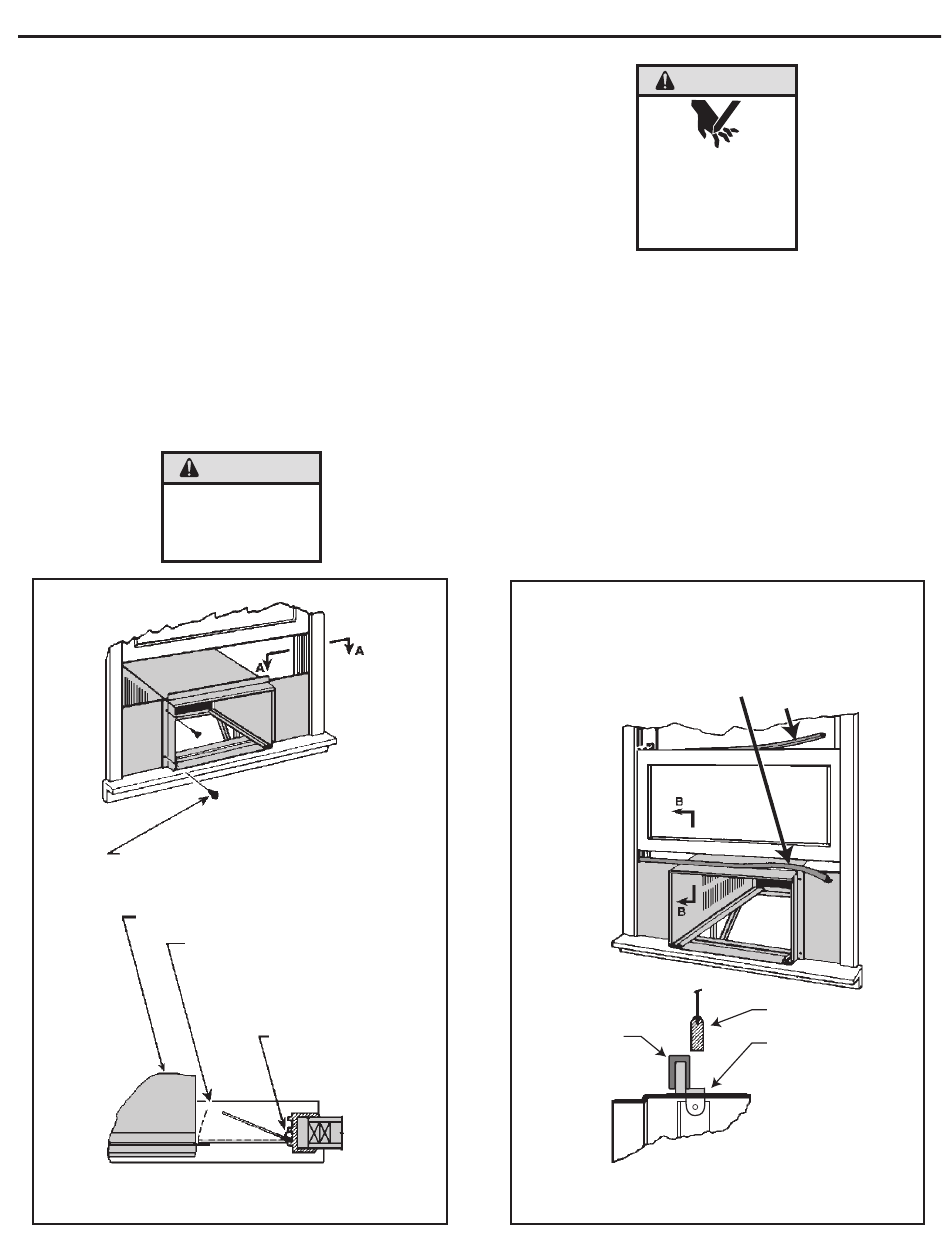

F g i u e r G
FIXEZ LES PANNEAUX LATÉRAUX DE LA PLANCHE
AUX ANGLES LATÉRAUX AVEC QUATRE (4) VIS N° 8
DE ½ PO DE LONGUEUR (ARTICLE N° 11), DEUX DE
CHAQUE CÔTÉ.
PARTIE SUPÉRIEURE DU CAISSON
PLACEZ LE PANNEAU DE LA PLANCHE
DANS LE MONTANT DE FENÊTRE
POUR COMPRIMER LES RESSORTS À
L'INTÉRIEUR DES COULISSEAUX ET FAITES
BASCULER LE PANNEAU EN PLACE,
INDIQUÉ PAR LA LIGNE POINTILLÉE.
SECTION A - A
920-198-01
MONTANT DE LA FENÊTRE
ATTENTION
Coupure/Entaille
Bien qu'un grand soin a été pris pour
la protection des bords tranchants,
pour votre protection utilisez des
gants ou d'autres protections dures.
Ne pas faire cela pourrait entraîner
des blessures .
ÉTAPE 14 INSTALLEZ LE CHÂSSIS – Après avoir installé l'enveloppe, glis-
sez le châssis dans l'enveloppe en arrêtant approximativement à
7,6 cm d'une insertion complète. Bourrez le joint d'étanchéité du
châssis d'une profondeur de 2,5 cm entre le châssis et l'enveloppe
(voir la figure I). Commencez par l'un des coins inférieurs en re-
montant sur le côté, le dessus et le bas du côté opposé. Ensuite,
poussez le châssis complètement dans l'enveloppe pour le reste
de la distance de manière à ce que l'avant en plastique rencontre
le rebord avant de l'enveloppe.
Si le joint d'étanchéité du châssis n'est pas installé, le fonc-
tionnement de l'unité sera affecté négativement. Le bruit de
fonctionnement et le bruit de l'extérieur seront aussi amplifiés.
ÉTAPE 15 Fixez le fil de retenue du châssis à nouveau avec la même vis
que dans l'étape 3 (voir la figure A).
F g i u e r H
INSÉREZ LE JOINT
D'ÉTANCHÉITÉ DE LA FENÊTRE
EN VINYLE SUR L'ANGLE
SUPÉRIEUR DE LA PLANCHE
(ARTICLE N° 12)
JOINT
D'ÉTANCHÉITÉ
DE LA FENÊTRE
EN VINYLE
SECTION B - B
INSÉREZ LE JOINT
D'ÉTANCHÉITÉ DE LA
FENÊTRE EN MOUSSE
(ARTICLE N° 13)
GUILLOTINE
INFÉRIEURE
ANGLE SUPÉRIEUR
DE LA PLANCHE
