PASO 4 INSPECCIÓN DE CABLES Y TUBERÍAS: Inspeccione todos
los cables y tuberías de dentro y fuera de la pared para asegu-
rarse de no perforar ninguno al cortar el agujero.

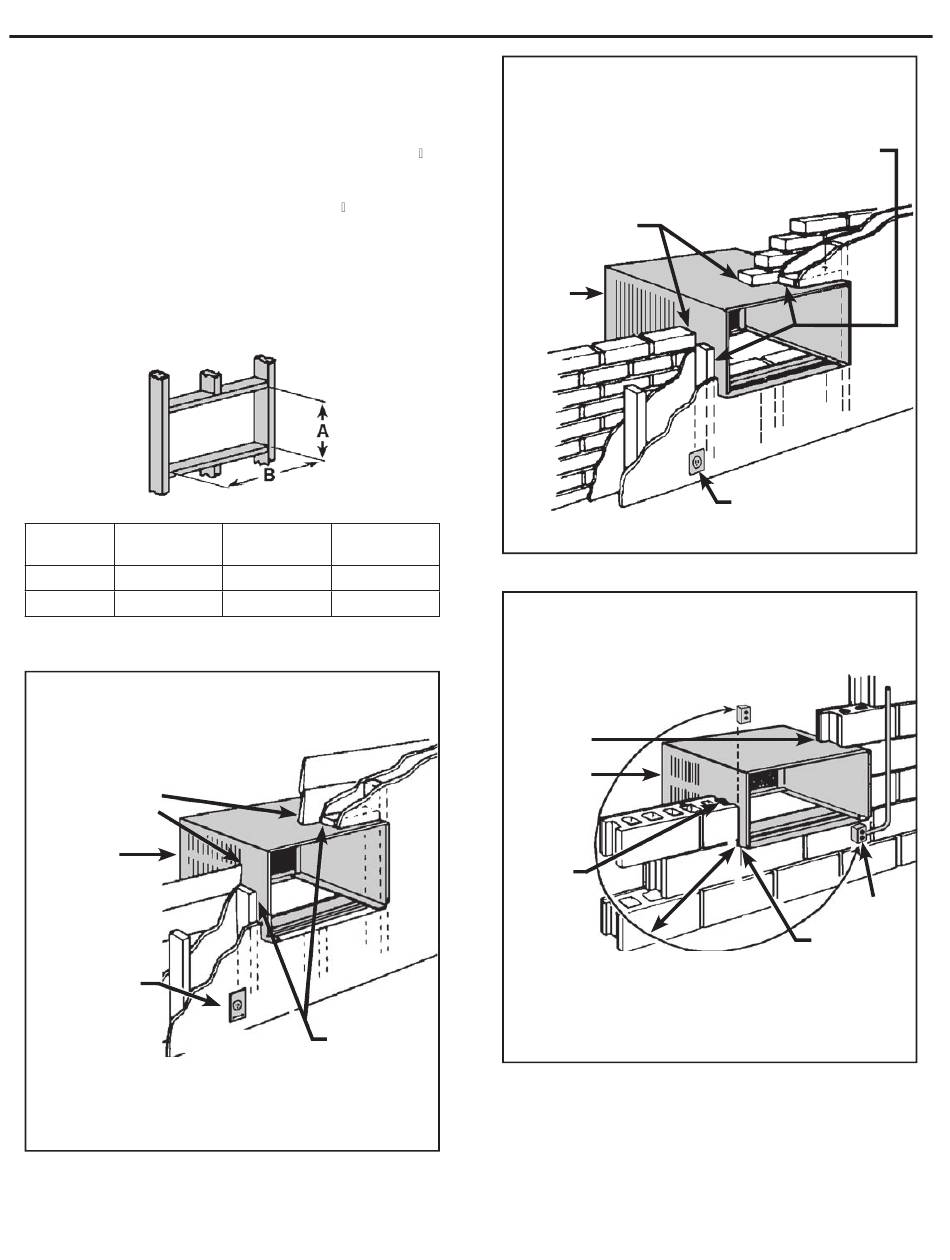

PASO 5 CONSTRUCCIÓN DEL AGUJERO: Según el tamaño de la
unidad haga un agujero siguiendo las medidas de la grá ca
que aparece a continuación. Corte el agujero y enmárquelo
con maderos de 2 pulg. x 4 pulg. según las instrucciones de
instalación estándar que se muestran en las gures C, D y E.
NOTA: SI LA CONSTRUCCIÓN DE LA PARED ES NORMAL
O DE VIGAS DE 2 x 4 DE LADRILLO O PIEDRA, INSTALE
L A UNIDAD ENTRE L AS VIGAS. EN PAREDES DE
MAMPOSTERÍA, CEMENTO O LADRILLO GRIS, INSTALE
LA UNIDAD DONDE LE CONVENGA.
CHASIS
MEDIDAS
PEQUEÑO
A 16 3/16 pulg.
B 26 3/16 pulg.
NOTA: ÉSTAS SON LAS MEDIDAS DEL AGUJERO FINALIZADO.
Figura C
INSTALACIÓN DE PARED CON MARCO
SELLE TODO EL
CONTORNO
CAJA
ENCHUFE
(VÉASE LA NOTA
SOBRE DÓNDE
COLOCARLO EN LA
FIGURA E)
34
CHASIS CHASIS
MEDIANO GRANDE
18 3/16 pulg. 20 3/8 pulg.
26 3/16 pulg. 28 ¼ pulg.
RELLENE LOS
ESPACIOS VACIOS
DE LA PARTE
SUPERIOR Y
DE LOS LADOS
CON TROZOS DE
MADERA SI ES
NECESARIO
920-198-01
Figura D
INSTALACIÓN EN LADRILLO
SELLE TODO EL
CONTORNO
CAJA
Figura E
INSTALACIÓN DE MAMPOSTERÍA
SELLE
TODOS LOS
LADOS
CAJA
MORTERO
NOTA: EL ENCHUFE ELÉCTRICO DEL PUNTO "X"
DEBE ESTAR A UN RADIO MÁXIMO DE 69 pulg. EN LAS
UNIDADES DE 115V Y DE 45 pulg. EN LAS DE 230V.
RELLENE LOS ESPACIOS VACIOS DE LA
PARTE SUPERIOR Y DE LOS LADOS CON
TROZOS DE MADERA SI ES NECESARIO
ENCHUFE (VÉASE LA NOTA
SOBRE DÓNDE COLOCARLO
EN LA FIGURA E)
ENCHUFE
PUNTO "X"
