Connessione delle tubazioni

NOTA: Se viene installato un riscaldatore, Davey consiglia di installarlo su un bypass, in modo che l'acqua al
di sopra dei 30°C (86°F) non scorra all'interno della cella.

Connessione dell'alimentazione della cella

Premere le prese della cella (femmine) dall'estremità del cavo della cella verso le spine (maschi) sulla cella
come sotto illustrato, assicurandosi della corretta configurazione dei colori. Una volta collegate, serrare il
dado sulla presa della cella per garantire una solida connessione. In caso contrario la connessione potrebbe
surriscaldarsi.

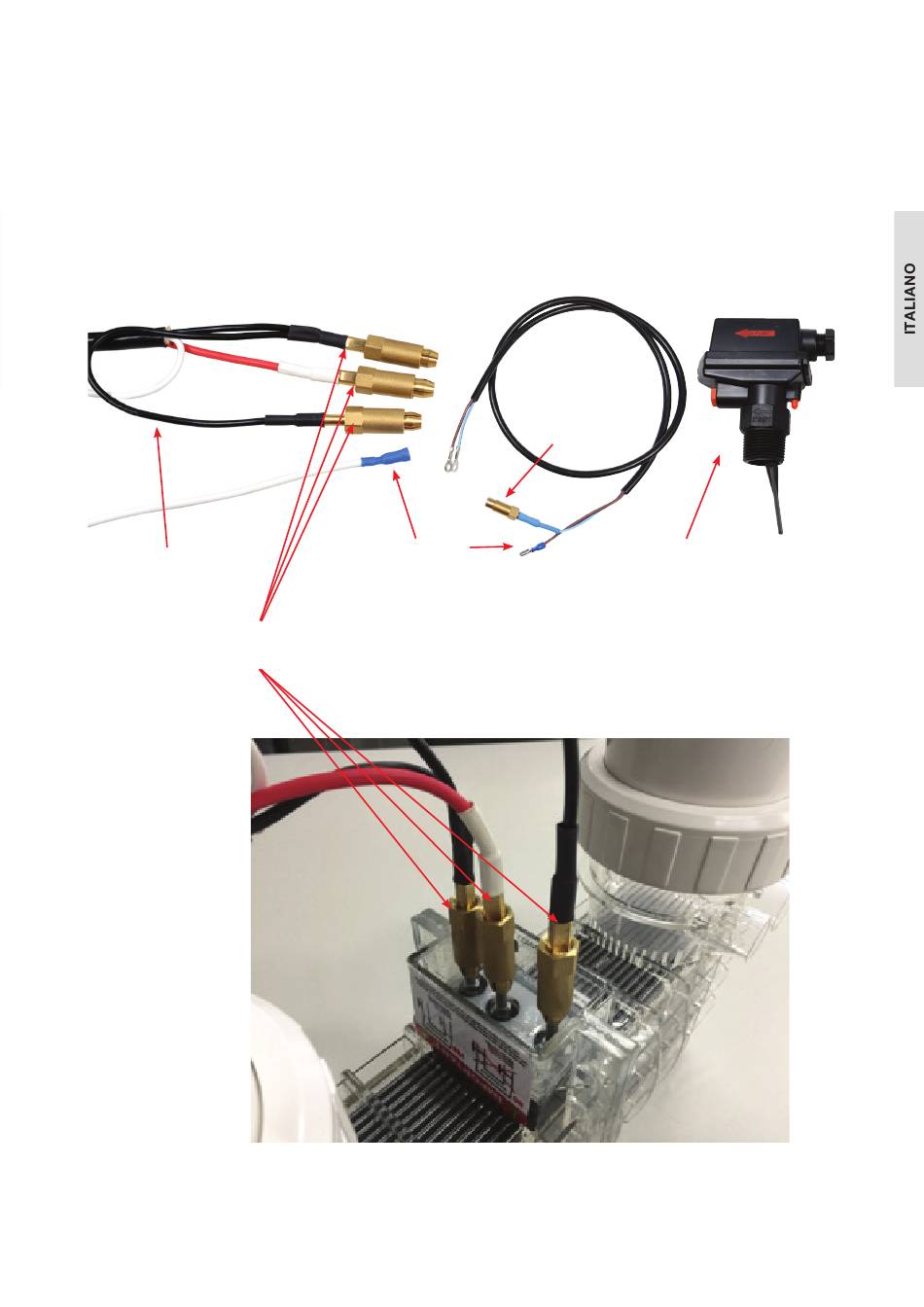

Connessione cella
dall'alimentazione
Connettori terminali alimentazione
cella (2 neri, 1 rosso/bianco)
Circuito del flussostato
(femmina e maschio)
33
Presa sensore
gas della cella
Flussostato
