Broche Fonction
1
Réservé à un usage futur
2 Réservé à un usage futur
3
Réservé à un usage futur
4 MODBUS B
5
MODBUS A
6 Réservé à un usage futur
7 5V, 100mA max
8 Terre 0 V
L'interface RJ45 de votre chlorateur de la série ECOMATIC COMM est conçu pour maintenir les
performances de protection d'entrée lorsqu'il est utilisé avec le dispositif d'étanchéité inclus sur une prise
RJ45 non amorcée.
spécification de registre MODBUS
Le produit est constitué de registres d'exploitation qui peuvent être lus (en utilisant la fonction MODBUS 3)
comme ci-dessous :
Registre Nom
1
Délai de démarrage
2 Direction
3 Courant utilisé
4 V1
5 V2
6 Température du pont
7 Température micro
8 Position POT
9 DIP
10
ORP
11 TDS

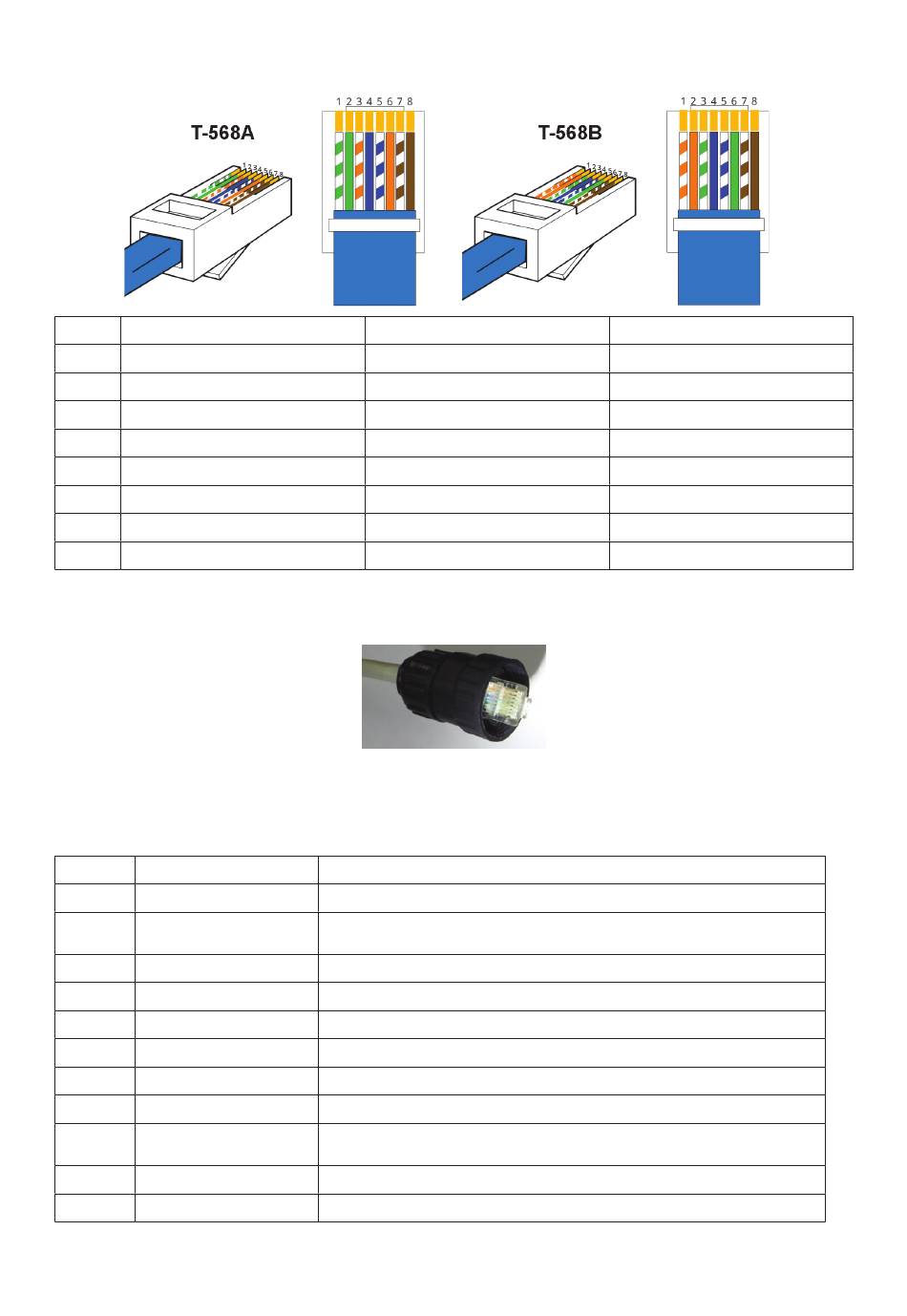

Fiche RJ45
T-568A
Vert/blanc
Vert
Orange/blanc
Bleu
Bleu/blanc
Orange
Marron/blanc
Marron
Description
Combien de temps avant le démarrage (secondes)
La direction dans laquelle la cellule fonctionne (0 = OFF, 1 = vers
l'avant, 2 = sens inverse)
Quelle est la quantité de courant traversant la cellule (mA)
Tension sur un côté du câble de la cellule sur le circuit imprimé (mV)
Tension de l'autre côté du câble de la cellule sur le circuit imprimé (mV)
Température dans la zone de courant élevé du circuit imprimé (°C)
Température dans la zone de contrôle logique du circuit imprimé (°C)
Position du bouton de commande de sortie (0-1024)
Réglage DIP du circuit imprimé (b0 = DIP1 ; DIP2 = b1 ; b2 = DIP3 ;
b3 = DIP4)
Si l'entrée ORP est déclenchée (0 = faux ; 1 = vrai)
TDS calculé (PPM)
112
T-568B
Orange/blanc
Orange
Vert/blanc
Bleu
Bleu/blanc
Vert
Marron/blanc
Marron
