Thermo AC/DC
1
Couvercle
2
Vis du couvercle (2)
3
Stabilisateur
4
Passe-câble
Alimentation en tension
5
Passe-câble
Conduites de commande
6
Écrous (2)
7
Rondelle (2)
8
Vis (2)
9
Rondelle (2)
10 Disque
11 Goujon fileté (2)
12 Joint (2)
13 Faisceau adaptateur
14 Rondelle
15 Vis de mise à la terre
16 Petit tableau de distribution
17 Boîtier
2
2 +0,5 Nm
REMARQUE :
La composition du petit
tableau de distribution (17)
varie en fonction du type
d'appareil de chauffage.
16 +1 Nm
6
8 +1 Nm
3
1
16

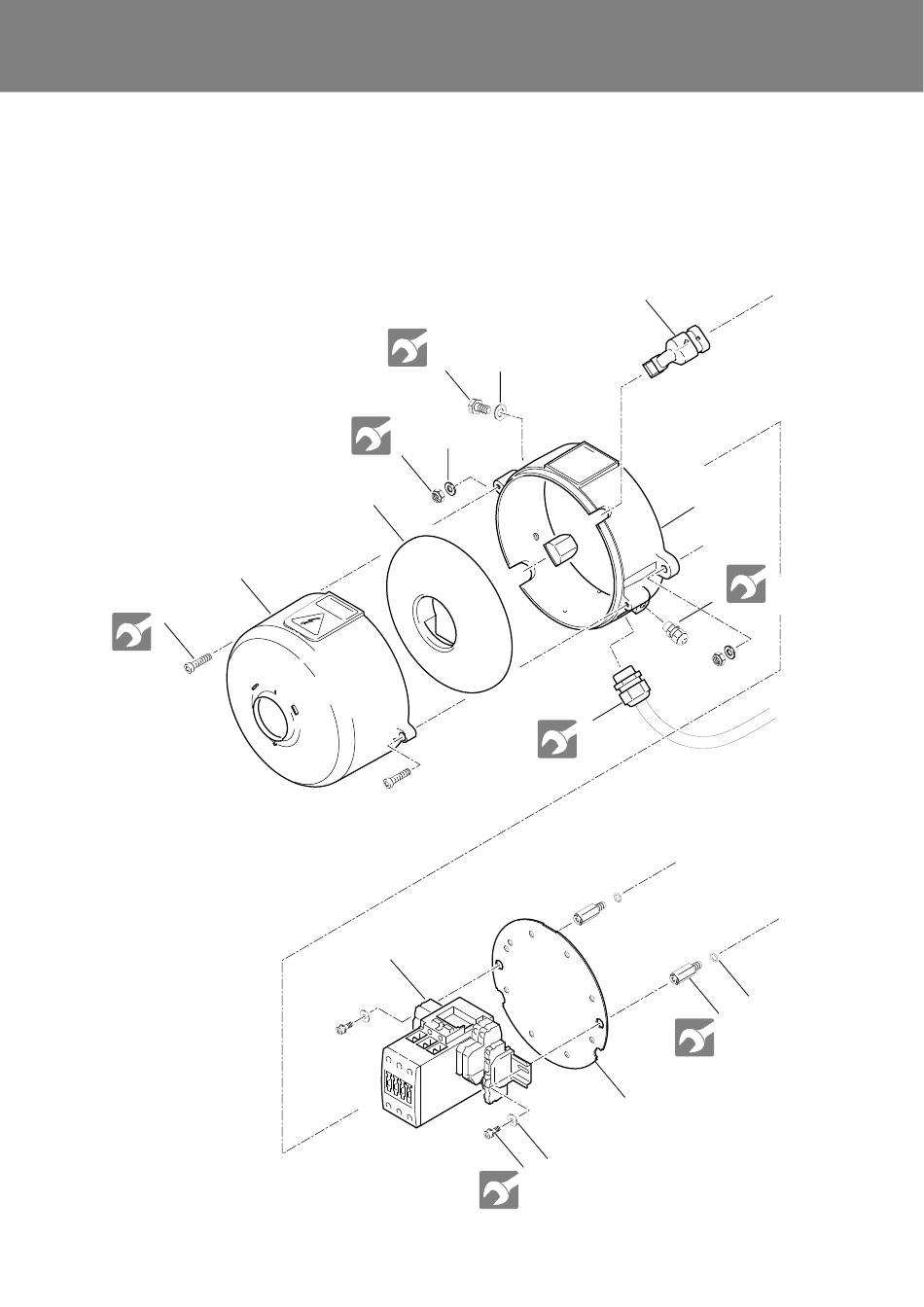

Fig. 803 (Feuille 1) Démontage et montage des composants
15
14
7
4
10 -1 Nm
9
5 +1 Nm
8
8 Remise en état
A Feuille 2
13
17
B Feuille 2
1,5 -0,3 Nm
5
C Feuille 2
D Feuille 2
12
11
10 +1 Nm
10
