Hydran* M2-X Guide d'installation
Le câble est connecté aux bornes de sortie RS-485.
Isoler le conduit de l'Hydran M2-X
Sortie CM
Sortie -
Sortie +
Sortie SH
Entrée CM
Entrée -
Entrée +
Entrée SH
MA-028
Rév. 2.1, 22-Apr-20
Le câble est connecté aux bornes d'entrée RS-485.
Mettre le conduit à la terre à la cosse de mise à la terre.

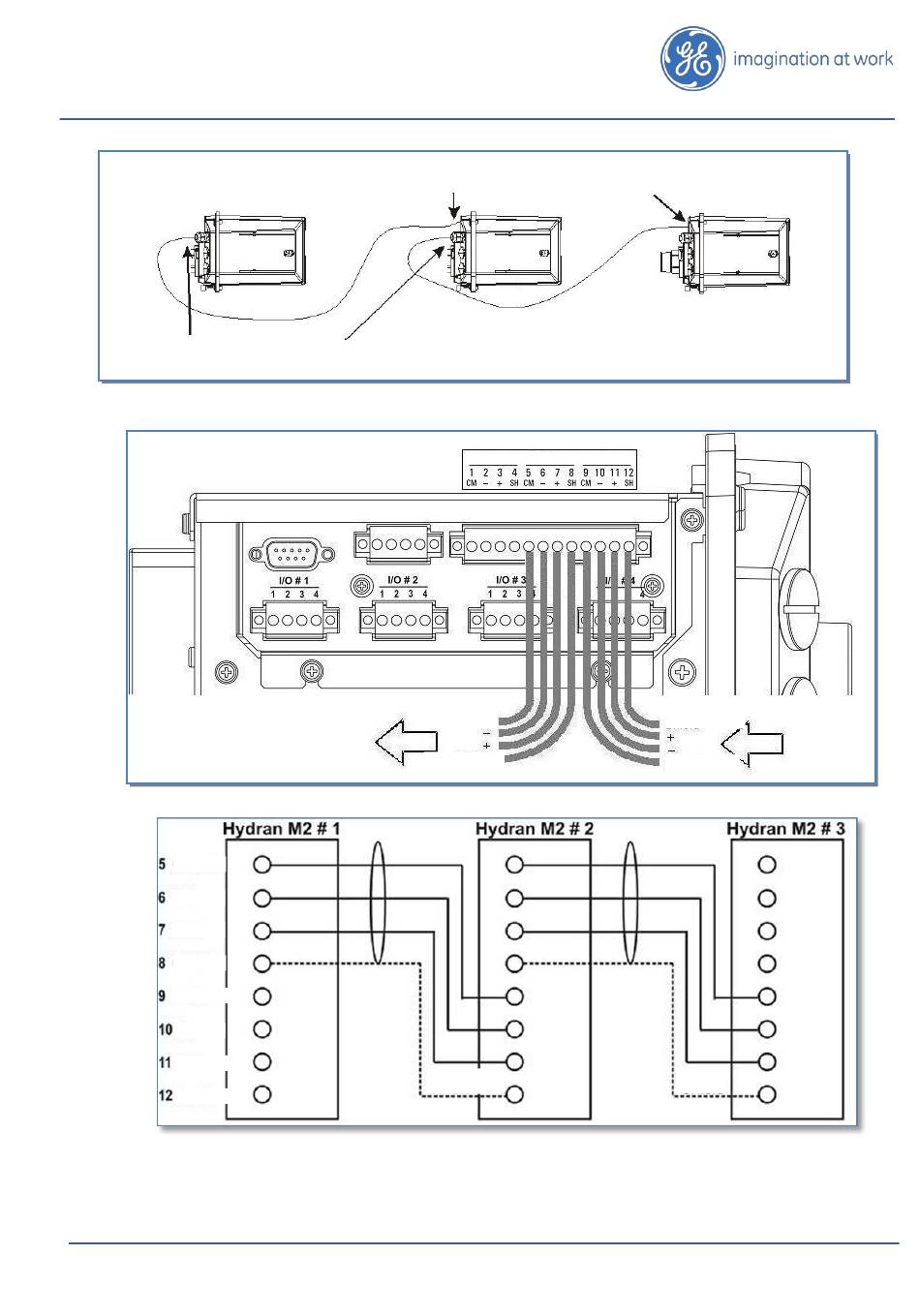

Figure 39 : Mise à la terre des conduits RS-485
Vers l'entrée RS-
485 d'autres
Hydran M2-X
ou Hydran 201Ci
Figure 40 : Câblage général du bornier RS-485
Figure 41 : Détails du câblage du RS-485 entre 2 ou plusieurs Hydran M2-X
TDM Sortie
RS.485 In Sortie
RS.485 In Entrée
Commun
Blindage
Blindage
Depuis la
Blindage
sortie RS-485
d'autres
Hydran M2-X
Commun
Blindage
Page 49
