Hydran* M2-X Guide d'installation
1.
Insérez le connecteur du câble du capteur dans le
connecteur du capteur.
2.
Tourner le connecteur dans le sens horaire
(environ 1/8 de tour).
3.
Positionner le boîtier et l'enficher sur le capteur en
prenant soin de ne pas serrer le câble du capteur entre
le capteur et le boîtier.
4.
Appliquer une fine couche de lubrifiant antigrippant sur
le filetage de la plaque de base M2-X avant de fixer la
bague en laiton.
5.
Monter le collier de serrage du capteur et le serrer
à l'aide de la clé tricoise fournie.
6.
Serrer la vis de réglage à l'aide d'une clé Allen de
1/16 po (1,58 mm).
MA-028
Rév. 2.1, 22-Apr-20

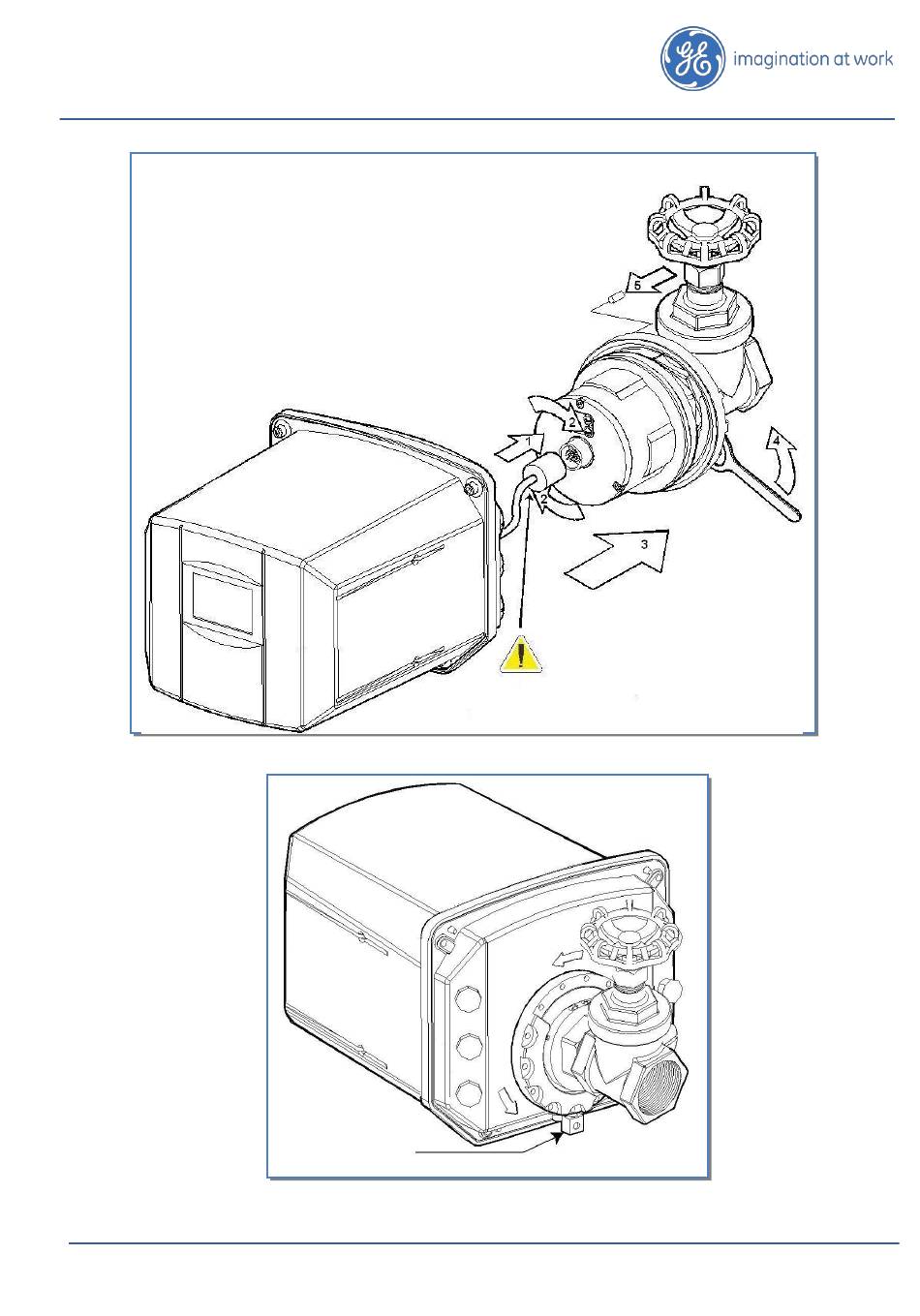

Figure 20 : Montage de l'Hydran M2-X sur le capteur
Raccorder le fil de
terre à la cosse de
mise à la terre
à
l'aide d'un fil de
cuivre de 10-6 AWG.
Figure 21 : Mise à la terre du boîtier Hydran M2-X
