Hydran* M2-X Guide d'installation
Débit d'huile
Emplacement #A : retour de refroidissement
Certains transformateurs peuvent avoir une vanne sur le tuyau qui relie le
fond du système de refroidissement au réservoir principal du transformateur.
Cet emplacement présente une excellente circulation d'huile. Il permet un accès
facile pour l'installation et le prélèvement d'échantillons d'huile directement à
partir de l'Hydran M2-X.
Remarque : Si une pompe fait partie du système de refroidissement, il est
recommandé d'installer l'Hydran M2-X du côté refoulement de la pompe.
Emplacement #B : vanne de vidange
Tous les transformateurs sont équipés d'une vanne de vidange. Cet
emplacement permet un accès facile pour l'installation et le prélèvement
d'échantillons d'huile directement à partir de l'Hydran M2-X. Le débit d'huile est
réduit par rapport aux autres endroits et, avec le temps, il peut y avoir une
accumulation de boues qui peut entraver davantage le débit d'huile.
Remarque : Une distance minimale de 12 po (304,8 mm) entre le sol et la vanne est
requise pour que le boîtier et les câbles de l'Hydran puissent être installés
correctement.
Emplacement #C : réservoir principal
MA-028
Rév. 2.1, 22-Apr-20

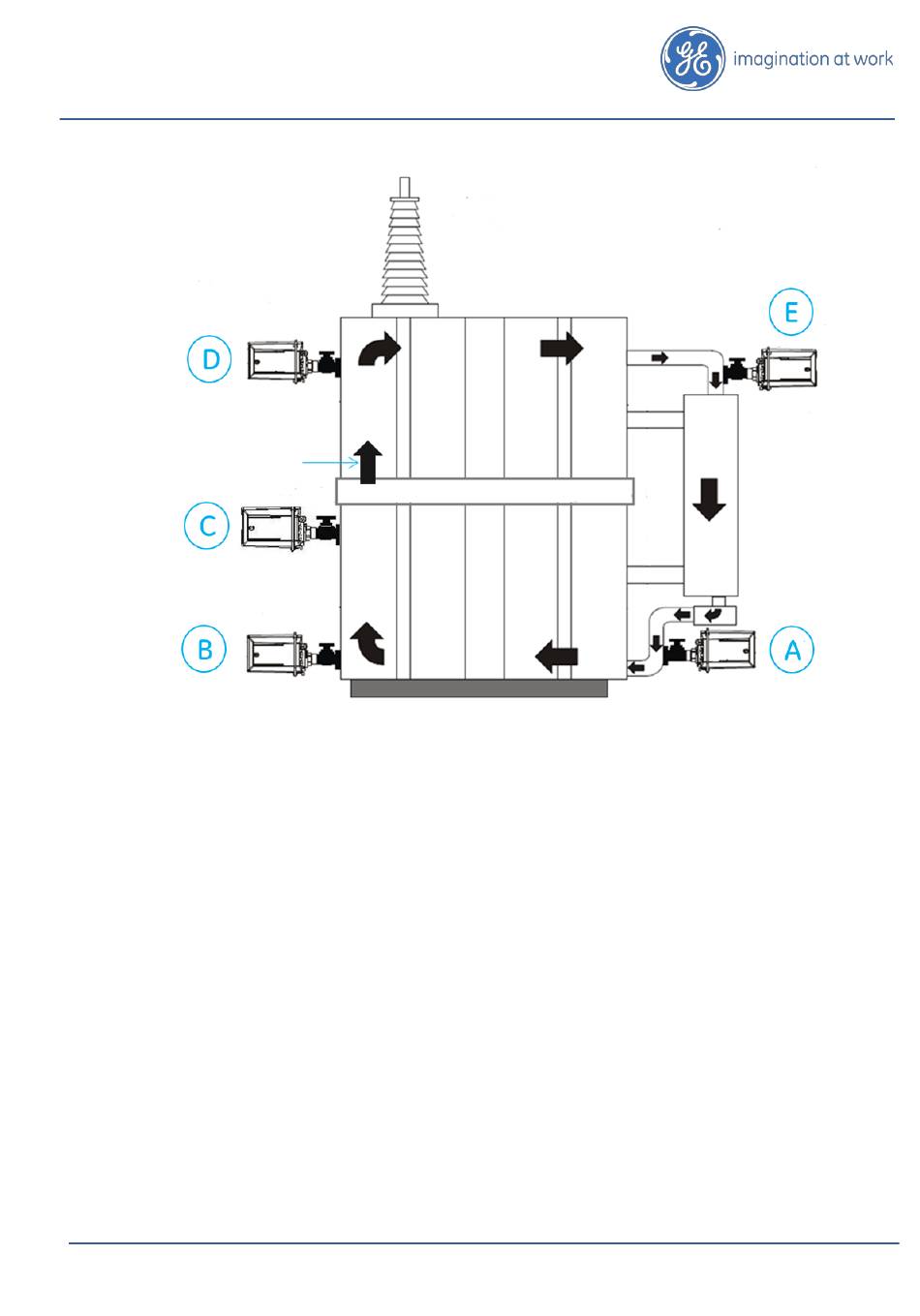

Figure 11 : Installation type de l'Hydran M2-X
Page 17
