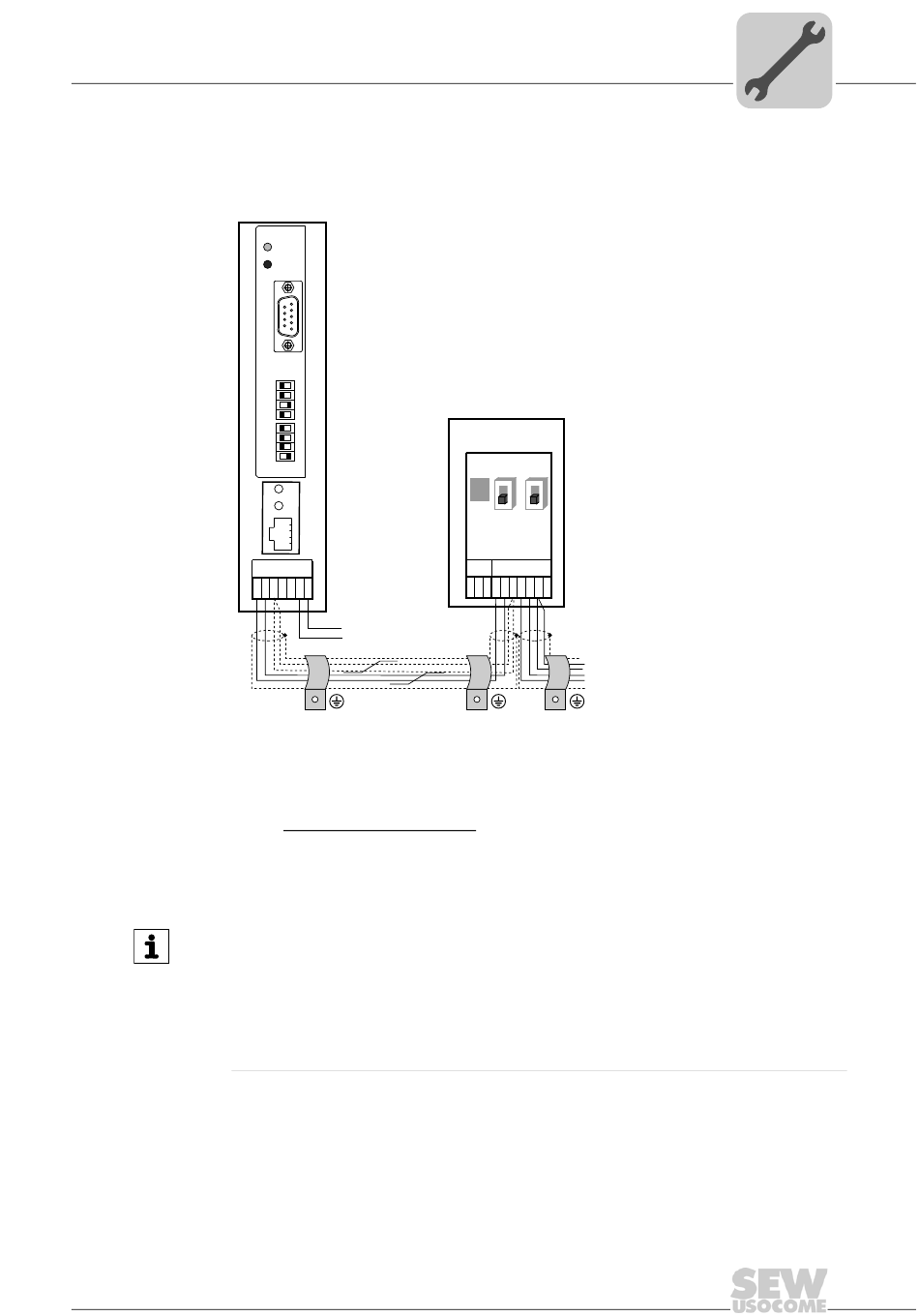

Liaison bus système pour MOVITRAC
intégrées dans le MOVITRAC
Longueur de câble
•
•
REMARQUES
•
•
Manuel système MOVITRAC® B
Installation FIO11B/21B, FSC11B/12B et SE24B
UOH11B
DFP21B
RUN
BUS
FAULT
5
9
6
1
X30
0 1
0
2
1
2
2
2
2
3
4
2
2
5
2
6
AS
ADDRESS
H1
H2
X24
X26
1 2 3 4 5 6 7
+ 24 V
GND
La longueur totale admissible du conducteur dépend du réglage de la fréquence de trans-
mission du SBus (P884) :
– 125 kbauds :
500 m (1640 ft)
– 250 kbauds :
250 m (820 ft)
– 500 kbauds :
100 m (328 ft)
– 1000 kbauds :
25 m (82 ft)
Utiliser impérativement un câble blindé.
Résistance de terminaison de ligne : connecter la résistance de terminaison du bus
système au début et à la fin du SBus (S1 = ON). Sur les appareils intermédiaires,
désactiver la résistance de terminaison de ligne (S1 = OFF).
Certains appareils ont une résistance de terminaison de ligne intégrée qui ne peut
pas être désactivée. C'est le cas des passerelles UFx et UOH/DFx : celles-ci
constituent la fin du segment physique. Ne pas raccorder de résistance de
terminaison de ligne externe !
®
B avec passerelles DFx/UOH11B ou DFx
®
B
®
MOVITRAC
B
S1
S2
ON
OFF
X44
FSC11B / 12B
X45
X46
7
H L ⊥
1 2 3 4 5 6
9007199494905355
Installation
8
239
