6. Montage de l'armoire de pilotage interne

6.1 Choix du site
Au moment de choisir l'emplacement de l'armoire de pilotage, vous devez tenir compte des éléments
suivants:
L'armoire de pilotage doit IMPERATIVEMENT être installée plus haut que le niveau d'eau

maximum dans les cuves, afin éviter inondations et remontées d'eaux, en cas d'avarie
Le fonctionnement génère des bruits ! Le compresseur d'air en service produit un bruit conti-

nu (comparable à celui d'un congélateur).
L'armoire doit être protégée par un disjoncteur de 16A retardé. Celui-ci sert de dispositif de

coupure du courant réseau et devra rester accessible. D'autres appareils électriques bran-
chés sur le même disjoncteur peuvent perturber le bon fonctionnement de l'armoire
L'armoire de pilotage doit être un local sec, frais et bien ventilé. L'armoire et en particulier les

ouvertures de ventilation ne doivent pas être recouvertes et doivent être librement acces-
sibles pour les travaux de maintenance.
Les tuyaux d'air, entre l'armoire et les cuves, ne doivent pas dépasser 20mètres de long

6.2 Données techniques
Classe de protection:
Matériau: PP
Couleur: Noir
Système de fermeture:
Vis de fermeture sur l'avant au centre
Raccordement électrique:
Protection avec disjonteur dédié
1~ 230V, 50 Hz
Raccordement sur l'armoire:
Raccord annelé: 1 x 13mm, 1 x 19mm
Câble d'alimentation électrique avec prise
standard 2P+T
6. Montage de l'armoire de pilotage interne
IP20
280
420

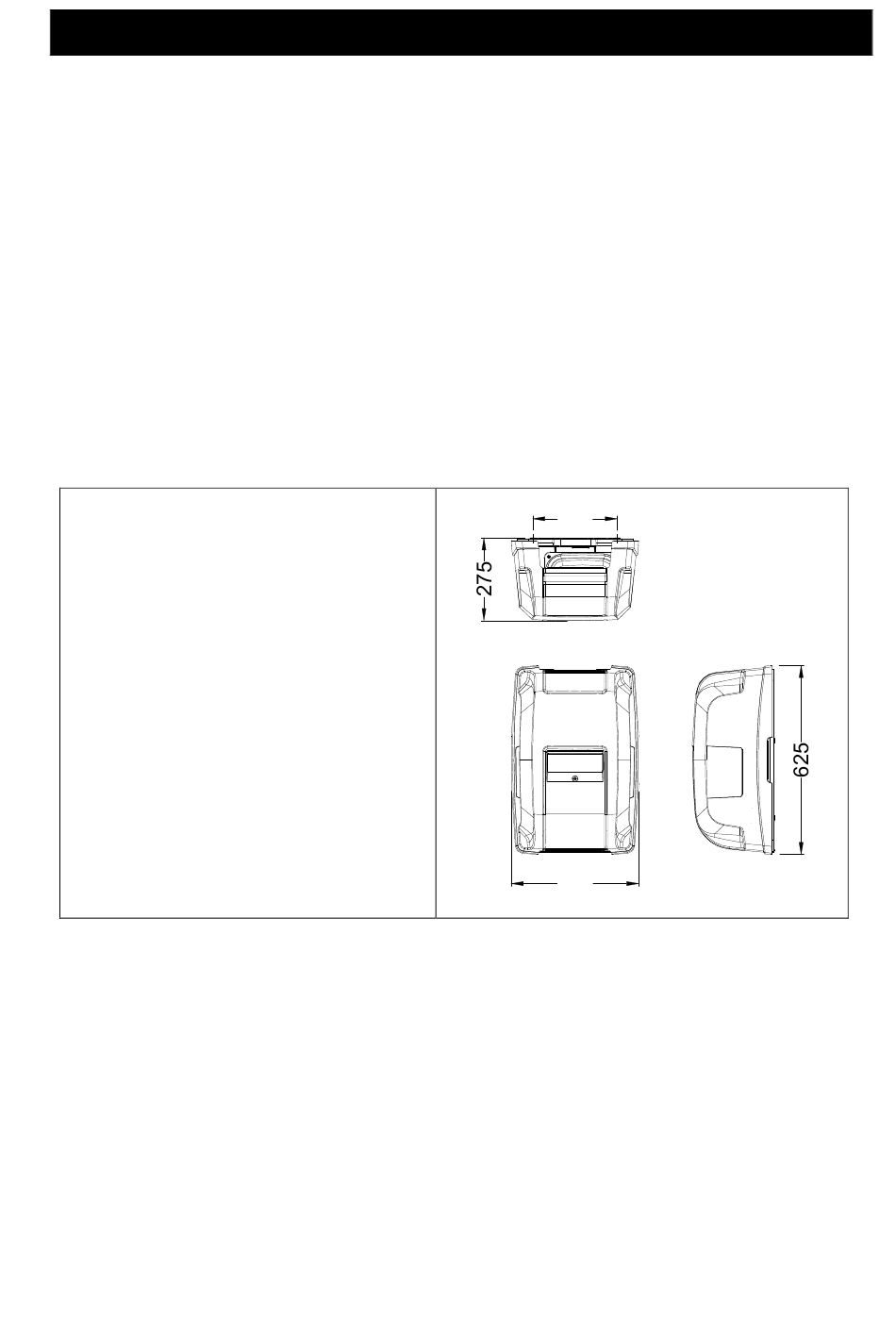

Schéma 3: Dimensions de l'armoire PP
