Aufstellung und Montage

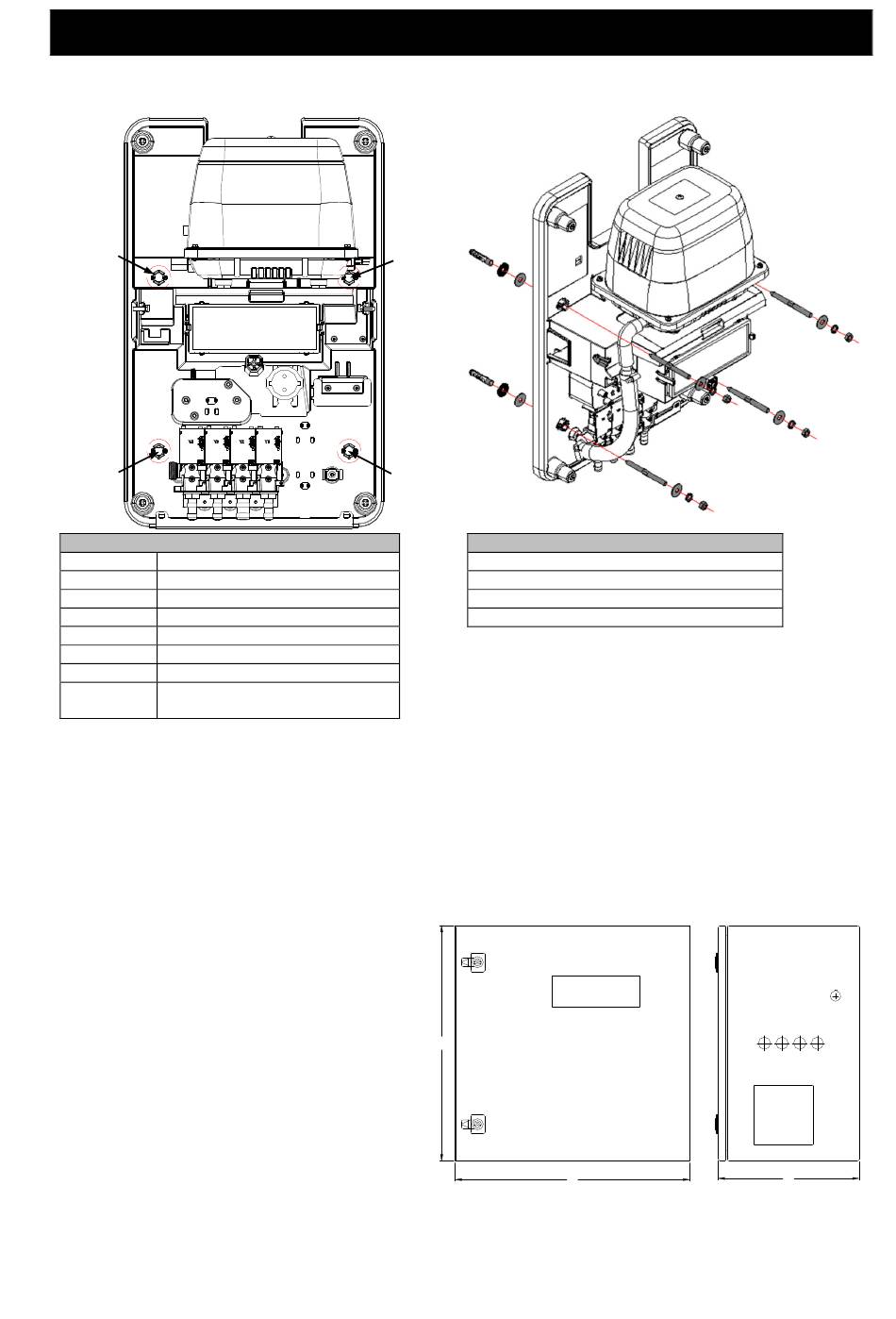

NInhalt des Beutels mit Montagematerial
1 Kunststoffdübel
2 Gummi -Unterlegscheibe
3 Unterlegscheibe Stahl
4 Stockschraube M8x10
5 Unterlegscheibe Stahl
6 Zahnscheibe
7 Mutter M8
8 Schraube M4x20 als Kindersi-
cherung für den Deckel
Die Befestigung des PP-Schrankes erfolgt mit 4 Stockschrauben
tigt werden. Die Unterlegscheiben, Zahnscheiben, Muttern sind entsprechend der oben stehenden Abbil-
dung zu montieren.
Nach der Montage ist der Deckel mit der Schraube M4x20 zu sichern. Als Ersatz wird eine zweite
Schraube mitgeliefert.
6.4

Montage Stahlschrank

Technische Daten

Schutzklasse: IP44
Material: Stahlblech 1,5 mm,
pulverlackiert
Farbe: RAL 7032
Abmessungen B x H x T [mm]:
500 x 500 x 300 (I-Schrank 1)
600 x 600 x 330 (I-Schrank 2)
800 x 675 x 500 (I-Schrank 3)
6. Montage des Innenschaltschrankes
H
20 / 148
①
②
③
④
Benötigtes Werkzeug
Bohrer M10
Maulschlüssel SW13
Bit TX25 für Stockschraube
Bit H2 für Schrankdeckel
, die mit Dübeln
③
B
⑤
⑥
⑦
in der Wand befes-
①
T
