7. Montage de l'armoire de pilotage externe

7.1 Choix de l'emplacement
L'armoire de pilotage externe doit être installée dans un endroit frais et en été à l'abri des rayons directs
du soleil (chaleur). La partie arrière de la colonne externe ou les côtés de l'armoire externe où se trouvent
les ouvertures d'aération ne doivent pas être installées à moins de 10 cm du mur le plus proche. Si une
protection solaire (abri, toit, auvent) est prévue lors de la construction, les côtés de cet abri doivent être
ouverts de sorte que l'armoire soit suffisamment ventilée et afin d'éviter l'accumulation de chaleur.
L'armoire de pilotage doit IMPERATIVEMENT être installée plus haut que le niveau d'eau

maximum dans les cuves, afin éviter inondations et remontées d'eaux, en cas d'avarie.
L'armoire doit être protégée par un disjoncteur dédié 16A retardé. Le disjoncteur sert à inter-

rompre le courant électrique en cas d'incident sur un circuit électrique ; il doit être facilement
accessible à tout moment. D'autres appareils électriques branchés sur le même disjoncteur
peuvent perturber le bon fonctionnement de l'armoire.
Lorsqu'elle fonctionne, l'armoire de pilotage génère des bruits! Le compresseur à air en ser-

vice génère un bruit permanent (comparable à celui d'un congélateur).
Les tuyaux d'air ne doivent pas dépasser 20 mètres de long.

7.2 Installation et montage
Il faut prévoir un encastrement suffisamment profond, avec idéalement
une petite fondation en béton. Installez la gaine contenant les tuyaux
d'air comprimé dans la fouille. Enfoncez ensuite le socle de la colonne
externe à une profondeur d'env. 60-64 cm dans la fouille.
Assurez-vous que l'armoire est installée de manière sûre, solide et
plane dans la fouille.

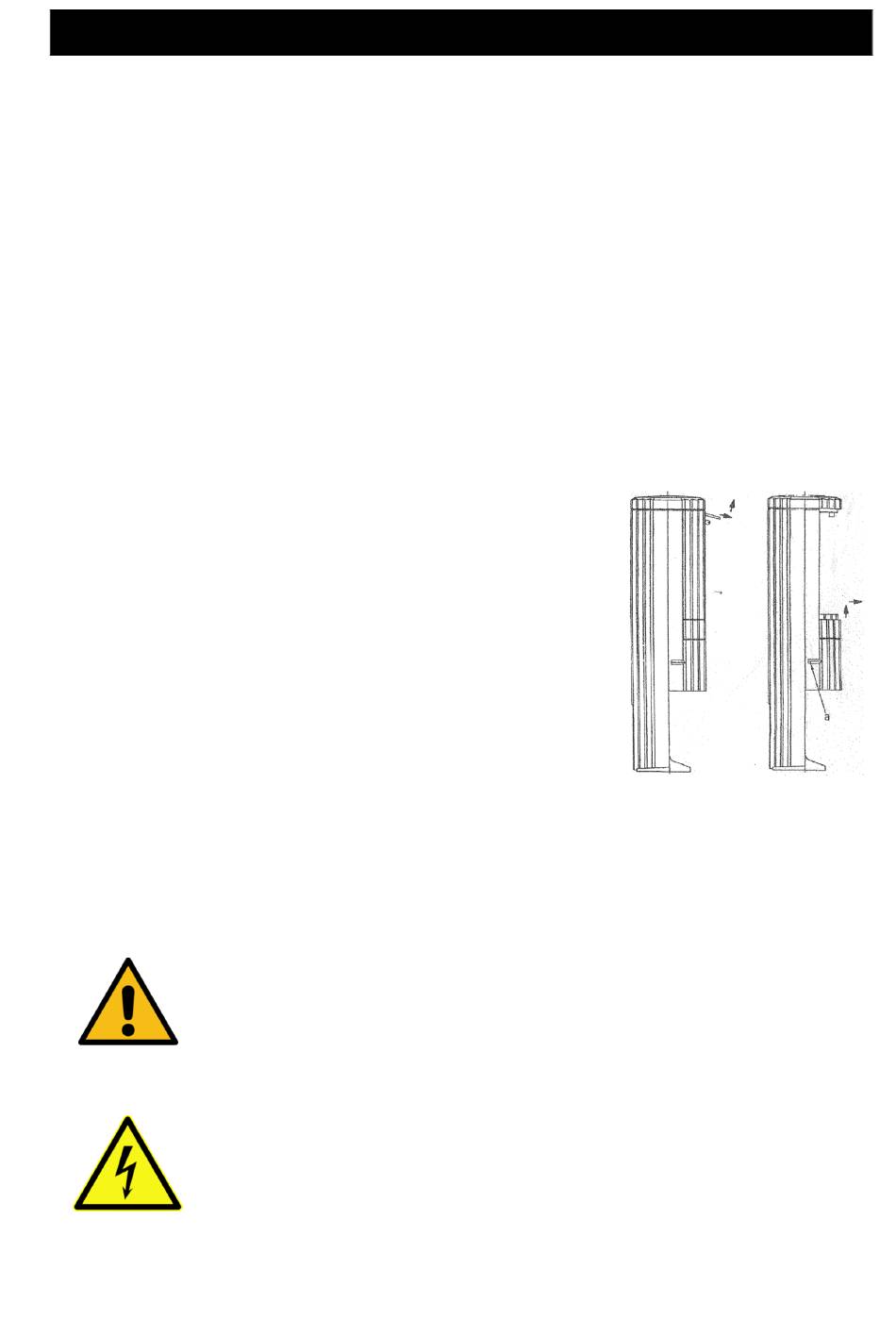

Pour réaliser les travaux dans la partie inférieure de la colonne externe,
retirez la pièce intermédiaire sous la porte :
Ouvrir la porte, tirez-la vers l'avant puis retirez-la vers le haut

(fig. a).
Tirer la pièce intermédiaire vers le haut puis la retirer vers

l'avant (fig. b).
Pour réduire des problèmes d'humidité du sol, nous vous recommandons de remplir le trou dans le pied
de l'armoire avec des granulés anti-humidité (réf. 107607). Les granulés peuvent rester à demeure dans
le pied l'armoire et n'ont pas besoin d'être remplacés.
Le volume de remplissage pour environ 30 cm de granulés dans le pied de l'armoire représente:
Colonne externe : 25 L (1/2 sac)

Armoire externe : 50 L (1 sac)

Une humidité élevée au niveau du sol peut entraîner l'apparition de corrosion
sur les composants électriques et causer des dommages !
7.3 Raccordement électrique
Le raccordement d'une armoire de pilotage externe doit être effectué par un
électricien qualifié.
Pour alimenter l'armoire de pilotage en courant électrique, posez un câble
enterré adapté.
Protégez l'installation par un disjoncteur dédié 16A retardé.
Danger électrique
Raccordez le câble sur la prise électrique située dans l'armoire de pilotage.
7. Montage de l'armoire de pilotage externe
99 / 148
Fig. a Fig. b
