quelle previste, o per sostituire il cavo d'alimentazione, occorre:
- smontare il pannello frontale (top o top + armadio)
oppure
- smontare l'apposito pannello sul fianco sinistro (cucina con forno)
- collegare il cavo d'alimentazione alla morsettiera secondo le necessità, seguendo le indicazioni riportate sull'apposita
etichetta collocata vicino alla morsettiera e nel presente libretto.
3.4

CONSIGLI PER L'INSTALLATORE

Mettere in funzione l'apparecchio secondo le istruzioni d'uso e spiegare il funzionamento all'utente utilizzando il libretto
istruzioni e illustrando eventuali modifiche costruttive e/o funzionali.
Lasciare il libretto istruzioni all'utente spiegando che lo deve utilizzare per ogni ulteriore consultazione.
3.5

COLLEGAMENTI ALLE DIVERSE RETI ELETTRICHE DI DISTRIBUZIONE

5.3.2 USO DEL FORNO

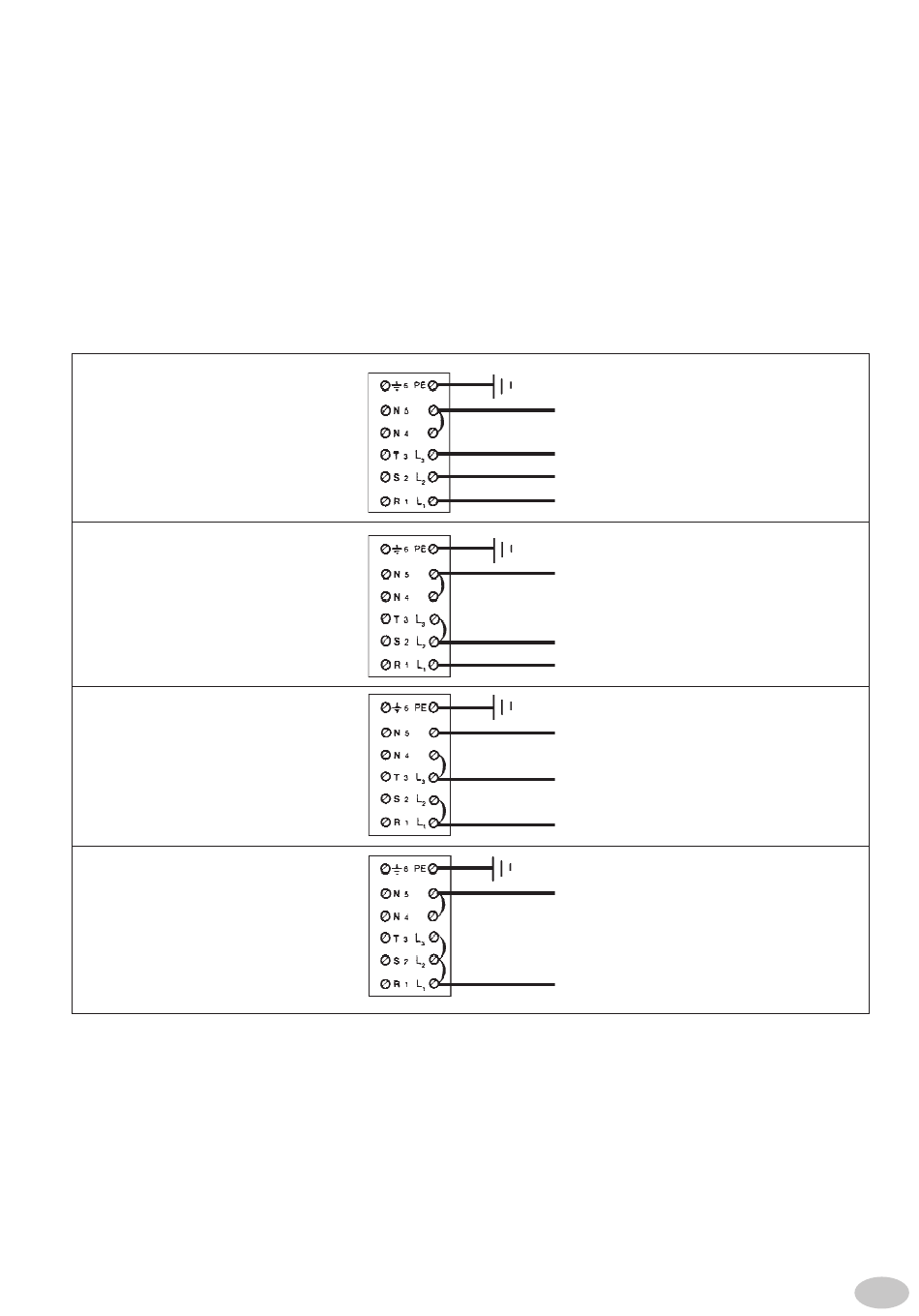

3N AC 380...415 V 50/60 Hz
Elementi 230 V
2N AC 380...415 V 50/60 Hz
Elementi 230 V
3AC 220...240 V 50/60 Hz
Elementi 230 V
1N AC 220...240 V 50/60 Hz
Elementi 230 V
PE (Terra) giallo-verde
N (NP) azzurro
L (T) nero
3
L (S) nero
2
L (R) marrone
1
PE (Terra) giallo-verde
N (NP) azzurro
L (S) nero
2
L (R) marrone
1
PE (Terra) giallo-verde
L (T) azzurro
3
L (S) nero
2
L (R) marrone
1
PE (Terra) giallo-verde
N (NP) azzurro
L (R) marrone
1
- 7 -
Tab. 2
I
