2.5 MONTAGGIO APPARECCHIATURE TOP
SU BASE O SUPPORTO A SBALZO

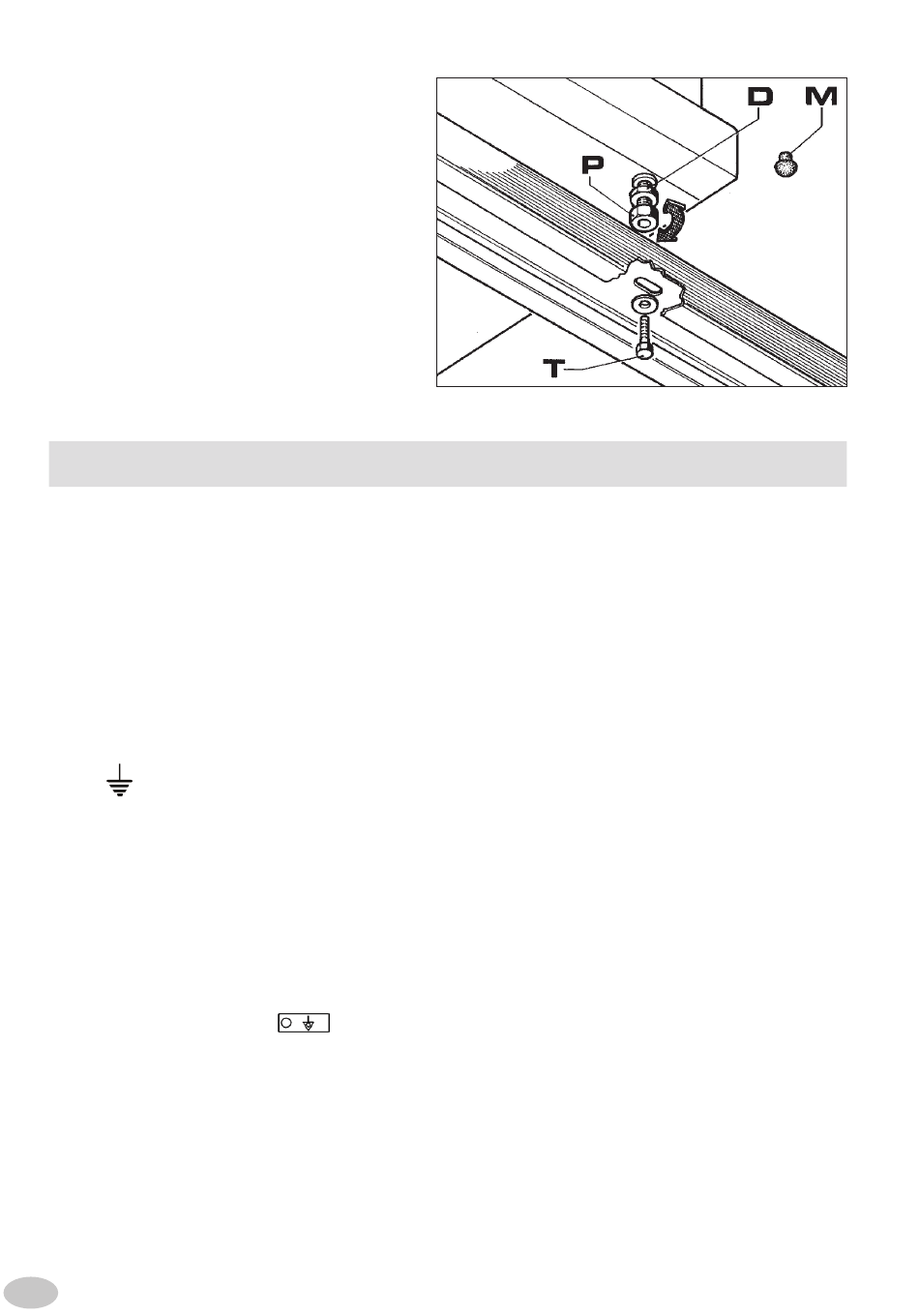

Tutte le apparecchiature top sono munite di piedini rego-
labili in altezza (P):
- Quando l'apparecchiatura deve essere sistemata libera su
un tavolo o un piano, avvitare o svitare i piedini (P) come
indicato in figura sino a farla appoggiare perfet-tamente,
quindi stringere il controdado (D) in modo da bloccare
il piedino. Per impedirle di scivolare, infilare nei buchi
inferiori dei piedini i tappi in gomma (M).
- Quando l'apparecchiatura deve essere fissata su una
base o su un supporto a sbalzo, regolare i piedini (P)
sino a farla appoggiare perfettamente, stringere poi il
controdado (D) in modo da bloccare il piedino. Fissare
quindi da sotto mediante viti M5 (T) con relative rondelle
3.
avvitandole ai piedini come indicato in figura.
L'allacciamento elettrico dev'essere eseguito nel rispetto delle norme CEI, solo da personale autorizzato e competente.
In primo luogo esaminare i dati riportati nella tabella dati tecnici del presente libretto, nella targhetta e nello schema elettrico.
L'allacciamento previsto è del tipo fisso.
IMPORTANTE: A monte di ogni apparecchiatura è necessario prevedere un dispositivo di interruzione omnipolare della rete,
che abbia una distanza di contatti di almeno 3 mm., esempio:
- interruttore manuale di adatta portata, corredato di valvole fusibile
- interruttore automatico con relativi relè magnetotermici.
3.1

MESSA A TERRA

E' indispensabile collegare a terra l'apparecchiatura. A tale proposito è necessario collegare i morsetti, contraddistinti dai
simboli ( ) posti sulla morsettiera arrivo linea, ad una efficace terra, realizzata confermemente alle norme in vigore.
AVVERTENZE SPECIFICHE
La sicurezza elettrica di questa appartecchiatura è assicurata soltanto quando la stessa è correttamente collegata ad
un efficace impianto di messa a terra come previsto dalle vigenti norme di sicurezza elettrica; il costruttore declina,
ogni responsabilità qualora queste norme antinfortunistiche non vengano rispettate.
E' necessario verificare questo fondamentale requisito di sicurezza e, in caso di dubbio, richiedere un controllo accurato
dell'impianto da parte di personale professionalmente qualificato.
Il costruttore non può essere considerato responsabile per eventuali danni causati dalla mancanza di messa a terra dell'im-
pianto.
ATTENZIONE: NON INTERROMPERE MAI IL CAVO DI TERRA (Giallo-verde).
3.2

EQUIPOTENZIALE

L'apparecchiatura deve essere inclusa in un sistema equipotenziale la cui efficienza deve essere verificata secondo le norme
in vigore. La vite contrassegnata con la targhetta «Equipotenziale» si trova vicina alla morsettiera sul basamento nei modelli
con forno e sul retro nei restanti modelli.
3.3

CAVO D'ALIMENTAZIONE

L'apparecchiatura viene consegnata predisposta per una delle seguenti tensioni, 3N AC 380...415 V; 3 AC 220...240 V;
1N AC 220...240 V 50/60 Hz.
Il cavo flessibile per l'allacciamento alla linea elettrica deve essere di caratteristiche non inferiori al tipo con isolamento in
gomma H07RN-F. Il cavo deve essere introdotto attraverso il ferma cavo e fissato bene. Inoltre la tensione di alimentazione,
ad apparecchio funzionante, non deve discostarsi dal valore della tensione nominale ± 10%.
Per accedere alla morsettiera onde collegare l'apparecchiatura ad una rete d'alimentazione avente caratteristiche diverse da
I

COLLEGAMENTO ELETTRICO

- 6 -
