Installation De La Hotte - GE UVW9301 Manuel D'utilisation Et Instructions D'installation

INSTALLATION DE LA HOTTE

Retirez les filtres à graisse de
l'appareil et mettez-les de côté.
Les filtres à graisse sont retirés en
pressant la poignée sur le devant
du filtre. Lors de la remise en place,
assurez-vous que les filtres sont
correctement situés avec les poignées
sur le devant et visibles.
REMARQUE : Sur certains modèles, le panneau frontal
recouvre les filtres et il doit être tiré vers le bas pour accéder
aux filtres.
REMARQUE : Ce support doit être retiré avant l'installation.

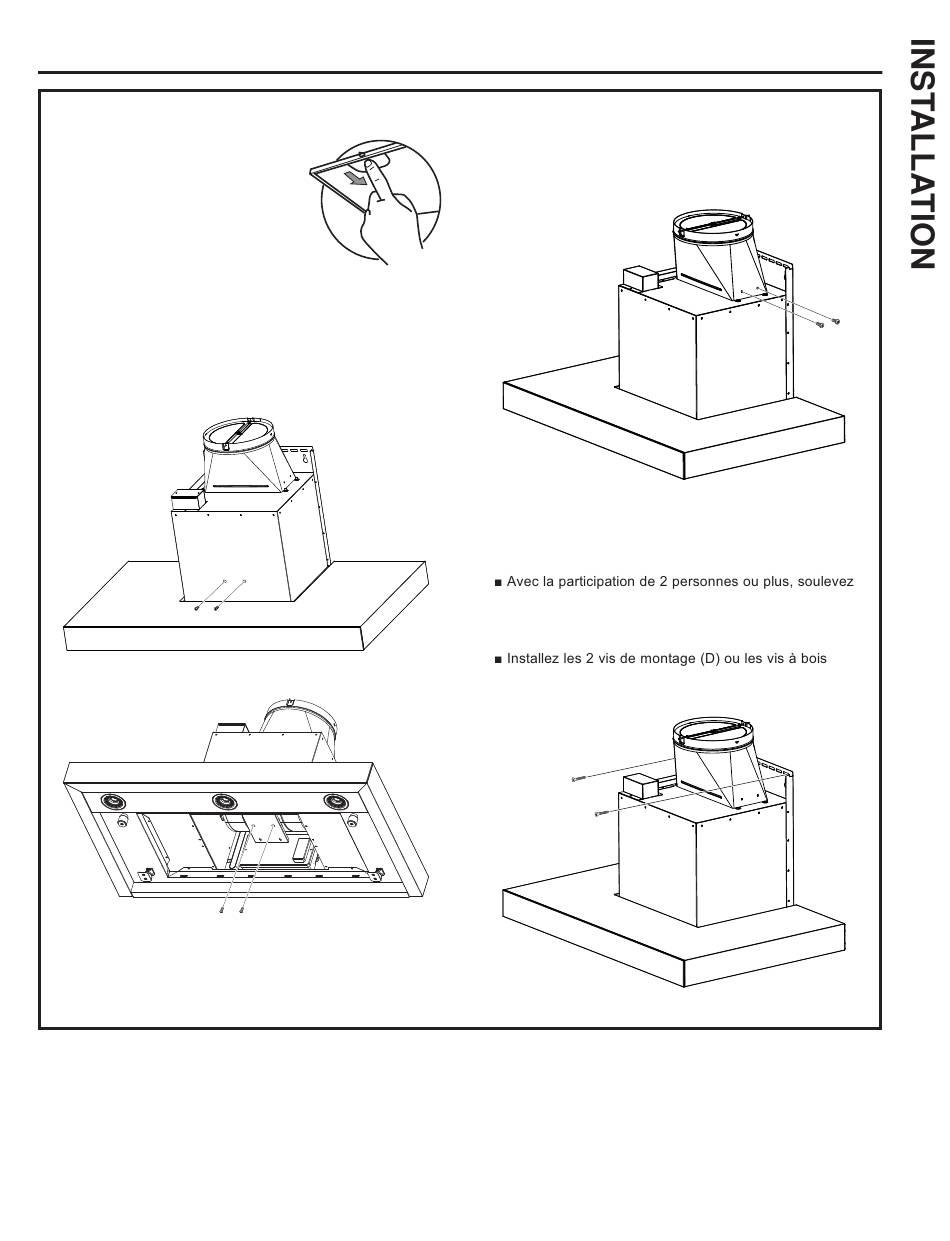

Retirez 2 vis avant et 2 vis dans le bas selon l'illustration
ci-dessous.
49-2000896 Rev. 0
Installation
1. Pressez fermement le registre sur le haut de l'ouverture
d'évacuation. Assurez-vous que le registre d'ouvre
librement. Fixez le registre sur la hotte à l'aide des vis de
mécanique (J) fournies.
2. Retirez et jetez proprement l'emballage de protection en
plastique de la hotte et des filtres à graisse. Retirez le
gabarit du mur.
3. Montez la hotte :
la hotte et placez-la sur son support de montage.
Assurez-vous que le support accroche complètement le
corps de la hotte.
(L) au besoin dans les trous désignés sur le panneau
arrière.
17
