c - InStAllAtIOn

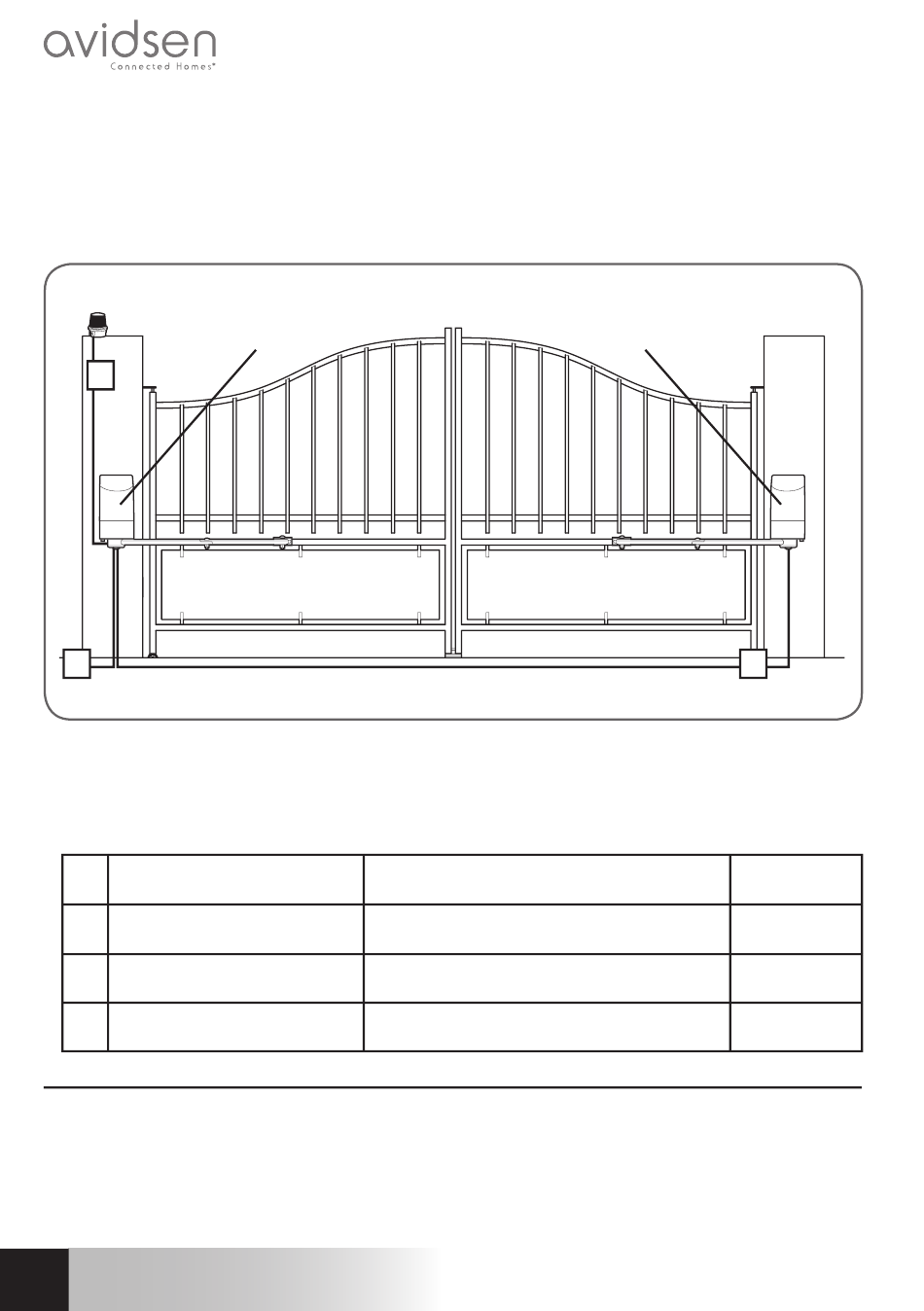

Vue d'ensemble
Les câbles utilisés doivent être choisis pour un usage extérieur (Type H07RN-F par exemple).
Le passage des câbles entre les deux piliers doit être conforme aux normes en vigueur (NFC 15-100).
Le câble d'alimentation du motoréducteur doit être à 80cm de profondeur avec un grillage de signalisation
rouge.
Feu clignotant
2
1
Astuce : si l'arrivée électrique 230V se trouve déjà sur le pilier de droite, il est possible de monter le moteur
gauche (qui contient l'électronique de commande) sur le pilier de droite et le moteur droit sur le pilier de
gauche. il suffira d'inverser la polarité de branchement des moteurs pour inverser le sens de rotation par
rapport au montage décrit dans cette notice (montage normal avec moteur gauche à gauche et moteur
droit à droite).
liste des câbles :
connexion
1
Ligne d'alimentation 230Vac
2
Feu clignotant
3
moteur de droite
2.1 - pose des butées
cette motorisation de portail est un système de motorisation autobloquante. Votre portail à 2 battants doit
impérativement être équipé d'une butée centrale et de butées latérales (non fournies).
Les butées (centrales et latérales) doivent arrêter le portail sans le verrouiller. Autrement dit, il faut supprimer
toute serrure mécanique (ou gâche) et tout sabot basculant ou arrêtoir.
10
fr
moteur gauche
Côté intérieur de la propriété
Câble 3 x 2.5mm2 (longueur supérieure à 30m)
Câble 3 x 1.5mm2 (longueur inférieure à 30m)
Kit motorisation à bras articulés
moteur droit
câble
câble 2 x 0.5mm2
câble 2x1.5mm²
3
longueur maxi
non limitée
15m
10m
