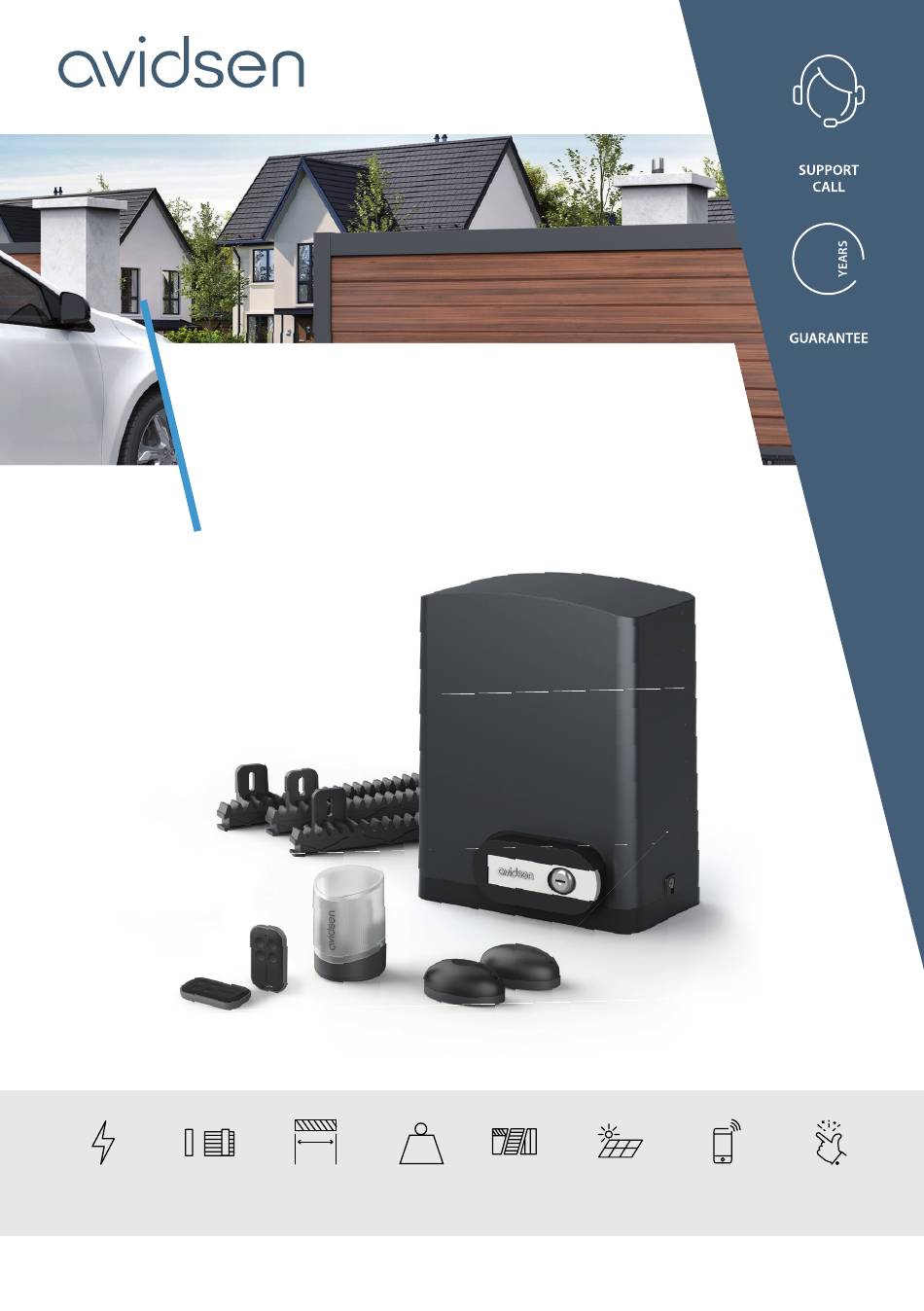

- Page 1 OREA550 KIT MOTORISATION Pour portails coulissant Ref.114464 PORTAIL 500KM COMPATIBLE OPTION OPTION INSTALLATION COULISSANT AVEC TOUS TYPES SOLAIRE COMPATIBLE FACILE DE PORTAILS SMARTPHONE www.avidsen.com...
- Page 2 KIT MOTORISATION COULISSANT SOMMAIRE A - CONSIGNES DE 10.1 - Photocellules supplémentaires 10.2 - Organes de commande suppl. SÉCURITÉ 10.3 - Le sélecteur à clé 10.4 - Les organes d’arrêt d’urgence 10.5 - Le kit d’alimentation solaire 1 - PRÉCAUTIONS D’UTILISATION 2 - PRÉCAUTIONS D’INSTALLATION D - MISE EN 3 - ENTRETIEN ET NETTOYAGE...
- Page 3 E - UTILISATION G - INFORMATIONS TECHNIQUES ET 1 - AVERTISSEMENT LEGALES 2 - OUVERTURE/FERMETURE 2.1 - Type de commande 1 - CARACTERISTIQUES TECHNIQUES 2.2 - Modes de fonctionnement 2.2.1 - Mode «fermeture semi- 2 - GARANTIE automatique» 2.2.2 - Mode «fermeture automatique» 34 3 - ASSISTANCE ET CONSEILS 2.2.3 - Mode «collectif»...
- Page 4 Avidsen en cause. animaux et aux biens. Il est important pour la sécurité des personnes de suivre ces instructions.
- Page 5 Danger de mort! Si cela La société Avidsen ne pourra être devait arriver malgré tout, consultez immédiatement tenue responsable en cas de dommage si un médecin ou rendez-vous à l’hôpital. Faites l’installation n’a pas été...
- Page 6 KIT MOTORISATION COULISSANT B - DESCRIPTION DU PRODUIT 1 - CONTENU DU KIT x 24 x 24 Motoréducteur Rondelles Crémaillère Vis de fixation crémaillère Feu clignotant Broche de fixation au sol Télécommande Clé de déverrouillage 2 - MATÉRIEL NÉCESSAIRE (NON FOURNI) L’outillage et la visserie nécessaires à...
- Page 7 KIT MOTORISATION COULISSANT C - INSTALLATION ANALYSE DES RISQUES SPÉCIFICATIONS DU PORTAIL À MOTORISER LA RÉGLEMENTATION Cet automatisme peut automatiser un portail coulissant mesurant jusqu’à 8m de long, 2,20m de L’installation d’un portail motorisé ou d’une motorisation haut et pesant jusqu’à 500kg. sur un portail existant dans le cadre d’une utilisation pour un usage de type «Résidentiel»...
- Page 8 KIT MOTORISATION COULISSANT C - INSTALLATION Grillage, fillet, ou barre palpeuse Glissière supérieure Zone de dégagement Rail Butée de fin d'ouverture Butée de fin de fermeture LES RÈGLES DE SÉCURITÉ Le mouvement réel d’un portail peut créer pour les personnes, les marchandises et les véhicules se trouvant à proximité, des situations dangereuses qui, par nature, ne peuvent pas toujours être évitées par la conception.
- Page 9 KIT MOTORISATION COULISSANT C - INSTALLATION Solution avec photocellules : portail pilier pilier rail photocellule réceptrice photocellule émettrice motoréducteur crémaillère vue de dessus Afin de supprimer tout risque d’emprisonnement dans la zone de dégagement du portail, les distances de sécurité données dans le schéma ci-dessous, doivent être respectées. pilier portail butée...
- Page 10 KIT MOTORISATION COULISSANT C - INSTALLATION portail protecteur < 8mm crémaillère Entre les barreaux d’un portail ajouré et le pilier Si le portail est de type ajouré, il y a risque de cisaillement entre les barreaux du portail et le pilier lorsque le portail s’ouvre.
- Page 11 KIT MOTORISATION COULISSANT C - INSTALLATION Installation des différents éléments Note : à partir de maintenant et cela jusqu’à la fin de ce guide : • Le cas d’une ouverture de gauche à droite sera noté «Ouverture GD» Feu clignotant Fixation: page 15 Photocellule réceptrice Fixation: page 16...
- Page 12 KIT MOTORISATION COULISSANT C - INSTALLATION Pilier Pilier 15mm maxi Portail Portail 15mm 5,5 cm 5,5 cm Pilier maxi Gabarit Gabarit Fondation Fondation vue de dessus Le passage des câbles doit être conforme aux normes en vigueur (NFC 15-100). Soit le câble est à 80cm de profondeur avec grillage de signalisation rouge, soit le câble est passé...
- Page 13 KIT MOTORISATION COULISSANT C - INSTALLATION Lorsque le moteur est bien horizontal (réglez l’horizontalité du moteur avec les écrous en dessous du moteur), serrez les contre-écrous pour bloquer l’écrou de serrage puis serrez les écrous de serrage pour maintenir le moteur en position. Il faut laisser une lame d’air en dessous du moteur pour éviter que l’eau stagne en dessous du moteur.
- Page 14 KIT MOTORISATION COULISSANT C - INSTALLATION portail niveau à bulle 10mm 1 à 2mm maxi roue dentée crémaillère moteur vue de dessus • À l’aide d’une règle et d’un niveau à bulle, assemblez et fixez les autres éléments de crémaillère sur le portail.
- Page 15 KIT MOTORISATION COULISSANT C - INSTALLATION 8. Reclipser le cabochon sur le support. 9. Fixer avec les 2 vis le cabochon. 4 - POSE DU JEU DE PHOTOCELLULES Notes importantes : • Les photocellules doivent être parfaitement alignées et parallèles. •...
- Page 16 KIT MOTORISATION COULISSANT C - INSTALLATION motoréducteur. Pour les photocellules extérieures : La surface des piliers où seront fixées les photocellules doit être parfaitement plate afin de pouvoir aligner convenablement le faisceau infrarouge des photocellules. Les photocellules doivent être placées à une hauteur comprise entre 30 et 60cm par rapport au sol. 30 cm mini 60 cm maxi côté...
- Page 17 KIT MOTORISATION COULISSANT C - INSTALLATION 5 - BRANCHEMENTS Consignes de sécurité : Tous les branchements électriques doivent être faits hors tension (disjoncteur de protection en position OFF). Ces branchements doivent être faits par un électricien qualifié. Raccordement type feu clignotant organe de commande filaire moteur (contacteur, interphone...)
- Page 18 KIT MOTORISATION COULISSANT C - INSTALLATION 6 - CARTE ELECTRONIQUE DE COMMANDE Pour faciliter les branchements, tous les borniers sont démontables. branchement branchement LED rouges LED verte batterie transfo fusible fusible boutons de transfo batterie reglage ouverture portail HALL ouverture antenne sortie capteur...
- Page 19 KIT MOTORISATION COULISSANT C - INSTALLATION 8 - LE FEU CLIGNOTANT • Connectez les fils du feu clignotant au bornier comme le montre le schéma ci-dessous et rebranchez le bornier. • Respectez la polarité. • Utilisez du cable de section 2 x 0,5mm2 au minimum. HALL 9 - LES PHOTOCELLULES Attention : Effectuer les branchements des photocellules avec la motorisation hors tension.
- Page 20 KIT MOTORISATION COULISSANT C - INSTALLATION 10 - ACCESSOIRES EN OPTION Batterie Jeu de Télécommande Visiophone de secours photocellules supplémentaire 0,5m de crémaillère Module Clavier Kit d’alimentation supplémentaire connecté à codes solaire 10.1 - PHOTOCELLULES SUPPLÉMENTAIRES Dans le cadre d’une utilisation avec le portail non visible, il est obligatoire d’installer un deuxième jeu de photocellules afin d’empêcher l’ouverture du portail lorsqu’un élément (voiture, personne, …) est derrière le portail.
- Page 21 KIT MOTORISATION COULISSANT C - INSTALLATION butée pilier pilier vue du dessus Protection bords primaires et secondaires Dans le cas précédent, le deuxième jeu ne peut pas être monté pour protéger le bord secondaire du portail pendant l’ouverture. Pour ce type de fonctionnement, brancher le deuxième jeu de photocellules sur l’entrée «arrêt d’urgence»...
- Page 22 KIT MOTORISATION COULISSANT C - INSTALLATION 10.2 - ORGANES DE COMMANDE SUPPLÉMENTAIRES Commande portail Commande piéton HALL bouton poussoir, bouton poussoir, sortie d’interphone, sortie d’interphone, contact à clé contact à clé Remarque : Ces organes de commande doivent être des contacts secs normalement ouverts. Il est possible d’utiliser plusieurs organes de commande filaires sur la même entrée, pour cela il faut les brancher en parallèle : HALL...
- Page 23 KIT MOTORISATION COULISSANT C - INSTALLATION Pas d'organe d'arrêt d'urgence connecté Laisser le pontage Un organe connecté Deux organes connectés (montage en série) 10.4 - LE KIT D’ALIMENTATION SOLAIRE Cette motorisation peut être complètement alimentée par l’énergie solaire. Pour cela, il existe un kit à batterie et panneau solaire à connecter en remplacement de l’alimentation 230V. Attention : il est indispensable de débrancher l’alimentation 230 V lorsque le kit d’alimentation solaire est connecté.
- Page 24 KIT MOTORISATION COULISSANT D - MISE EN FONCTIONNEMENT 1 - INTERFACE DE RÉGLAGES • Si la LED verte n’est pas allumée, appuyer sur PROG. • Si ce n’est pas le cas = il s’agit d’un code d’erreur Voyants (voir paragraphe «Historique événement et code d’erreur»).
- Page 25 KIT MOTORISATION COULISSANT D - MISE EN FONCTIONNEMENT...
- Page 26 • Maintenir «–» enfoncé › le portail doit se fermer › consulter nos tutoriels sur notre site relâchez le bouton. www.avidsen.com/fr/assistance/tutoriel-sav Si le portail s’ouvre au lieu de se fermer = c’est que le moteur est branché à l’envers. Signification •...
- Page 27 KIT MOTORISATION COULISSANT D - MISE EN FONCTIONNEMENT Signification Le moteur a tourné 60 secondes en fermeture sans que le portail ne trouve une butée, ce n’est pas normal. Le moteur a tourné moins de 3 secondes pour ouvrir le portail, ce n’est pas normal.
- Page 28 KIT MOTORISATION COULISSANT D - MISE EN FONCTIONNEMENT auto-apprentissage. 2.4.3 - EFFACEMENT DE TOUTES LES TÉLÉCOMMANDES 2.6 - MODE DE FONCTIONNEMENT Cet automatisme de portail possède 3 modes de Pour déprogrammer tous les boutons de fonctionnement. télécommande appris, suivre la procédure suivante Mode semi-automatique (mode 1) (par défaut) •...
- Page 29 KIT MOTORISATION COULISSANT D - MISE EN FONCTIONNEMENT Pour choisir le mode de fonctionnement, il 2.7 - TEMPS DE TEMPORISATION faut régler une valeur allant de 1 à 3, suivre la Le temps de temporisation est le temps pendant procédure suivante lequel le portail reste ouvert avant de se refermer •...
- Page 30 KIT MOTORISATION COULISSANT D - MISE EN FONCTIONNEMENT 3.2.1 - VITESSE Il est possible de régler la vitesse par une valeur allant de 0 à 5. Pour régler cette valeur, suivez la procédure suivante • Appuyez 3 secondes sur PROG › L0 clignote 1 fois et L1 s’allume.
- Page 31 KIT MOTORISATION COULISSANT D - MISE EN FONCTIONNEMENT Pour régler cette valeur, suivez la procédure suivante photocellules. On peut alors le désactiver (Valeur 0). • Appuyez 3 secondes sur PROG › L0 clignote 1 Pour activer ou désactiver cette fonction, fois et L1 s’allume.
- Page 32 Une installation ou une utilisation non conforme filaire. aux instructions de cette notice et entraînant un dommage, ne pourra mettre la société Avidsen en 2.1 - TYPE DE COMMANDE cause. Il est impératif de lire attentivement les instructions Il existe deux types de commande pour avant d’utiliser votre portail motorisé...
- Page 33 KIT MOTORISATION COULISSANT E - UTILISATION • Le feu clignotant s’arrête de clignoter et la fermeture automatique. manœuvre est terminée. • Si on active la commande portail pendant la fermeture, le portail s’arrête, se rouvre et la À tout moment, il est possible d’arrêter le mouvement temporisation avant fermeture automatique du portail en actionnant une commande (totale ou démarre.
- Page 34 KIT MOTORISATION COULISSANT E - UTILISATION 2.5 - DÉTECTION D’OBSTACLE Pendant le mouvement, les battants peuvent être amenés à heurter un obstacle. • Par sécurité, si les moteurs forcent de trop (la force est réglable – voir «Force des moteurs» dans les réglages), le portail s’arrête, relâche la pression et le feu clignotant émet des doubles flash pendant 30 secondes sauf si une commande...
- Page 35 KIT MOTORISATION COULISSANT F - MAINTENANCE ET ENTRETIEN 1 - INTERVENTION D’ENTRETIEN Les interventions d’entretien doivent être faites par l’installateur ou une personne qualifiée afin de garantir la fonctionnalité et la sécurité de l’installation. Le nombre d’interventions d’entretien et de nettoyage doit être proportionnel à...
- Page 36 KIT MOTORISATION COULISSANT F - MAINTENANCE ET ENTRETIEN 4 - GUIDE DES ANOMALIES Pour plus de précisions, n'hésitez pas à consulter nos tutoriels sur notre site www.avidsen.com/fr/assistance/tutoriel-sav TYPE DE PANNE CAUSE PROBABLE QUE FAIRE En activant la commande Absence d’alimentation 230 volts Rétablissez le courant d’ouverture, le portail ne bouge...
- Page 37 KIT MOTORISATION COULISSANT F - MAINTENANCE ET ENTRETIEN Signification Type L’entrée d’arrêt d’urgence a été activée Un défaut d’alimentation de la carte a été détecté, peut être un court- circuit sur la sortie +12V vérifiez les branchements. Une détection d’obstacle a eu lieu sur le portail en ouverture Le faisceau de photocellules a été...
- Page 38 KIT MOTORISATION COULISSANT F - MAINTENANCE ET ENTRETIEN 4.1 - PILOTAGE MANUEL Il est possible de manoeuvrer le portail sans avoir fait une quelconque programmation, par exemple pendant l’installation pour vérifi er si le sens d’ouverture est correct. • Pour entrer en mode manuel, appuyer sur SET pendant 3 secondes, La LED L3 clignote.
- Page 39 Les caractéristiques techniques sont données à titre indicatif et cela à une température de +20°C. La société Avidsen se réserve le droit de modifier ces caractéristiques à tout moment, tout en garantissant dans tous les cas le bon fonctionnement et le type d’utilisation prévu, dans un but d’améliorer ces produits.
- Page 40 KIT MOTORISATION COULISSANT G - INFORMATIONS TECHNIQUES ET LÉGALES Télécommande Type : Modulation AM de type OOK. Codage de type Rolling Type code à 16 bits (soit 65536 combinaisons possibles) 433,92MHz Fréquence 3V, pile de type CR2032 Alimentation 4 touches Touches <...
- Page 41 4 - RETOUR PRODUIT - SAV • Ce produit est garanti 3 ans, pièces et main Avidsen s’engage à disposer d’un stock de pièces d’œuvre, à compter de la date d’achat. Il est détachées sur ce produit pendant la période de impératif de garder une preuve d’achat durant...
- Page 42 (DIRECTIVE RED 2014/53/EU, RoHS 2011/65/UE, BASSE TENSION 2014/35/EU) SOCIETE (fabricant, mandataire, ou personne responsable de la mise sur le marché de l’équipement) Nom : AVIDSEN Adresse : 19 avenue Marcel Dassault - 37200 Tours - France Téléphone : (33) 2 47 34 30 60 Télécopie : (33) 2 47 34 30 61 IDENTIFICATION DE L’EQUIPEMENT...
- Page 43 Avidsen 19 avenue Marcel Dassault 37200 Tours - France...
