Avidsen OREA CONNECT Manuel D'utilisation
Masquer les pouces Voir aussi pour OREA CONNECT:

Publicité

Liens rapides

SUPPORT
TECHNIQUE
3
GARANTIE

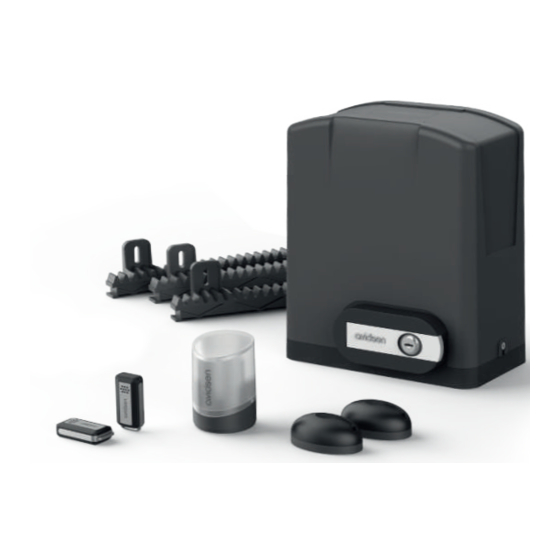

OREA CONNECT
KIT MOTORISATION
CONNECTÉE
FR
Pour portails coulissant
Ref.114461
KG
L
24V
PORTAIL
8M
500KG
COMPATIBLE TOUS
COMPATIBLE
COULISSANT
TYPES DE PORTAILS
AVIDSEN HOME
www.avidsen.com
V3

Publicité

loading

Sommaire des Matières pour Avidsen OREA CONNECT

  • Page 1 SUPPORT TECHNIQUE GARANTIE OREA CONNECT KIT MOTORISATION CONNECTÉE Pour portails coulissant Ref.114461 PORTAIL 500KG COMPATIBLE TOUS COMPATIBLE COULISSANT TYPES DE PORTAILS AVIDSEN HOME www.avidsen.com...
  • Page 2 KIT MOTORISATION CONNECTÉE COULISSANT SOMMAIRE A - CONSIGNES DE 11.3 - Le sélecteur à clé SÉCURITÉ 11.4 - Les organes d’arrêt d’urgence 11.5 - Le kit d’alimentation solaire 1 - PRÉCAUTIONS D’UTILISATION D - MISE EN 2 - PRÉCAUTIONS D’INSTALLATION FONCTIONNEMENT 3 - ENTRETIEN ET NETTOYAGE 4 - RECYCLAGE...
  • Page 3 F - MAINTENANCE ET 4 - MISE EN ROUTE DU MODULE CONNECTÉ HOMEGATE ENTRETIEN 4.1 - Installation de l’application mobile et création d’un compte 1 - INTERVENTION D’ENTRETIEN 4.2 - Connexion du contacteur 2 - INDICATEURS DE FONCTIONNEMENT 47 4.3 - Utilisation par l’application 3 - TENSION DE BATTERIE (POUR OPTION KIT 4.4 - Utilisation avec Google Home D’ALIMENTATION SOLAIRE)
  • Page 4 Il est important pour la la société Avidsen en cause. sécurité des personnes de suivre ces instructions. Conservez ces instructions. 2 - PRÉCAUTIONS D’INSTALLATION 1 - PRÉCAUTIONS D’UTILISATION...
  • Page 5 Danger de mort! Si cela des enfants. devait arriver malgré tout, consultez immédiatement La société Avidsen ne pourra être tenue un médecin ou rendez-vous à l’hôpital. Faites responsable en cas de dommage si l’installation attention de ne pas courtcircuiter les piles, ni les jeter n’a pas été...
  • Page 6 KIT MOTORISATION CONNECTÉE COULISSANT B - DESCRIPTION DU PRODUIT 1 - CONTENU DU KIT x 12 x 12 Motoréducteur 24 V Rondelle à ressort Ø8 Crémaillère 50 cm et leur visserie Photocellules et leur visserie Feu clignotant et sa visserie Etiquette de débrayage Télécommande Gabarit de pose...
  • Page 7 KIT MOTORISATION CONNECTÉE COULISSANT C - INSTALLATION ANALYSE DES RISQUES SPÉCIFICATIONS DU PORTAIL À MOTORISER LA RÉGLEMENTATION Cet automatisme peut automatiser un portail coulissant mesurant jusqu’à 8m de long, 2,20m de L’installation d’un portail motorisé ou d’une motorisation haut et pesant jusqu’à 500kg. sur un portail existant dans le cadre d’une utilisation pour un usage de type «Résidentiel»...
  • Page 8 KIT MOTORISATION CONNECTÉE COULISSANT C - INSTALLATION Grillage, fillet, ou barre palpeuse Glissière supérieure Zone de dégagement Rail Butée de fin d'ouverture Butée de fin de fermeture LES RÈGLES DE SÉCURITÉ Le mouvement réel d’un portail peut créer pour les personnes, les marchandises et les véhicules se trouvant à proximité, des situations dangereuses qui, par nature, ne peuvent pas toujours être évitées par la conception.
  • Page 9 KIT MOTORISATION CONNECTÉE COULISSANT C - INSTALLATION Solution avec photocellules : portail pilier pilier rail photocellule réceptrice photocellule émettrice motoréducteur crémaillère vue de dessus Afin de supprimer tout risque d’emprisonnement dans la zone de dégagement du portail, les distances de sécurité...
  • Page 10 KIT MOTORISATION CONNECTÉE COULISSANT C - INSTALLATION portail protecteur < 8mm crémaillère Entre les barreaux d’un portail ajouré et le pilier Si le portail est de type ajouré, il y a risque de cisaillement entre les barreaux du portail et le pilier lorsque le portail s’ouvre.
  • Page 11 KIT MOTORISATION CONNECTÉE COULISSANT C - INSTALLATION Installation des différents éléments Note : à partir de maintenant et cela jusqu’à la fin de ce guide : • Le cas d’une ouverture de gauche à droite sera noté «Ouverture GD» Feu clignotant Fixation: page 15 Photocellule réceptrice Fixation: page 16...
  • Page 12 KIT MOTORISATION CONNECTÉE COULISSANT C - INSTALLATION Pilier Pilier 15mm maxi Portail Portail 15mm 5,5 cm 5,5 cm Pilier maxi Gabarit Gabarit Fondation Fondation vue de dessus Le passage des câbles doit être conforme aux normes en vigueur (NFC 15-100). Soit le câble est à 80cm de profondeur avec grillage de signalisation rouge, soit le câble est passé...
  • Page 13 KIT MOTORISATION CONNECTÉE COULISSANT C - INSTALLATION Lorsque le moteur est bien horizontal, serrez les contre-écrous pour bloquer l’écrou de serrage puis serrez les écrous de serrage pour maintenir le moteur en position. 2.2 - FIXATION DE LA CRÉMAILLÈRE Afin de pouvoir manoeuvrer le portail manuellement pendant l’installation de la crémaillère, il est préférable de débrayer le motoréducteur comme suit : •...
  • Page 14 KIT MOTORISATION CONNECTÉE COULISSANT C - INSTALLATION • À l’aide d’une règle et d’un niveau à bulle, assemblez et fixez les autres éléments de crémaillère sur le portail Une fois fixés, tout les éléments doivent être parfaitement alignés et de niveau. règle niveau 10mm...
  • Page 15 KIT MOTORISATION CONNECTÉE COULISSANT C - INSTALLATION...
  • Page 16 KIT MOTORISATION CONNECTÉE COULISSANT C - INSTALLATION 4 - POSE DU JEU DE PHOTOCELLULES Notes importantes : • Les photocellules doivent être parfaitement alignées et parallèles. • Les photocellules réceptrices (RX est inscrit à l’arrière) doivent être fixées du même côté du portail que le motoréducteur.
  • Page 17 KIT MOTORISATION CONNECTÉE COULISSANT C - INSTALLATION 5 - BRANCHEMENTS Consignes de sécurité : Tous les branchements électriques doivent être faits hors tension (disjoncteur de protection en position OFF). Ces branchements doivent être faits par un électricien qualifié. Raccordement type feu clignotant organe de commande filaire moteur...
  • Page 18 KIT MOTORISATION CONNECTÉE COULISSANT C - INSTALLATION 6 - CARTE ELECTRONIQUE DE COMMANDE Pour faciliter les branchements, tous les borniers sont démontables. branchement branchement LED rouges LED verte batterie transfo fusible fusible boutons de transfo batterie reglage ouverture portail ouverture antenne capteur sortie...
  • Page 19 KIT MOTORISATION CONNECTÉE COULISSANT C - INSTALLATION 9 - LES PHOTOCELLULES Attention : Effectuer les branchements des photocellules avec la motorisation hors tension. • Débranchez le bornier amovible, connectez les fils des photocellules au bornier comme le montre le schéma ci-dessous puis rebranchez le bornier. En branchant des photocellules de cette manière, le système réagit à...
  • Page 20 KIT MOTORISATION CONNECTÉE COULISSANT C - INSTALLATION • Installez l’aimant permettant le retour d’état du portail à partir de l’application. • Mettez le portail en position fermée. • Fixez l’aimant passif sur le portail. Installez la fixation de l’aimant au sol en faisant attention à laisser un espace de 13mm maximum entre les aimants.
  • Page 21 KIT MOTORISATION CONNECTÉE COULISSANT C - INSTALLATION 11.1 - PHOTOCELLULES SUPPLÉMENTAIRES Dans le cadre d’une utilisation avec le portail non visible, il est obligatoire d’installer un deuxième jeu de photocellules afin d’empêcher l’ouverture du portail lorsqu’un élément (voiture, personne, …) est derrière le portail.
  • Page 22 KIT MOTORISATION CONNECTÉE COULISSANT C - INSTALLATION En cas d’utilisation de l’entrée STOP, il faut retirer le pontage entre STOP et Photocellule Photocellule Photocellule Photocellule 11.2 - ORGANES DE COMMANDE SUPPLÉMENTAIRES Commande portail Commande piéton bouton poussoir, bouton poussoir, sortie d’interphone, sortie d’interphone, contact à...
  • Page 23 KIT MOTORISATION CONNECTÉE COULISSANT C - INSTALLATION 11.3 - LE SÉLECTEUR A CLÉ ouverture partielle ouverture totale 11.4 - LES ORGANES D’ARRÊT D’URGENCE L’entrée pour les organes d’arrêt d’urgence est de type contact sec normalement fermé. Dans le cas où aucun organe d’arrêt d’urgence n’est installé, il est impératif de laisser le pontage fermant le contact entre STOP et GND.
  • Page 24 KIT MOTORISATION CONNECTÉE COULISSANT C - INSTALLATION 11.5 - LE KIT D’ALIMENTATION SOLAIRE Attention : la motorisation peut être alimentée avec un kit solaire, cependant le module connecté ne sera pas fonctionnel. Pour cela, il existe un kit à batterie et panneau solaire à connecter en remplacement de l’alimentation 230V. Attention : il est indispensable de débrancher l’alimentation 230 V lorsque le kit d’alimentation solaire est connecté.
  • Page 25 KIT MOTORISATION CONNECTÉE COULISSANT D - MISE EN FONCTIONNEMENT 1 - INTERFACE DE RÉGLAGES • Si la LED verte n’est pas allumée, appuyer sur PROG. • Si ce n’est pas le cas = il s’agit d’un code d’erreur Voyants (voir paragraphe «Historique événement et code d’erreur»).
  • Page 26 KIT MOTORISATION CONNECTÉE COULISSANT D - MISE EN FONCTIONNEMENT...
  • Page 27 KIT MOTORISATION CONNECTÉE COULISSANT D - MISE EN FONCTIONNEMENT 2.2 - PROCÉDURE D’ALIGNEMENT DES Lancement de l’auto-apprentissage PHOTOCELLULES • Appuyer sur «+» pendant 3 secondes. Il est possible d’interrompre à tout moment l’auto- La carte électronique de cet automatisme se met en apprentissage en appuyant sur SET.
  • Page 28 KIT MOTORISATION CONNECTÉE COULISSANT D - MISE EN FONCTIONNEMENT Signification Le moteur a tourné 60 secondes en fermeture sans que le portail ne trouve une butée, ce n’est pas normal. Le moteur a tourné moins de 3 secondes pour ouvrir le portail, ce n’est pas normal.
  • Page 29 KIT MOTORISATION CONNECTÉE COULISSANT D - MISE EN FONCTIONNEMENT 2.4.3 - EFFACEMENT DE TOUTES LES 2.6 - MODE DE FONCTIONNEMENT TÉLÉCOMMANDES Cet automatisme de portail possède 3 modes de fonctionnement. Pour déprogrammer tous les boutons de télécommande appris, suivre la procédure Mode semi-automatique (mode 1) (par défaut) suivante •...
  • Page 30 KIT MOTORISATION CONNECTÉE COULISSANT D - MISE EN FONCTIONNEMENT Pour choisir le mode de fonctionnement, il 2.7 - TEMPS DE TEMPORISATION faut régler une valeur allant de 1 à 3, suivre la Le temps de temporisation est le temps pendant procédure suivante lequel le portail reste ouvert avant de se refermer automatiquement (si la fermeture automatique est...
  • Page 31 KIT MOTORISATION CONNECTÉE COULISSANT D - MISE EN FONCTIONNEMENT 3.2.1 - VITESSE Il est possible de régler la vitesse par une valeur allant de 0 à 5. Pour régler cette valeur, suivez la procédure suivante • Appuyez 3 secondes sur PROG › L0 clignote 1 fois et L1 s’allume.
  • Page 32 KIT MOTORISATION CONNECTÉE COULISSANT D - MISE EN FONCTIONNEMENT Pour régler cette valeur, suivez la procédure suivante Pour activer ou désactiver cette fonction, • Appuyez 3 secondes sur PROG › L0 clignote 1 fois suivre la procédure suivante et L1 s’allume. •...
  • Page 33 ET CRÉATION D’UN COMPTE Une fois le contacteur branché, suivez les instructions suivantes pour procéder à l’appairage. Téléchargez l’application Avidsen Home sur Play Store ou sur App store. Lancez l’application et connectez-vous si vous avez déjà un compte. Si ce n’est pas le cas, appuyez sur CREER UN NOUVEAU COMPTE et laissez-vous guider par l’application.
  • Page 34 KIT MOTORISATION CONNECTÉE COULISSANT D - MISE EN FONCTIONNEMENT Vérifiez que le contacteur soit bien branché et que le voyant de celui-ci clignote. Dans le cas contraire appuyez pendant 5s sur le bouton reset pour faire clignoter le voyant bleu. Sélectionnez votre réseau WIFI 2.4GHz (attention, votre smartphone doit être connecté...
  • Page 35 5Ghz, non compatible encryptage WEP. Veuillez Vous pouvez à présent commander votre contacteur vérifier ces paramètres WiFi de votre box ou Avidsen à partir de votre smartphone. contacter votre fournisseur d’accès Internet en Vous pouvez le renommer en cliquant sur le petit cas de difficultés lors de la connexion.
  • Page 36 4.4 - UTILISATION AVEC GOOGLE HOME Attention : le nom que vous donnez à vos Etat de position du portail (animation en cas appareils Avidsen Home est celui que l’assistant de fonctionnement) par rapport aux aimants Google reconnaîtra. Exemple: si vous disposez d’un contacteur Réglage alerte et délai de fonctionnement...
  • Page 37 - Dans l’application Amazon Alexa, appuyez sur le menu en haut à gauche et sélectionnez Skills et Jeux. - Recherchez Avidsen Home dans la liste des skills ou utilisez la recherche en haut à droite. - Sélectionner la skill Avidsen Home et activer pour utilisation.
  • Page 38 4.6 - SCÉNARIO ET AUTOMATISATION 4.6.1 - SCÉNARIO Le système de scénario au sein de l’application Avidsen Home permet de grouper des actions qui seront déclenchées à votre demande, en cliquant sur un seul bouton depuis votre smartphone. Exemple : création d’un scénario « Je pars » qui a pour effet d’éteindre ma prise connectée et d’activer...
  • Page 39 4.6.2 - CRÉATION D’UNE AUTOMATISATION Le système d’automatisation au sein de l’application Avidsen Home permet de grouper des appareils et des actions qui seront déclenchés automatiquement par l’action d’un autre appareil ou d’une condition (température, horaire...) .
  • Page 40 KIT MOTORISATION CONNECTÉE COULISSANT D - MISE EN FONCTIONNEMENT Après avoir choisi le type de condition, il faut choisir Retour en arrière les conditions en elles-mêmes : Sauvegarde de l’automatisation Modifiez le nom de l’automatisation Vous pouvez changer l’image d’arrière- plan si vous le souhaitez Sélection du type de condition Choix des conditions à...
  • Page 41 KIT MOTORISATION CONNECTÉE COULISSANT D - MISE EN FONCTIONNEMENT La partie suivante concerne les actions qui seront Le dernier paramètre permet de définir si nécessaire enclenchées par les précédentes conditions : un créneau dans la journée pendant lequel autoriser le lancement de l’automatisation : Une fois tout ces réglages validés, vous pouvez sauvegarder votre automatisation en haut à...
  • Page 42 KIT MOTORISATION CONNECTÉE COULISSANT D - MISE EN FONCTIONNEMENT Le premier paramètre est enregistré. Maintenant il faut faire la programmation horaire. Cliquez sur le + . Sélectionner l’heure déclenchement l’ouverture. Faites glisser votre doigt vers le haut ou vers le bas dans la colonne heure dans la colonne minute.
  • Page 43 KIT MOTORISATION CONNECTÉE COULISSANT D - MISE EN FONCTIONNEMENT Renommez votre scenario à votre convenance (dans Il faut ensuite déterminer quelle action doit être notre exemple « OUVERTURE PORTAIL ») effectuée. Une fois tous les paramètres renseignés, cliquez sur Sauvegarder. Si vous souhaitez accéder à...
  • Page 44 Une installation ou une utilisation non conforme aux instructions de cette notice et entraînant un Il existe deux types de commande pour manoeuvrer dommage, ne pourra mettre la société Avidsen en le portail. cause. Il est impératif de lire attentivement les instructions Commande d’ouverture totale...
  • Page 45 KIT MOTORISATION CONNECTÉE COULISSANT E - UTILISATION À tout moment, il est possible d’arrêter le mouvement • Si on active la commande portail pendant la du portail en actionnant une commande (totale ou fermeture, le portail s’arrête, se rouvre et la partielle).
  • Page 46 KIT MOTORISATION CONNECTÉE COULISSANT E - UTILISATION 2.5 - DÉTECTION D’OBSTACLE Pendant le mouvement, les battants peuvent être amenés à heurter un obstacle. • Par sécurité, si les moteurs forcent de trop (la force est réglable – voir «Force des moteurs» dans les réglages), le portail s’arrête, relâche la pression et le feu clignotant émet des doubles flash pendant 30 secondes sauf si une commande est...
  • Page 47 KIT MOTORISATION CONNECTÉE COULISSANT F - MAINTENANCE ET ENTRETIEN 1 - INTERVENTION D’ENTRETIEN Les interventions d’entretien doivent être faites par l’installateur ou une personne qualifiée afin de garantir la fonctionnalité et la sécurité de l’installation. Le nombre d’interventions d’entretien et de nettoyage doit être proportionnel à...
  • Page 48 KIT MOTORISATION CONNECTÉE COULISSANT F - MAINTENANCE ET ENTRETIEN 4 - GUIDE DES ANOMALIES TYPE DE PANNE CAUSE PROBABLE QUE FAIRE activant commande Absence d’alimentation 230 volts Rétablissez le courant d’ouverture, le portail ne bouge Arrêt d’urgence enclenché et /ou Reliez les bornes STOP et la masse pas le moteur ne démarre pas la barre palpeuse en option est en...
  • Page 49 KIT MOTORISATION CONNECTÉE COULISSANT F - MAINTENANCE ET ENTRETIEN Signification Type L’entrée d’arrêt d’urgence a été activée Un défaut d’alimentation de la carte a été détecté, peut être un court- circuit sur la sortie +12V Vérifiez les branchements. Une détection d’obstacle a eu lieu sur le portail en ouverture Le faisceau de photocellules a été...
  • Page 50 KIT MOTORISATION CONNECTÉE COULISSANT F - MAINTENANCE ET ENTRETIEN 4.1 - PILOTAGE MANUEL Il est possible de manoeuvrer le portail sans avoir fait une quelconque programmation, par exemple pendant l’installation pour vérifier si le sens d’ouverture est correct. • Pour entrer en mode manuel, appuyer sur SET pendant 3 secondes, La LED L3 clignote.
  • Page 51 Les caractéristiques techniques sont données à titre indicatif et cela à une température de +20°C. La société Avidsen se réserve le droit de modifier ces caractéristiques à tout moment, tout en garantissant dans tous les cas le bon fonctionnement et le type d’utilisation prévu, dans un but d’améliorer ces produits.
  • Page 52 KIT MOTORISATION CONNECTÉE COULISSANT G - INFORMATIONS TECHNIQUES ET LÉGALES TÉLÉCOMMANDE Type : Modulation AM de type OOK. Codage de type Type Rolling code à 16 bits (soit 65536 combinaisons possibles) Fréquence 433,92MHz Alimentation 3V, pile de type CR2032 Touches 4 touches Puissance rayonnée <...
  • Page 53 KIT MOTORISATION CONNECTÉE COULISSANT G - INFORMATIONS TECHNIQUES ET LÉGALES MODULE HOMEGATE Puissance maxi. 200W Fonctionnalités Ouvre portail et porte de garage Filaire Connexion 1 sortie Section de câble Jusqu’à 1,5mm Usage Intérieur et extérieur Température de fonctionnement -10°C/+50°C Température de stockage -20°C/+70°C Alimentation 230 Vac/50 Hz...
  • Page 54 • Aucun des éléments de ce produit ne doit être ouvert ou réparé par des personnes étrangères à Avidsen s’engage à disposer d’un stock de pièces la société Avidsen. détachées sur ce produit pendant la période de • Toute intervention sur l’appareil annulera la garantie contractuelle.
  • Page 55 EN 301 489-1 V2.2.3 EN 301 489-3 V2.1.1 Avidsen déclare sous son entière responsabilité que le produit homegate inclus dans ce kit est conforme à la législation d’harmonisation de l’Union applicable et sa conformité a été évaluée selon les normes applicables...
  • Page 56 Avidsen 19 avenue Marcel Dassault 37200 Tours - France...
