fi g. 1
fi g. 2
B
A
F
fi g. 3
G
fi g. 4
T

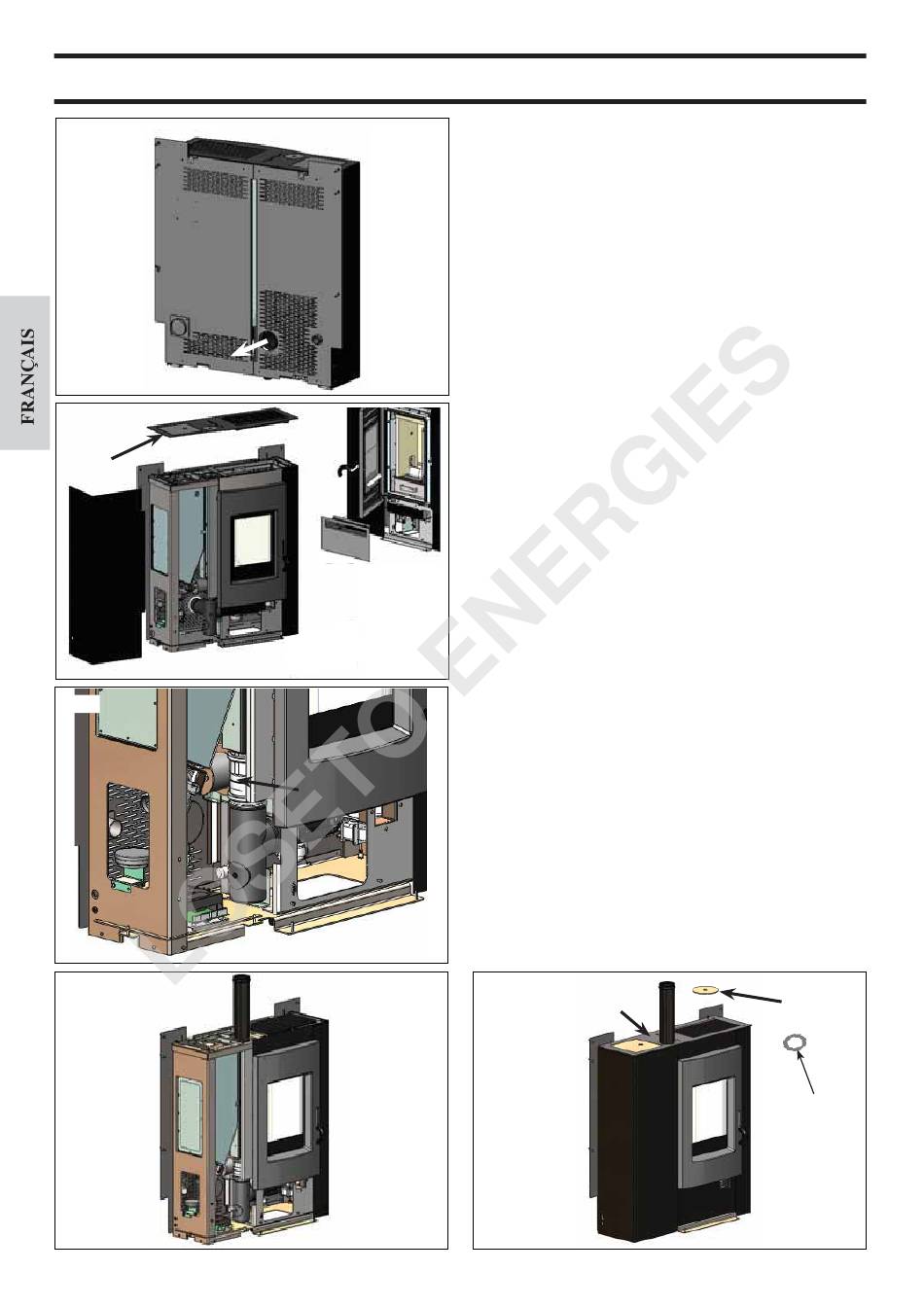

INSTALLATION
SORTIE DES FUMEES
DAME est pré-équipé pour le raccordement du tuyau de sortie
des fumées à l'arrière et par le top.
Le thermopoêle livré est confi guré pour la sortie des fumées
par l'arrière (fi g. 1).
RACCORDEMENT POUR LA SORTIE DES FUMEES
SUR LE COTE GAUCHE
N.B. : PROCÉDER AU RACCORDEMENT AVANT D'AS-
SEMBLER LE REVÊTEMENT ET UTILISER LE KIT
OPTIONNEL DE SORTIE DES FUMÉES VERTICALE.
Fig. 2
• Retirer au moyen de vis le top en tôle (B - simplement posé),
avec la grille de sortie d'air chaud, et le côté métallique gauche
(A).
• Ouvrir la porte et démonter le panneau métallique inférieur
(C) au moyen de vis.
• Retirer le coude (F - fourni) de l'embout du limaçon fumées,
en dévissant le collier.
C
Fig. 3-4
• Installer le tuyau vertical de sortie des fumées (G) à l'aide du
collier fourni sur l'embout du limaçon fumées.
N.B. : à la base du tuyau de sortie verticale (G) se trouve un
couvercle d'inspection pour le nettoyage.
• Appliquer sur le tuyau de sortie verticale (G) l'adaptateur
double femelle (H - en option) et relier le premier tronçon du
tuyau de sortie des fumées (T - non fourni) à l'adaptateur ci-
dessus (H).
H
Fig. 5
• Remonter le top en tôle (B), enlever le couvercle de fermeture
(L) et utiliser la bague de compensation (U).
• Remettre en place le côté métallique gauche (A) et le panneau
métallique inférieur sous la porte (C).
Continuer avec l'assemblage du revêtement comme indiqué
dans les pages précédentes.
- 64
-
fi g. 5
B
A
L
U
C
