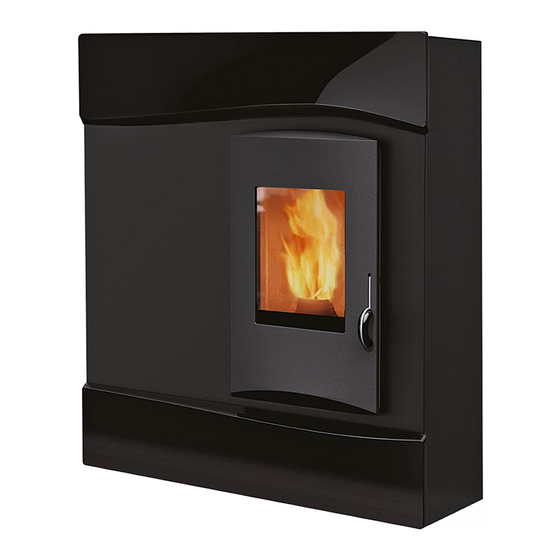

Page 1 DAISY Termostufa ventilata a pellet - Ventilated pellet stove Thermopoêle ventilé à granulés - Termoestufa ventilada de pellet - Belüfteter wassergeführter Pellets-Heizofen - Geventileerde pelletthermokachel - Ventileret pilleovn - Salamandra a água pellets ventilada Piecyk wodny na pelet z nawiewem powietrza Ventilovaná...
Page 2: Table Des Matières
N° di SERIE: Rif. Targhetta dati Dichiarazione di presta- zione (DoP - EK 105 a pag. 10): Rif. Targhetta dati Altresì dichiara che: termostufa a pellet di legno DAISY rispetta i requisiti delle direttive europee: 2006/95/CE - Direttiva Bassa Tensione 2004/108/CE - Direttiva Compatibilità Elettromagnetica EDILKAMIN S.p.a.
Page 3 Presso il rivenditore, sul sito www.edilkamin.com o al numero verde può trovare il nominativo del Centro Assistenza più vicino. - installazioni scorrette, manutenzioni non correttamente effettuate, uso improprio del prodotto, sollevano l’azienda produttrice da ogni eventuale danno derivante dall’uso.
Page 4: Informazioni Per La Sicurezza
• Assicurarsi che l’istallazione e la 1° accensione vengano all’introduzione di sostanze estranee, a combustibili non racco- eseguite da CAT abilitato Edilkamin (centro assistenza tecnica) mandati, a una non corretta manutenzione, al ripetuto aziona- secondo le indicazioni della presente scheda; condizioni peral- mento del tasto di accensione senza aver svuotato il crogiolo.
Page 5: Informazioni Generali
INFORMAZIONI GENERALI La termostufa utilizza come combustibile il pellet, costituito da piccoli cilindretti di legno pressato, la cui combustione viene gestita elettronicamente. La termostufa è in grado di riscaldare l’acqua per alimentare l’impianto di riscaldamento (termosifoni, scalda salviette, pan- nelli radianti a pavimento). E’...
Page 6 INFORMAZIONI GENERALI • APPARATI ELETTRONICI ® LEONARDO è un sistema di sicurezza e regolazione della combustione che consente un funzionamento ottimale in qualunque condizione grazie a due sensori che rilevano il livello di pressione nella camera di combustione e la temperatura dei fumi. La rilevazione e la conseguente ottimizzazione dei due parametri avviene in continuo in modo da correggere in tempo reale eventuali anomalie di funzionamento.
Page 7 INFORMAZIONI GENERALI LA TERMOSTUFA DAISY È DISPONIBILE CON FRONTALE IN CERAMICA, IN TRE VARIANTI DI COLORE: - ceramica bianco panna - ceramica nera - ceramica bordeaux FRONTE FIANCO 34,5 Ø 8 cm uscita fumi 14,5 11,5 38,5 RETRO Ø 4 cm aria combustione mandata 3/4”...
Page 8 800 Va a onde sinusoidali. Variazione maggiori del 10% di alimentazione possono provocare problemi al prodotto. I dati sopra riportati sono indicativi e rilevati in fase di certi cazione presso organismo certi cato. EDILKAMIN s.p.a. si riserva di modi care i prodotti senza preavviso e a suo insindacabile giudizio.
Page 9 INFORMAZIONI GENERALI • COMPONENTI, DISPOSITIVI DI SICUREZZA E RILEVAZIONE Termocoppia fumi Pompa Posta sullo scarico fumi, ne legge la temperatura. “Spinge” l’acqua verso il circuito dell’impianto di riscaldamen- Regola la fase di accensione e in caso di temperatura troppo bassa o troppo alta lancia una fase di blocco. Vaso di espansione chiuso Sonda di lettura temperatura acqua ”Assorbe”...
Page 10 9. La prestazione del prodotto di cui ai punti 1 e 2 è conforme alle prestazioni dichiarate di cui al punto 8 Si rilascia la presente dichiarazione di prestazione sotto la responsabilità esclusiva del fabbricante di cui al punto 4. Firmato a nome e per conto di Edilkamin S.p.A. da: Amministratore Delegato Lainate, 30/05/2014 Dott.Stefano BORSATTI...
Page 11: Installazione
La non ef cienza del circuito di terra provoca mal funziona- mento di cui Edilkamin non si potrà far carico. In caso di problemi alla rete elettrica consultare un elettricista per valutare l’installazione di un gruppo di continuità di almeno 800 Va a onde sinusoidali.
Page 12 INSTALLAZIONE CASI TIPICI SCARICO FUMI Fig. 1 Fig. 2 Il sistema di scarico deve essere unico per la termostufa (non si ammettono scarichi in canna fumaria comune con altri dispositivi). Lo scarico dei fumi avviene dal tubo di diametro 8 cm può essere posto sul retro o sul anco sinistro.
Page 13 INSTALLAZIONE USCITA FUMI DAISY è predisposta al collegamento del tubo di uscita fumi dal retro e dal anco sinistro. La termostufa viene consegnata con gurata per l’uscita del tubo fumi dal retro ( g. 1) . COLLEGAMENTO USCITA FUMI DAL FIANCO SINI- STRO N.B.: PROCEDERE AL COLLEGAMENTO PRIMA DI...
Page 14 è posizionato il KIT. • Di seguito sono riportati alcuni schemi “tipici” che Edilkamin - Deve avere uno sviluppo verticale non minore di 30 cm. mette a disposizione.
Page 15 N.B.: I presenti schemi sono indicativi, la corretta esecuzione è a cura dell’idraulico. ACCESSORI: Negli schemi sopra riportati è stato previsto l’impiego di accessori disponibili a listino EDILKAMIN S.p.A.. Sono inoltre disponibili parti sciolte (scambiatore, valvole, ecc.), rivolgersi al rivenditore di zona.
Page 16: Montaggio Rivestimento
MONTAGGIO RIVESTIMENTO g. 1 Fig. 1 La termostufa viene consegnata ( g. 1) con avendo già mon- tati i anchi metallici (A-B) e le staffe metalliche (C-D) per il ssaggio degli elementi orizzontali in ceramica. I pezzi sottoindicati sono invece imballati a parte. •...
Page 17 MONTAGGIO RIVESTIMENTO Fig. 4/5 Smontare le due staffe metalliche (C-D) di ssaggio degli ele- menti orizzontali in ceramica togliendo le otto viti laterali (Y) e le quattro viti poste all’inteno del top (Z). Fig. 6 Applicare sul retro degli elementi orizzontali in ceramica infe- riore (F) e superiore (G), le staffe metalliche (C-D) di ssaggio utilizzando i fori previsti ed i perni zigrinati M4 in dotazione.
Page 18 MONTAGGIO RIVESTIMENTO g. 7 Fig. 7 Montare sulla struttura gli elementi orizzontali in ceramica (F,G) completi delle staffe metalliche (C,D). Rimontare i due anchi metallici (M) e il top (E) precedente- mente smontati dalla termostufa. g. 8 Fig. 8 La gura rappresenta la termostufa completamente allestita. g.
Page 19: Istruzioni D'uso
Detta norma indica le operazioni di controllo da eseguire sul posto, nalizzate ad accertare il corretto funzionamento del sistema. L’assistenza tecnica Edilkamin (CAT), avrà cura anche di tarare la termostufa in base al tipo di pellet e alle condizioni di instal- lazione (es: caratteristiche della canna fumaria).
Page 20 ISTRUZIONI D’USO RADIOCOMANDO Serve per gestire tutte le funzioni per l’utilizzo. - icona lampeggiante: radiocomando in ricerca di rete - icona ssa: radiocomando con collegamento attivo tastiera bloccata (premere “A” e “M” in contemporanea per qualche secondo per bloccare o sbloccare la tastiera) batteria scarica (n°3 pile alkaline mini stilo AAA) programmazione attivata display alfanumerico composta da 16 cifre disposte in due righe...
Page 21 ISTRUZIONI D’USO Riempimento coclea. OPERAZIONI EFFETTUABILI SOLO CON RADIOCO- MANDO Al primo utilizzo o in caso di svuotamento completo del serba- Regolazione orologio toio del pellet, per riempire la coclea premere contemporanea- Premendo per 2” il tasto “M” si accede al Menù “Orologio” mente i tasti “+”...
Page 22 50 ad 80°C; se diversamente era impo- mento. stata in comfort clima, si varia incrementando ciclicamente la Edilkamin non risponderà in alcun modo di variazioni rispetto temperatura desisderata in ambiente da 10 a 30°C all’indicato (può dipendere da fattori esterni).
Page 23: Manutenzione
MANUTENZIONE Prima di effettuare qualsiasi manutenzione, scollegare l’ap- parecchio dalla rete di alimentazione elettrica. Una regolare manutenzione è alla base del buon funziona- mento della termostufa. Eventuali problemi dovuti alla mancata manutenzione sono causa di decadenza della garanzia. In caso di necessità URGENTE di pulizia dello scambiatore sul pannello appare la scritta Pulire -scam.re”.
Page 24 MANUTENZIONE MANUTENZIONE STAGIONALE (a cura CAT - centro assistenza tecnica autorizzato Edilkamin) • Pulizia generale interna ed esterna • Pulizia accurata dei tubi di scambio • Pulizia accurata e disincrostazione del crogiolo e del relativo vano • Pulizia ventilatori, veri ca meccanica dei giochi e dei ssaggi •...
Page 25: Consigli Per Possibili Inconvenienti
CONSIGLI PER POSSIBILI INCONVENIENTI In caso di problemi la termostufa si arresta automaticamente attivando l’operazione di spegnimento e sul display si visua- lizza una scritta relativa alla motivazione dello spegnimento (vedi sotto le varie segnalazioni). Non staccare mai la spina durante la fase di spegnimento per blocco. Nel caso di avvenuto blocco, per riavviare la stufa è...
Page 26 - Richiedere l’intervento dei Vigili del fuoco NON TENTARE DI SPEGNERE IL FUOCO CON ACQUA! Successivamente richiedere la veri ca dell’apparrecchio da parte di un Centro di Assistenza Tecnica Autorizzato Edilkamin e far veri care la canna fumaria da un tecnico autorizzato.
Page 27: Faq
Le risposte sono qui riportate in forma sintetica; per maggiori dettagli consultare le altre pagine del presente documento. 1) Cosa devo predisporre per poter installare la termostufa? Scarico fumi di almeno 80 mm di diametro o un collegamneto diretto con l’esterno. Presa aria di almeno 80 cm²...
Page 28 OPTIONAL COMBINATORE TELEFONICO PER ACCENSIONE A DISTANZA E’ possibile effettuare l’accensione a distanza con SMS facendo collegare dal CAT (centro assistenza tecnica autorizzato Edilkamin) il combinatore telefonico alla porta seriale dietro la termostufa, tramite cavetto optional. KIT USCITA FUMI LATERALE...
Page 29: Note
DATA E TIMBRO EVENTUALI INTERVENTI ..................................................................................................................................................DATA E TIMBRO MANUNTEZIONI STAGIONALI ..................................................................................................................................................DATA E TIMBRO RIVENDITORE ...................................... DATA E TIMBRO CAT ...................................... Per ulteriori chiarimenti o necessità visiti il nostro sito internet www.edilkamin.com NOTE: - 29...
Page 30 (DoP - EK 105 see page 39): Ref. data tag plate In addition, it is hereby declared that: The wood pellet Boiler-stoves DAISY is in compliance with the requirements of the European directives: 2006/95/EC - Low voltage directive 2004/108/EC - Electromagnetic compatibility directive EDILKAMIN S.p.a.
Page 31 - Commissioning/ testing This must be carried out by an EDILKAMIN authorised Technical Assistance Centre (TAC) to guarantee proper operation. Commissioning, as speci ed in standard UNI 10683 consists in a series inspections to be performed with the boiler-stove installed in order to ascertain the correct operation of the system and its compliance to applicable regulations.
Page 32: Safety Information
• Make sure the boiler-stove is installed and ignited the rst pertain to non-compliance with installation instructions, direct time by Edilkamin-quali ed CAT personnel (technical assistan- contact with live electrical parts (internal), contact with the ce centre) in accordance with the instructions provided here re or hot parts (glass, pipes, hot air output), when extraneous within;...
Page 33: General Information
GENERAL INFORMATION The boiler-stove is fuelled by pellets. These are little, cylin- drical shapes of pressed wood whose combustion is controlled electronically. The boiler-stove is able to heat water to feed the heating system (radiators, heated towel rails, and under oor heating panels). It also produces hot air which is blown into the installation room by a fan through the grill on the top.
Page 34 GENERAL INFORMATION • ELECTRONIC CIRCUIT BOARD ® LEONARDO is a combustion safety and control system which allows optimal perfor- mance in all conditions thanks to two sensors measuring the pressure level in the combu- stion chamber and smoke temperature. The detection of and subsequent optimisation of these two parameters is continuous in order to correct operation anomalies in real time.
Page 35 GENERAL INFORMATION THE DAISY IS AVAILABLE WITH CERAMIC FRONT IN THREE DIFFERENT COLOURS - cream ceramic - black ceramic - burgundy ceramic SIDE FRONT 34,5 Smoke outlet Ø 8 cm uscita fumi Ø 80 mm 14,5 11,5 38,5 BACK Combustion air Ø...
Page 36 800 Va. Power variations greater than 10% can cause problems for the product. The above data are indicative and are those resulting during certi cation on the part of the noti ed body. EDILKAMIN s.p.a. reserves the right to change the products at its discretion without notice. - 36...
Page 37 GENERAL INFORMATION • COMPONENTS - SAFETY AND DETECTION DEVICES The Circulator Smoke thermocouple on the smoke outlet. It reads the smoke temperature. It regula- “Pushes” water toward the heating system. tes the ignition stage and shuts the boiler- replace down if the Closed expansion tank temperature is too high or too low.
Page 38 9. The performance of the product identified in points 1 and 2 is in conformity with the declared performance in point 8 This declaration of performance is issued under the sole responsibility of the manufacturer identified in point 4. Signed for and on behalf of Edilkamin S.p.A. by: Chief Executive officer Lainate, 30/05/2014 Dott.
Page 39: Installation
The power line must have a suitable cross-section for the boiler power. An inadequate earthing system can cause anomalies for which Edilkamin cannot be held liable. In case of problems with the electrical grid, consult an electri- cian to evaluate the installation of a sine-wave UPS of at least 800 Va.
Page 40 INSTALLATION SMOKE OUTLET TYPICAL EXAMPLES The boiler-stove must have its own smoke outlet (the smoke Fig. 1 Fig. 2 cannot be discharged into a smoke ue used by other devices). The smoke discharge via the 8 cm pipe can be tted at the back or on the left-hand side.
Page 41 INSTALLATION SMOKE OUTPUT DAISY is designed for the connection of the smoke output pipe at the back and left side. The stove is delivered ready for the output of the ue from the back (Fig. 1). SMOKE OUTPUT CONNECTION ON THE LEFT SIDE NOTE: CONNECT BEFORE ASSEMBLING THE COVE- RING.
Page 42 • Below are several diagrams of “typical” installations provided from the discharge point. by Edilkamin. The conveying pipe must have the following characteristics: The accessories for their implementation are available from your - Must not originate more than 50 cm from the discharge of the dealer.
Page 43 This layout is purely indicative. Have a plumber design and install the system. ACCESSORIES: In the diagram shown above, the use of the accessories available on the EDILKAMIN S.p.A. pricelist is assumed. Individual spare parts are also available (exchanger, valves, etc). For information, please contact your local dealer.
Page 44: Covering Installation
COVERING INSTALLATION g. 1 Fig. 1 The stove is delivered (Fig. 1) with the metal sides (A-B) and the metal brackets (C-D) for fastening the horizontal ceramic elements already mounted. The pieces indicated below are packaged separately. • 1 upper horizontal ceramic element (F - Fig. 3) •...
Page 45: Instructions For Use
COVERING INSTALLATION Fig. 4/5 Disassemble the two metal brackets (C-D) that fasten the hori- zontal ceramic elements by removing the eight side screws (Y) and the four screws inside the top (Z). Fig. 6 On the back, t the lower (F) and upper (G) horizontal ceramic elements and the metal fastening brackets (C-D) using the holes and the M4 milled pins provided.
Page 46 COVERING INSTALLATION g. 7 Fig. 7 Fit the horizontal ceramic elements (F, G) onto the structure, complete with the metallic brackets (C, D). Replace the metal sides (M) and the top (E) previously removed from the stove. g. 8 Fig. 8 The gure shows the stove completely assembled.
Page 47 This standard indicates the control operations to be carried out in situ, aimed at ascertaining correct system function. Edilkamin’s Technical Assistance staff (CAT) will also cali- brate the boiler-stove based on the pellet type used and the installation conditions (e.g. features of the ue).
Page 48 INSTRUCTIONS FOR USE REMOTE CONTROL This controls all the functions. - icon ashing: remote control searching for network - icon xed: remote control with connection enabled keypad locked (press “A” and “M” in parallel for a few seconds to lock or unlock the keypad) at battery (3 mini alkaline batteries type AAA) programming enabled alphanumeric display consisting of 16 gures arranged in two...
Page 49 INSTRUCTIONS FOR USE Filling the cochlea. OPERATIONS THAT CAN ONLY BE CARRIED OUT BY REMOTE CONTROL The rst time you use the product, or should the tank be com- Clock regulation pletely emptied of pellets, to ll the coclea press both keys “+” Press and hold the key “M”...
Page 50 Greater precision is obtained by regularly zeroing the system 4. BOILER-STOVE ON before lling it again. Edilkamin does not accept any responsi- If the stove is set in power mode, press it quickly to change the bility for differences from what is indicated (which may be due SET output, increa¬sing it cyclically from 50 to 80°C;...
Page 51: Maintenance
MAINTENANCE Before performing any maintenance, disconnect the applian- ce from the mains. Regular maintenance is required for the boiler-stove to fun- ction correctly. Any problems resulting from lack of maintenance will imme- diately void the warranty. When cleaning is necessary, the message “Clean - exchan- ger”...
Page 52 MAINTENANCE SEAS ONAL MAINTE NANCE (implemented by the DEALER ) Consists in: • Clean the boiler-stove internally and externally • Carefully clean the heat exchange tubes • Carefully clean and remove dirt from the combustion chamber and the relative compartment •...
Page 53: Possible Troubleshooting
POSSIBLE TROUBLESHOOTING In the event of problems the boiler-stove stops automatically and runs the shutdown process and the display shows text regarding the motivation of the shutdown (see the various alarms below). Never pull the plug during shutdown on account of malfunction. To start the boiler-stove up again after a shutdown, let the shutdown procedure end (10 minutes marked by a beep) tand then press the button Do not turn the boiler-stove on again before checking the cause of the malfunction and CLEANING/ EMPTYING the...
Page 54 POSSIBLE TROUBLESHOOTING 9 ) Signalling: H2O TEMPALARM (Activated if the water sensor is faulty or disconnected) Problem: Shuts down due to water temperature being higher than 90 °C. An excessive temperature may occur because of the following: • system too small: ask the DEALER to activate the ECO function •...
Page 55: Faq
The answers are listed below in summary form, for further details see the other pages of this document. 1) What do I need to prepare in order to install the boiler-stove? Flue pipe at least 80 mm in diameter or direct connection to the outside. An air inlet in the room that is at least 80 cm².
Page 56 CHECK LIST To be integrated with a complete reading of the technical speci cations Positioning and installation • Commissioning done by an approved CAT that issued the guarantee • Air vent in the room • Only the boiler-stove outlet passes through the smoke channel/chimney ue •...
Page 57: Notes
DATE AND STAMP ANY SERVICING ..................................................................................................................................................DATE AND STAMP SEASONAL MAINTENANCE ..................................................................................................................................................DATE AND STAMP DEALER ...................................... DATE AND STAMP CAT....................................... For further clari cation or requirements, visit our website www.edilkamin.com NOTES: - 57...
Page 58 Déclaration de performance (DoP- EK 105 voir page 66): Réf. Plaque des caractéristiques La société déclare également: que les thermopoêle à pellets de bois DAISY est conforme aux critères des directives européennes: 2006/95/CE – Directive Basse Tension 2004/108/CE – Directive Compatibilité Électromagnétique EDILKAMIN S.p.a.
Page 59 - Mise en service/test Elle doit être absolument effectuée par le Centre d’Assistance Technique (CAT) agréé par EDILKAMIN, a n de garantir un bon fonctionnement. La mise en service ainsi qu’elle est décrite dans par la norme UNI 10683 consiste en une série d’opérations de de contrôle effectuées lorsque le poêle est installé...
Page 60: Informations Pour La Securite
• S’assurer que le poêle soit positionné et allumé par un CAT chaud) à l’introduction de substances étrangères, à des com- autorisé Edilkamin (centre d’assistance technique) selon les bustibles non recommandés, à un entretien non approprié ou indications de la présente che; conditions du reste indispensa- actionnement répété...
Page 61: Informations Générales
INFORMATIONS GÉNÉRALES Le thermopoêle utilise comme combustible le pellet, constitué de petits cylindres en matériau ligneux comprimé, et sa combu- stion est gérée électroniquement. La poêle thermique est en mesure de chauffer l’eau pour ali- menter l’installation de chauffage (radiateurs, chauffe-serviet- tes, panneaux chauffants au sol).
Page 62 INFORMATIONS GÉNÉRALES • APPAREILS ÉLECTRONIQUES ® LEONARDO est un système de sécurité et de réglage de la combustion qui permet un fon- ctionnement optimal quelles que soient les conditions grâce à deux capteurs qui relèvent le niveau de pression dans la chambre de combustion et la température des fumées. Ces deux paramètres sont relevés et par conséquent optimisés en continu de manière à...
Page 63 INFORMATIONS GÉNÉRALES LE THERMOPOÊLE EST DISPONIBLE AVEC UNE FAÇADE EN CÉRAMIQUE, DANS TROIS VARIANTES DE COULEUR : - céramique blanc crème - céramique noire - céramique bordeaux CÔTÉ FRONT 34,5 Ø 8 cm uscita fumi Ø 8 sortie des fumées 14,5 11,5 38,5...
Page 64 INFORMATIONS GÉNÉRALES CARACTÉRISTIQUES THERMOTECHNIQUES en conformité avec EN 14785 (pour d’autres valeurs, voir DoP à la page 66) Puissance nominal Puissance réduite Puissance thermique utile Puissance thermique transmise à l’eau sans ventilateur Puissance thermique transmise à l'environnement Rendement / Performance 91,3 94,9 Émissions CO 13% O...
Page 65 INFORMATIONS GÉNÉRALES • COMPOSANTS - DISPOSITIFS DE SECURITE ET DE DETECTION Le Circulateur Thermocouple fumées “envoi “ l’eau vers l’installation de chauffage. placé sur l’évacuation des fumées, il en lit la température. Il règle la phase d’allumage et, en cas de température trop basse Vase à...
Page 66 9. La performance du produit citée aux point 1 et 2 est conforme à la performance déclarée au point 8. Cette déclaration de performance est délivrée sous la responsabilité exclusive du fabricant cité au point 4. Signé au nom et pour compte du Edilkamin S.p.A. par: Chef de la direction Lainate, 30/05/2014 Dott.
Page 67: Installation
à la puissan- ce de l’appareil. Le mauvais état de marche du circuit de terre provoque un mauvais fonctionnement qu’Edilkamin ne peut prendre en charge. En cas de problèmes sur le réseau électrique, consultez un électricien pour évaluer l’installation d’une alimentation sans...
Page 68 INSTALLATION EVACUATION DES FUMÉES CAS TYPIQUES Le système d’évacuation doit être unique pour le thermo- Fig. 1 Fig. 2 poêle (des conduits d’évacuation dans un conduit de che- minée commun à d’autres dispositifs n’est pas acceptable). L’évacuation des fumées a lieu par le tuyau de 8 cm de diamètre qui peut être placé...
Page 69 INSTALLATION SORTIE DES FUMEES DAISY est pré-équipé pour le raccordement du tuyau de sortie des fumées à l’arrière et sur le côté gauche. Le thermopoêle livré est con guré pour la sortie des fumées par l’arrière ( g. 1). RACCORDEMENT POUR LA SORTIE DES FUMEES SUR LE COTE GAUCHE N.B.
Page 70 Le tube d’acheminement doit avoir les caractéristiques sui- • Voici quelques schémas « typiques » mis à disposition par vantes : Edilkamin. - Son point d’origine doit se trouver au maximum à 50 cm du Les accessoires pour leur réalisation sont disponibles auprès des point d’évacuation de la vanne et il doit être situé...
Page 71 Ce schéma est indicatif, l’installation correcte est aux soins du plombier. ACCESSOIRES: Les schémas ci-dessus ont prévu l’utilisation d’accessoires gurant dans le catalogue EDILKAMIN S.p.A. En outre des éléments au détail sont disponibles (échangeur, soupapes, etc...). Pour toute information s’adresser à son revendeur.
Page 72: Montage Revêtement
MONTAGE REVÊTEMENT g. 1 Fig. 1 Le thermopoêle est fourni ( g. 1) déjà équipé des côtés métalli- ques (A-B) et des étriers métalliques (C-D) pour la xation des éléments horizontaux en céramique. Les pièces indiquées ci-dessous sont en revanche emballées à part.
Page 73 MONTAGE REVÊTEMENT Fig. 4/5 Démonter les deux étriers métalliques (C-D) de xation des éléments horizontaux en céramique, en enlevant les huit vis latérales (Y) et les quatre vis situées à l’intérieur du top (Z). Fig. 6 Appliquer sur l’arrière des éléments horizontaux en céramique inférieur (F) et supérieur (G) les étriers métalliques (C-D) de xation, en utilisant les trous prévus et les goujons moletés M4 fournis.
Page 74 MONTAGE REVÊTEMENT g. 7 Fig. 7 Monter sur la structure les éléments horizontaux en céramique (F, G) avec les étriers métalliques (C, D). Remettre en place les deux côtés métalliques (M) et le top (E) préalablement retirés du thermopoêle. g. 8 Fig.
Page 75: Instructions D'utilisation
Une simple analyse du pellet peut être faite visuellement : la garantie. Bonne qualité: lisse, longueur régulière, peu poudreux. Edilkamin a conçu, testé et programmé ses produits a n qu’ils Mauvaise qualité: fentes longitudinales et transversales, très garantissent les meilleures prestations avec du pellet aux ca- poudreux, longueur très variable et avec présence de corps...
Page 76 INSTRUCTIONS D’UTILISATION RADIOCOMMANDE Elle sert à gérer toutes les fonctions. - icone clignotante: radiocommande en mode recherche réseau - icone xe: radiocommande avec connexion active clavier bloqué (appuyez sur “A” et “M” en parallèle pendant quelques secondes pour verrouiller ou déverrouiller le clavier) batterie déchargée (3 piles alcaline mini stylo AAA) programmation activée écran alphanumérique composé...
Page 77 INSTRUCTIONS D’UTILISATION Remplissage vis sans n. OPÉRATIONS EFFECTUÉES UNIQUEMENT AVEC RADIOCOMMANDE Lors de la première utilisation ou en cas de vidage complet du Réglage horloge réservoir à pellet, pour remplir la vis sans n, appuyer en même En appuyant pendant 2” sur la touche “M”, on accède au menu temps sur les touches “+”...
Page 78 à zéro avant d’effectuer le nouveau chargement. en appuyant brièvement sur le bouton, on varie le réglage de la Edilkamin ne répondra, en aucune manière, en cas de varia- température de refoulement de consigne, en l’augmentant cycli- tion par rapport à ce qui a été indiqué (cela peut dépendre de quement de 50 à...
Page 79: Entretien
ENTRETIEN Avant d’effectuer toute manutention, débrancher l’appareil du réseau d’alimentation électrique. Un entretien régulier est la base du bon fonctionnement du thermopoêle. D’éventuels problèmes dus à l’absence d’entretien entraine- ront l’expiration de la garantie. Si un nettoyage est nécessaire, le message « Nettoyer - échang.
Page 80 ENTRETIEN ENTRET IEN SA ISONNIER (par le revendeur) • Nettoyage général interne et externe • Nettoyage soigneux des conduits d’échange • Nettoyage soigneux et désincrustation du creuset et de sa niche • Nettoyage des moteurs, véri cation mécanique des jeux et des xations •...
Page 81: Inconvenients Possibles
INCONVENIENTS POSSIBLES In cas de problème, thermopoêle s’arrête automatiquement en effectuant l’opération d’extinction, et à l’écran s’af che une indication relative à la raison de l’extinction (voir les divers signalements ci-dessous). Ne jamais débrancher la che durant la phase d’extinction pour motif de blocage. En cas de blocage, pour redémarrer le thermopoêle, il faut le laisser s’arrêter (600 secondes avec signal sonore) puis ap- puyer sur la touche Ne pas rallumer le thermopoêle avant d’avoir véri é...
Page 82 INCONVENIENTS POSSIBLES 9 ) Signalisation: ALARME TEMP. H2O (se déclenche si la sonde eau est en panne ou débranchée) Inconvénient: extinction pour cause de température de l’eau supérieure à 90°C Une température excessive peut dépendre de : • Installation trop petite : faire activer par le Revendeur la fonction ECO •...
Page 83: Faq
Les réponses sont indiquées ci-dessous sous forme synthétique ; pour plus de détails, consulter les autres pages de ce document. 1) Que dois-je préparer pour pouvoir installer les thermopoêle? Échappement des fumées avec diamètre minimum de 80 mm Prise d’air dans la pièce d’au moins 80 cm² ou raccordement direct avec l’extérieur. Fixation refoulement et retour au collecteur ¾”...
Page 84 CHECK LIST A intégrer avec la lecture complète de la che technique Pose et installation • Mise en service effectuée par le CAT certi é ayant délivré la garantie • Prise d’air dans la pièce • Le conduit de fumées/conduit de cheminée reçoit seulement l’évacuation du themopoêle •...
Page 85: Observations
DATE ET CACHET INTERVENTIONS ÉVENTUELLES ..................................................................................................................................................DATE ET CACHET ENTRETIENS SAISONNIERS ..................................................................................................................................................DATE ET CACHET DU REVENDEUR ...................................... DATE ET CACHET CAT ...................................... Pour toutes autres informations, consultez notre site Internet www.edilkamin.com OBSERVATIONS : - 85...
Page 86 Declaración de prestación (DoP - EK 105 en la pág. 94): Ref. Etiqueta de datos Asimismo declara que: La termoestufa de pellet de leña DAISY respeta los requisitos de las directivas europeas: 2006/95/CE – Directiva Baja Tensión 2004/108/CE – Directiva Compatibilidad Electromagnética EDILKAMIN S.p.a.
Page 87 A través del distribuidor, la página web www.edilkamin.com o el número gratuito, puede encontrar el Centro de Asistencia más cercano.
Page 88: Informaciones De Seguridad
• Asegurarse de que la termoestufa es colocada y encendida por o con un contacto con fuego y partes calientes (vidrio, tubos, el VENDEDOR habilitado Edilkamin (según las indicaciones salida de aire caliente) a la introducción de sustancias extrañas, de esta cha; condiciones indispensables para la validez de la a combustibles no recomendados, a un mantenimiento no cor- garantía.
Page 89: Información General
INFORMACIÓN GENERAL La termoestufa utiliza como combustible el pellet, constituido por pequeños cilindros de material leñoso prensado, cuya com- bustión se gestiona electrónicamente. La termoestufa es capaz de calentar el agua para alimentar el sistema de calefacción (radiadores, calientatoallas, paneles radiantes de pavimento).
Page 90 INFORMACIÓN GENERAL • APARATOS ELECTRÓNICOS ® LEONARDO es un sistema de seguridad y regulación de la combustión que permite un funcionamiento óptimo en cualquier condición gracias a dos sensores que detectan el nivel de presión en la cámara de combustión y la temperatura de los humos. La detección y la consiguiente optimización de los dos parámetros se efectúan en continuo para corregir en tiempo real posibles anomalías de funcionamiento.
Page 91 INFORMACIÓN GENERAL LA TERMOESTUFA ESTÁ DISPONIBLE CON PARTE FRONTAL DE CERÁMICA, EN TRES VARIANTES DE COLOR: - cerámica blanca nata - cerámica negra - cerámica burdeos FRENTE LADO 34,5 salida humos Ø 8 cm Ø 8 cm uscita fumi 14,5 11,5 38,5 VUELTA...
Page 92 Los datos anteriores son indicativos y se han detectado en la fase de certi cación ante el organismo noti cado. EDILKAMIN s.p.a. se reserva el derecho de modi car sin previo aviso los productos y a su entero juicio - 92...
Page 93 INFORMACIÓN GENERAL • COMPONENTES - DISPOSITIVOS DE SEGURIDAD Y ALERTA El Circulador Termocupla humos situada en la descarga de humos, lee su temperatura. Regula la “empuja” el agua hacia la instalación de calefacción. fase de encendido y en caso de temperatura demasiado baja o demasiado alta lanza una fase de bloqueo.
Page 94 9. La prestación del producto según se establece en los puntos 1 y 2 cumple con las prestaciones declaradas según el punto 8. Se expide esta declaración de prestación bajo la responsabilidad exclusiva del fabricante, según se establece en el punto 4. Firmado a nombre y por cuenta de Edilkamin S.p.A. por: Conseiero Delegado Lainate, 30/05/2014 Dott.
Page 95: Instalación
La ine ciencia del circuito de tierra provoca el mal funcionamiento del cual Edilkamin no se hace responsable. En caso de problemas en la red eléctrica, consultar con un electricista para considerar la instalación de un sistema de...
Page 96 INSTALACIÓN DESCARGA DE HUMOS CASOS TÍPICOS El sistema de descarga de humos debe ser único para la Fig. 1 Fig. 2 termoestufa (no se admiten descargas en salida de humos común a otros dispositivos). La descarga de humos se produce por el tubo de 8 cm de diámetro, que puede estar situado en la parte posterior o en el lateral izquierdo.
Page 97 INSTALACIÓN SALIDA DE HUMOS DAISY está preparada para la conexión del tubo de salida de humos por la parte posterior y por el lateral izquierdo. La termoestufa se entrega con gurada para la salida del tubo de humos por la parte posterior ( g. 1).
Page 98 • A continuación se muestran algunos esquemas “típicos” que - No debe tener origen a más de 50 cm del desagüe de la válvu- pone a disposición Edilkamin. la y debe estar colocado en el mismo local donde está situado Los accesorios para su realización se pueden encontrar en las...
Page 99 El siguiente esquema sólo es a nivel indicativo, la correcta instalación debe realizarse por personal especializado. ACCESORIOS: En los esquemas antes indicados se ha previsto el uso de accesorios disponibles en en catálogo EDILKAMIN S.p.A. Además, hay disponibles partes sueltas (intercambiador, válvulas, etc) Para cualquier información contactar al vendedor de zona.
Page 100: Montaje Revestimientos
MONTAJE REVESTIMIENTOS g. 1 Fig. 1 La termoestufa se entrega ( g. 1) con los laterales metálicos (A-B) y las abrazaderas metálicas (C-D) para la jación de los elementos horizontales de cerámica ya montados. Por su parte, las piezas siguientes se embalan aparte: •...
Page 101 MONTAJE REVESTIMIENTOS Fig. 4/5 Desmontar las dos abrazaderas metálicas (C-D) de jación de los elementos horizontales de cerámica quitando los ocho tor- nillos laterales (Y) y los cuatro tornillos situados en el interior del top (Z). Fig. 6 Aplicar en la parte posterior de los elementos horizontales de cerámica inferior (F) y superior (G) los estribos metálicos (C-D) de jación utilizando los ori cios previstos y los pernos estriados M4 en dotación.
Page 102 MONTAJE REVESTIMIENTOS g. 7 Fig. 7 Montar en la estructura los elementos horizontales de cerámica (F,G) dotados de abrazaderas metálicas (C,D). Volver a montar los dos laterales metálicos (M) y el top (E) anteriormente desmontados de la termoestufa. g. 8 Fig.
Page 103 (incluida leña), detectable a través de análisis de simple análisis del pellet puede llevarse a cabo visualmente. laboratorio, dejaría sin efecto la garantía. EdilKamin ha pro- Bueno: Liso, longitud regular, poco polvoroso. yectado, probado y programado sus propios productos para que...
Page 104 INSTRUCCIONES DE USO MANDO A DISTANCIA Sirve para controlar todas las funciones. - icono intermitente: mando a distancia buscando red - icono jo: mando a distancia con conexión activa teclado bloqueado (presione “A” y “M” en paralelo durante unos segundos para bloquear o desbloquear el teclado) batería descargada (n°3 pilas alcalinas A-A-A) programación activada pantalla alfanumérica compuesta de 16 cifras dispuestas en dos...
Page 105 INSTRUCCIONES DE USO Llenado cóclea. OPERACIONES EFECTUADAS SOLO CON MANDO A En el primer uso o en caso de vaciado completo del depósito de DISTANCIA pellet, para llenar la cóclea presionar las teclas “+” y “—” del Regulación del reloj mando a distancia contemporáneamente, durante algún segun- Presionando durante 2”...
Page 106 50 a 80°C; si estaba Edilkamin no responde de ninguna manera en caso de variacio- con gu¬rada en confort clima, se varía aumentando cíclica- nes con respecto a cuanto indicado (puede depender de factores mente la temperatura deseada en ambiente de 10 a 30°C.
Page 107: Manutención
MANUTENCIÓN Antes de realizar cualquier mantenimiento, desenchufar el aparato de la red de alimentación eléctrica. Un mantenimiento regular es la base de un buen funciona- miento de la termoestufa. Posibles problemas debidos a la falta de mantenimiento harán que decaiga la garantía. En caso de necesidad de limpieza, en el panel aparece el men- saje “Limpiar -scam.re”.
Page 108 MANUTENCIÓN MANTENIMIENTO ESTACIONAL (a cargo del distribuidor) • Limpieza general interior y exterior. • Limpieza profunda de los tubos de intercambio. • Limpieza profunda y desincrustación del crisol y de su relativo espacio. • Limpieza motores, comprobación mecánica de los juegos y de las jaciones.
Page 109: Posibles Inconvenientes
POSIBLES INCONVENIENTES En caso de problemas la termoestufa se para automáticamente efectuando la operación de apagado y en la pantalla se visualiza una anotación relativa a la motivación del apagado (ver debajo las diferentes señalizaciones). No desconecte nunca el enchufe durante la fase de apagado por bloqueo. En caso de que se produzca un bloqueo, para volver a poner en marcha la termoestufa es necesario dejar acontecer el pro- ceso de apagado (600 segundos con prueba de sonido) y luego presionar la tecla No vuelva a poner en funcionamiento la caldera antes de haber veri cado la causa del bloqueo y haber LIMPIADO DE...
Page 110 - Apagar con un extintor de anhídrido carbónico CO - Llamar a los Bomberos. ¡NO INTENTAR APAGAR EL FUEGO CON AGUA! Después, solicitar el control del aparato a un Centro de Asistencia Técnica autorizado Edilkamin y hacer que un técnico autoriza- do compruebe la chimenea. - 110...
Page 111: Faq
Las respuestas se indican aquí sintéticamente, mayores detalles se señalan en las otras páginas del presente manual. 1) ¿Qué debo predisponer para poder instalar la termoestufa? Salida de humos por lo menos de 80 mm de diámetro o un enlace directo con el exterior. Toma de aire en el local de al menos 80 cm2.
Page 112: Lista De Comprobación
LISTA DE COMPROBACIÓN a completar con la lectura completa de la cha técnica Colocación e instalación • Puesta en servicio efectuada por el CAT autorizado que ha expedido la garantía • Toma de aire en el local • El canal de humo / el tubo de salida de humos recibe sólo la descarga de la termoestufa •...
Page 113: Notas
FECHA Y SELLO POSIBLES INTERVENCIONES ..................................................................................................................................................FECHA Y SELLO MANTENIMIENTO ESTACIONAL ..................................................................................................................................................FECHA Y SELLO DEL DISTRIBUIDOR ...................................... FECHA Y SELLO CAT ...................................... Para más información u otras necesidades, visite nuestra página web www.edilkamin.com NOTAS: - 113...
Page 114 Ceck list ..............pag. 140 Anmerkungen ............pag. 141 Anmerkungen ............pag. 141 Die Firma EDILKAMIN S.p.A. mit Sitz in Via Vincenzo Monti 47 - 20123 Mailand - Cod. Fiscale P.IVA 00192220192 erklärt hiermit eigenverantwortlich, dass: Der hier beschriebene wassergeführte Pellets-Heizofen entspricht der EU-Richtlinie 305/2011 (CPR) und der harmoni- sierten Europäischen Norm EN 14785:2006...
Page 115 Kopie des Garantiehefts und die steuerlich gültige Kaufbescheinigung aus. - Inbetriebnahme/Abnahme Diese muss unbedingt durch ein von Edilkamin zugelassenes Technische Kundendienstcenter - (CAT - Centro Assistenza Tecnica) erfolgen, um einen einwandfreien Betrieb zu gewährleisten. Die Inbetriebnahme besteht gemäß der UNI 10683 in einer Reihe von Kontrollarbeiten, die mit eingebautem Pellets-Heizofen durchgeführt werden und darauf abzielen, die korrekte Funktionsweise des Systems und seine Entsprechung mit den geltenden...
Page 116: Sicherheitshinweise
überwachen, damit sichergestellt wird, dass sie nicht mit dem Gerät spielen. • Sicherstellen, dass der Heizofen durch ein von Edilkamin zugelassenes CAT (Technisches Kundendienst-Center) gemäß • Die größten vom Gebrauch des Pellets-Heizofen ausgehenden den Angaben in diesem Datenblatt, die zudem für die Vali-...
Page 117: Allgemeine Informationen
ALLGEMEINE INFORMATIONEN Der Pellets-Heizofen verwendet als Brennstoff Pellet, das aus kleinen Zylindern aus gepresstem hölzernen Material besteht, dessen Verbrennung elektronisch gesteuert wird. Der Heizofen kann Wasser für die Speisung der Heizungsan- lage erhitzen (Heizkörper, Handtuchheizkörper, Fußboden- Strahlungsplatten). Es ist auch die Erzeugung von Warmluft vorgesehen, die mit einem Gebläse über das Gitter am Oberteil in den Installa- tionsraum abgegeben wird.
Page 118 ALLGEMEINE INFORMATIONEN • ELEKTROAPPARATE LEONARDO ® ist ein Sicherheits- und Regelsystem der Verbrennung, das unter jeder Be- dingung einen optimalen Betrieb gewährleistet dank zweier Sensoren, die den Druckpe- gel in der Verbrennungskammer und die Rauchgastemperatur messen, einen optimalen Betrieb. Die Messung und die daraus folgende Optimierung der beiden Parameter erfolgt ständig, sodass eventuelle Betriebsstörungen in Echtzeit behoben werden können.
Page 119 ALLGEMEINE INFORMATIONEN DER HEIZOFEN MEG IST MIT EINER VORDERFRONT AUS KERAMIK IN DREI FARBVARIANTEN ERHÄLTLICH: - Cremeweiß - Schwarz - Bordeauxrot FRONT SEITE 34,5 Ø 8 cm uscita fumi Rauchabzug 14,5 11,5 38,5 ZURÜCK Ø 4 cm aria combustione Brennluft Wasserzufuhr 3/4”...
Page 120 10% Stromversorgung kann das Produkt beeinträchtigt werden. Die obigen Daten sind Richtwerte und wurden von der akkreditierten Zerti zierungsorganisation erhoben. EDILKAMIN s.p.a. behält sich das Recht vor, die Produkte ohne Vorankündigung und ausschließlich nach eigenem Er- messen zu ändern. - 120...
Page 121 ALLGEMEINE INFORMATIONEN • BESTANDTEILE - SICHERHEITS-und MESSVORRICHTUNGEN Die Umwälzpumpe Rauch-Temperaturfühler “drückt” das Wasser in Richtung der Heizungsanlage. im Rauchabzug installiert, misst die Rauchtemperatur. Regu- liert die Einschaltung und leitet im Fall einer zu niedrigen oder Geschlossenes Ausdehnungsgefäß zu hohen Temperatur eine Betriebssperrung ein. “absorbiert”...
Page 122 9. Die Leistung des Produktes gemäß den Punkten 1 und 2 entspricht der erklärten Leistung nach Punkt 8 Die vorliegende Leistungserklärung wird unter ausschließlicher Verantwortung des Herstellers erlassen, siehe Punkt 4. Unterzeichnet im Namen und im Auftrag des Edilkamin S.p.A. von: Amministratore Delegato Lainate, 30/05/2014 Dott.Stefano BORSATTI...
Page 123: Installation
Erdungskreislaufs überprüfen. Die Versorgungsleitung muss einen der Leistung des Einsatzes entsprechenden Querschnitt aufweisen. Die mangelnde Wirksamkeit des Erdungskreises verursacht Störungen, für die Edilkamin nicht haftet. Im Fall von Problemen mit dem Stromnetz wenden Sie sich bitte an einen Elektriker, um die Installation einer unterbre- chungsfreien Stromversorgung von mindestens 800 Va mit sinusförmigen Wellen abzuwägen.
Page 124 INSTALLATION RAUCHABZUGD TYPISCHE FÄLLE as Rauchabzugssystem muss für einzig für den HeizOfen Abb. 1 Abb. 2 bestehen (Einleitung in mit anderen Feuerstellen gemeinsa- mem Schornstein ist nicht zulässig). In Deutschland kann der Auslass über einen Mehrfachrau- chabzug erfolgen: - Die Pelletöfen be nden sich in derselben Wohnung. - oder sind vom selben Typ (Gerätewärmeleistung und Ge- bläsekennlinie).
Page 125 INSTALLATION RAUCHAUSLASS DAISY ist für den Anschluss des Rauchauslassrohres an der Rücksiete und linken Seitenwand vorgesehen. Der Heizofen ist für den Rauchauslass an der Rückseite kon - guriert (Abb. 1) . ANSCHLUSS LINKE SEITENWAND ANMERKUNG: VOR DEM ANBRINGEN DER VERKLEIDUNG DEN ANSCHLUSS VORNEHMEN Abb.
Page 126 Arbeiterunfall-Versicherungsinstitut Inail - vom April 2011 Bezug genommen). • Die Befüllung der Anlage mittels des Füllhahns vornehmen Die Trennung ist einfach mit dem KIT A2 von Edilkamin (es wird empfohlen, den Druck von 1,5 bar nicht zu übersch- vorzunehmen.
Page 127 Das folgende Schema besitzt nur Richtwertcharakter, die korrekte Installation gebührt dem Klempner. ZUBEHÖR: In den oben abgebildeten Anlagenschemas ist der Einsatz von in der Preisliste von EDILKAMIN S.p.A. erhältli- chem Zubehör vorgesehen. Darüber hinaus sind lose Teile (Wärmetauscher, Ventile, usw. erhältlich). Wenden Sie sich zwecks Auskünften an Ihren Händler.
Page 128: Montage Der Verkleidungen
MONTAGE DER VERKLEIDUNGEN Abb. 1 Abb. 1 Der wassergeführte Heizofen (Abb. 1) wird mit den bereits montierten Metallseitenteilen (A-B) und Metallbügeln (C-D) für die Befestigung der horizontalen Keramikteile ausgeliefert. Die nachstehend aufgeführten Teile sind hingegen separat verpackt. • 1 oberes horizontales Element aus Keramik (F - Abb. 3) •...
Page 129 MONTAGE DER VERKLEIDUNGEN Abb. 4/5 Die acht seitlichen Schrauben (Y) und vier Schrauben im Oberteil (Z) entfernen und die beiden Metallbügel (C-D) für die Befestigung der horizontalen Keramikteile abnehmen. Abb. 6 Auf der Rückseite des horizontalen unteren (F) und oberen (G) Keramikteils die Metall-Befestigungsbügel (C-D) mithilfe der vorgesehenen Bohrungen und der mitgelieferten gerändelten Stifte M4 anbringen.
Page 130 MONTAGE DER VERKLEIDUNGEN Abb. 7 Abb. 7 An der Struktur die horizontalen Keramikteile (F,G) mit den Metallbügeln (C,D) montieren. Die zuvor vom wassergeführten Heizofen abgebauten Metall- Seitenteile (M) und den Oberteil (E) wieder montieren. Abb. 8 Abb. 8 Die Abbildung zeigt den vollständig montierten wassergeführ- ten Heizofen.
Page 131: Gebrauchsanweisungen
Aufschluss über dessen Qualität geben. fen, die durch Laboruntersuchungen festgestellt werden kann, Gute Qualität: Glatt, regelmäßige Länge, wenig staubig. bewirkt den Verfall der Garantie. Edilkamin hat seine Erzeu- Minderwertige Qualität: mit Längs- und Querspalten, sehr gnisse dahingehend entwickelt, geprüft und programmiert, staubig, sehr veränderliche Längen und Anwesenheit von...
Page 132 GEBRAUCHSANWEISUNGEN FUNKSTEUERUNG Sie dient der Bedienung aller Funktionen. - Blinkendes Symbol: Funksteuerung auf Netzsuche - Durchgehend leuchtendes Symbol: Funksteuerung mit aktiver Verbindung Tastatur gesperrt (drücken Sie einige Sekunden lang glei- chzeitig auf “A” und “M”, um die Tastatur zu sperren oder zu entsperren) Batterie leer (3 Stk.
Page 133 GEBRAUCHSANWEISUNGEN Befüllung der Förderschnecke NUR MIT DER FUNKSTEUERUNG AUSZUFÜHRENDE Beim ersten Gebrauch oder bei völliger Entleerung des Pellet- BEDIENUNGEN behälters müssen zur Befüllung der Förderschnecke Einstellung der Uhr Durch 2 Sekunden langes Drücken der Taste “M“ gelangt man gleichzeitig die Tasten „+“ und „-“ der Funksteuerung einige zum Menü...
Page 134 Befüllen regelmäßig auf null War der Heizofen auf Leistungsregelung eingestellt, kann gesetzt wird. Edilkamin haftet in keiner Weise für Abweichun- durch kurzes Drücken die Einstellung des SET-Werts für den gen von diesen Angaben (dies kann von äußeren Ein üssen Vorlauf verändert werden, indem dieser zyklisch von 50 auf...
Page 135: Wartung
WARTUNG Antes de realiVor der Vornahme jeglicherWartungsarbeiten, den HeizOfen von der Netzversorgung trennen. Eine regelmäßige Wartung ist für den guten Betrieb des HeizOfen grundlegend. Eventuelle, durch die mangelnde Wartung verursachte Pro- bleme bewirken den Verfall der Garantie. Sollte eine Reinigung erforderlich sein, erscheint auf dem Display der Schriftzug „Tauscher reinigen“.
Page 136 WARTUNG JAHRESZEITLICHE WARTUNG (seitens des Händlers) • Allgemeine Innen- und Außenreinigung • Sorgfältige Reinigung der Wärmetauscherrohre • Sorgfältige Reinigung und Entkrusten des Tiegels und des Tiegelraums • Reinigung der Ventilatoren. Mechanische Kontrolle des Spiels und der Befestigungen • Reinigung des Rauchkanals (Austausch der Dichtung des Rau- chabzugrohrs) und des Raums des Rauchabzugventilators •...
Page 137: Mögliche Probleme
MÖGLICHE PROBLEME Im Fall von Störungen hält der HeizOfen automatisch an, indem er den Abstellvorgang ausführt und auf dem Display wird der Grund für die Störung angezeigt (siehe Meldungen weiter unten). Während der Phase wegen Ausfalls niemals den Netzstecker ziehen. Für den Fall des erfolgten Ausfalls ist für den erneute Start der HeizOfen erforderlich, dass die Abschaltprozedur (600 Sekunden mit Tonzeichen) abgewartet wird und anschließend die Taste drücken.
Page 138 MÖGLICHE PROBLEME 9) Anzeige: H2O-TEMP.-ALARM: (springt an, wenn der Fühler defekt bzw. nicht angeschlossen ist) Störung: Ausfall wegen Wassertemperatur höher als 90°C. Ein zu hohe Wassertemperatur kann abhängen von: • Zu kleine Anlage (vom Händler die Öko-Funktion aktivieren lassen) • Verschmutzung: Die Wärmetauscherrohre, den Brenntiegel und den Rauchabzug reinigen 10) Anzeige: “Batterie leerPrüf”...
Page 139: Faq
Die Antworten sind hier in zusammenfassender Form aufgeführt; für mehr Details die anderen Seiten des vorliegenden Doku- ments zu Raste ziehen. 1) Was muss ich für eine Installation den Pellets-Heizofen vorbereiten? Rauchgasabzug mindestens 80 mm Durchmesser oder direkter Abzug ins Freie. Lufteinlass in den Aufstellungsraum von mindestens 80 cm².
Page 140 CHECK LIST Mit dem vollständigen Lesen der technischen Beschreibung zu ergänzen Aufstellung und Installation • Inbetriebnahme durch ein zugelassenes Servicecenter, das die Garantie ausgestellt hat • Luftklappe im Raum • Der Rauchkanal bzw. Schornstein empfängt nur den Abzug des Pellets-Heizofen •...
Page 141: Anmerkungen
...................................... DATUM UND STEMPEL JAHRESZEITLICHE WARTUNG ..................................................................................................................................................DATUM UND STEMPEL DES HÄNDLERS ...................................... DATUM UND STEMPEL DES ZUGELASSENEN TECHNISCHEN KUNDENDIENSTCENTERS CAT ...................................... Für weitere Erläuterungen oder Erfordernisse besuchen Sie unsere Homepage www.edilkamin.com ANMERKUNGEN: - 141 - 141...
Page 142 SERIE NUMMER: Ref. Gegevensplaatje Prestatieverklaring (DoP - EK 105 zie pag. 150): Ref. Gegeven- splaat Verklaart tevens dat: De thermokachel met houten pellets DAISY de vereisten van de Europese richtlijnen respecteert: 2006/95/EG - Laagspanningsrichtlijn 2004/108/EG – Richtlijn Elektromagnetische Compatibiliteit EDILKAMIN S.p.a. wijst elke verantwoordelijkheid voor de...
Page 143 - Inbedrijfstelling/keuring Mag uitsluitend uitgevoerd worden door een geautoriseerde dealer van EDILKAMIN om een correcte werking te garanderen. De inbedrijfstelling beschreven in de Italiaanse norm UNI 10683 bestaat uit een reeks controles nadat de inbouwhaard geïnstal- leerd is van de thermokachel uitgevoerd moeten worden en die de correcte functionering van het systeem en de overeenstemming ervan met de wetgeving vaststellen.
Page 144: Veiligheidsinformatie
• De enige risico’s voortkomend uit het gebruik van de ther- mokachel kunnen verbonden zijn aan een niet correcte instal- • Controleer of de ketel door de erkende Edilkamin dealer latie, aan een rechtstreeks contact met elektrische onderdelen volgens de aanwijzingen van dit blad geplaatst en ontstoken die onder spanning (intern) staan, aan een contact met vuur wordt.
Page 145: Algemene Informatie
ALGEMENE INFORMATIE De thermokachel benut voor de verbranding houtpellets, kleine cilinders geperst houtmateriaal. De verbranding hiervan wordt elektronisch aangestuurd. De kachel kan zorgen voor het verwarmen van water voor de verwarmingsinstallatie (radiatoren, handdoekdrogers, vloer- verwarming). De kachel produceert ook warme lucht die, met behulp van een speciale ventilator, door een rooster op het bovenpaneel verspreid wordt in de ruimte waarin het toestel zich bevindt.
Page 146 ALGEMENE INFORMATIE • ELEKTRONISCHE APPARATEN ® LEONARDO is een systeem dat de verbranding beschermt en regelt en een optimale fun- ctionering in elke omstandigheid waarborgt. Dankzij de twee sensoren die het drukniveau in de verbrandingskamer en de rooktemperatuur opmeten. Het opmeten en de optimalisering van de twee parameters vindt continu plaats zodat even- tuele storingen in de functionering onmiddellijk gecorrigeerd kunnen worden.
Page 147 ALGEMENE INFORMATIE DE THERMOKACHEL IS VERKRIJGBAAR MET EEN VOORZIJDE IN KERAMIEK, IN DRIE VERSCHILLENDE KLEUREN: - roomwit keramiek - zwart keramiek - bordeauxrood keramiek FRONT KANT 34,5 rookafvoer Ø 8 cm Ø 8 cm uscita fumi 14,5 11,5 38,5 TUREG toevoer verbran- Ø...
Page 148 10% kunnen problemen aan het toestel veroorzaken. Bovenstaande gegevens zijn indicatief en werden vastgesteld tijdens de certi ceringfase door een erkende instantie. EDILKAMIN s.p.a. behoudt zich het recht voor zonder mededeling en naar onherroepelijk oordeel de producten te kunnen wijzigen. - 148...
Page 149 ALGEMENE INFORMATIE • COMPONENTEN - BESCHERMINGS - EN MEETINSTALLATIES De Pomp Rook thermokoppel Bevindt zich op de rookafvoer en meet de temperatuur. Het “duwt” het water naar de verwarmingsinstallatie. thermokoppel regelt de aansteekfase en bij te lage of te hoge Gesloten expansievat temperatuu “absorbeert”...
Page 150 9. De prestaties van het in de punten 1 en 2 bedoelde product zijn conform met de in het punt 8 aangegeven prestaties. Deze prestatieverklaring wordt verstrekt onder de exclusieve verantwoordelijkheid van de in punt 4 vermelde fabrikant. Getekend in naam en voor rekening van de fabrikant door Edilkamin S.p.A.: Algemeen Directeur Lainate, 30/05/2014 Dott.
Page 151: Installatie
De slechte functionering van het aardecircuit veroorzaakt sto- ringen waar Edilkamin zich niet verantwoordelijk voor acht. In geval van problemen met de elektriciteitsleiding, neem contact op met een elektricien om na te gaan of er een UPS (ononderbroken stroomtoevoer) van ten minste 800 Va met sinusoïdale golf geplaatst moet worden.
Page 152 INSTALLATIE ROOKAFVOER TYPISCHE GEVALLEN Het afvoersysteem mag uitsluitend door de thermokachel Afb. 1 Afb. 2 gebruikt worden (het is niet toegestaan dat de schoorsteen tevens voor andere installaties gebruikt wordt). De rookgassen worden afgevoerd door een buis met een diame- ter van 8 cm die op de achter- of de linkerzijkant geplaatst kan worden.
Page 153 INSTALLATIE ROOKAFVOER DAISY is voorzien voor het aansluiten van de rookafvoer achteraan en aan de linkerzijkant. De thermokachel wordt geleverd met de rookafvoer achteraan (afb. 1). AANSLUITING ROOKGASAFVOER AAN HET ZIJELE- MENT LINKS N.B.: VOER DE AANSLUITING UIT VOORDAT U DE BEKLEDING MONTEERT.
Page 154 De leiding dient over de volgende eigenschappen te be- • Hier volgen een aantal standaardschema’s die Edilkamin ter schikken: beschikking stelt. - Het begin ervan mag niet meer dan 50 cm van de afvoer van De nodige accessoires zijn verkrijgbaar bij uw verkopers.
Page 155 Dit schema is indicatief, de correcte installatie is ten laste van de loodgieter. ACCESSOIRES: In de bovenvermelde schema’s is het gebruik voorzien van accessoires die beschikbaar zijn bij EDILKAMIN S.p.A. Bovendien zijn afzonderlijke onderdelen verkrijgbaar (warmteuitwisselaar, kleppen, enz.). Wend u voor het aanvragen van informatie tot uw plaatselijke dealer.
Page 156: Montage Bekleding
MONTAGE BEKLEDING Afb. 1 Fig. 1 De thermokachel wordt geleverd ( g. 1) met de metalen zijpa- nelen (A-B), de metalen staven (C-D) voor het bevestigen van de horizontale elementen in keramiek reeds gemonteerd. De onderstaande onderdelen zijn afzonderlijk verpakt. •...
Page 157 MONTAGE BEKLEDING Fig. 4/5 Demonteer de twee metalen staven (C-D) van de horizontale elementen in keramiek door de acht schroeven aan de zijkant (Y) en de vier schroeven aan de binnenkant van het bovenpane- el (Z) te verwijderen. Fig. 6 Breng de metalen bevestigingsstaven (C-D) aan op de achter- kant van de horizontale elementen in keramiek onderaan (F) en bovenaan (G) met behulp van de voorziene gaten en de bijgele-...
Page 158 MONTAGE BEKLEDING Afb. 7 Fig. 7 Monteer de horizontale elementen in keramiek (F, G) met de metalen staven (C, D) op de structuur. Monteer de twee metalen zijpanelen (M) en het bovenpaneel (E) die u eerder gedemonteerd heeft opnieuw. Afb. 8 Fig.
Page 159 Een eenvoudige analyse van de pellets kan visueel worden geperst hout) kan door laboratoriumtests worden aangetoond uitgevoerd: en zorgt ervoor dat de garantie te vervallen komt. Edilkamin Goede kwaliteit: glad, regelmatige lengte, niet erg stof g. heeft de producten op dusdanige ontworpen, getest en gepro-...
Page 160 GEBRUIKSAANWIJZINGEN AFSTANDSBEDIENING Hiermee kunnen alle functies beheerd worden. - knipperende icoon: afstandsbediening zoekt net - vaste icoon: aansluiting net actief toetsenbord geblokkeerd (druk op “A” en “M” in parallel voor een paar seconden te vergrendelen of ontgrendelen de toetsenbord) batterij op (3 alkaline batterijen mini stilo) programmering actief alfanumerieke display bestaande uit 16 cijfers in twee rijen elk bestaand uit 8 cijfers...
Page 161 GEBRUIKSAANWIJZINGEN Wormschroef vullen. Afstelling van het uurwerk Door 2 keer op de toets “M” te drukken, gaar u naar het menu Bij het eerste gebruik of bij volledige lediging van de pellet- van het “CLOCK” waar u het uurwerk van de elektronische tank dient u voor het vullen van de wormschroef gelijktijdig kaart kunt instellen.
Page 162 Indien deze correctie niet voldoende is, erd, zal het systeem na verbruik van de 15 kg opnieuw moet u een geautoriseerd dealer Edilkamin raadplegen om een knipperend het opschrift “RESERVE” doen verschijnen. nieuwe afstelling uit te voeren.
Page 163: Onderhoud
ONDERHOUD Koppel het apparaat van de elektrische voeding los, voordat u een willekeurige onderhoudswerkzaamheid uitvoert. Regelmatig onderhoud vormt de basis een goede functione- ring van uw thermokachel. De garantie is niet langer geldig in het geval van eventuele problemen gebonden aan nalatig onderhoud. Wanneer het toestel schoongemaakt moet worden, verschijnt de aanduiding “Clean - exchanger”.
Page 164 ONDERHOUD SEIZOENSGEBONDEN ONDERHOUD (door de dealer) • Algehele reiniging van de binnen- en buitenkant. • Zorgvuldige reiniging van de warmteuitwisselbuizen. • Zorgvuldige reiniging en verwijdering van de afzettingen in de vuurhaard en de desbetreffende ruimte. • Reiniging van de motoren, mechanische controle van de spe- lingen en de bevestigingen.
Page 165: Mogelijke Storingen
MOGELIJKE STORINGEN In dit geval komt de thermokachel automatisch tot stilstand en voert de uitdooffase uit. Op het display wordt een bericht met de reden voor het uitdoven weergegeven (zie hieronder de diverse signaleringen). Haal tijdens het uitdoven wegens een blokkering de stekker nooit uit het stopcontact. Bij blokkering moet eerst de doofprocedure uitgevoerd worden om de thermokachel te kunnen ontsteken (600 seconden met geluidmelding).
Page 166 MOGELIJKE STORINGEN 9) Signalering: H2O TEMPALARM: (treedt in werking als de watersonde defect of losgekoppeld is) Storing: uitschakeling wegens een watertemperatuur boven de 90°C. Een te hoge temperatuur kan te wijten zijn aan: • te kleine installatie: laat door uw Dealer de ECO functie activeren •...
Page 167: Faq
De antwoorden zijn hieronder op beknopte wijze beschreven. Raadpleeg de andere pagina’s van dit document voor overige infor- matie. 1) Wat heb ik nodig om de thermokachel te installeren? Rookgaskanalen van minstens 80 mm diameter of een direct aansluiting met buiten. Luchttoevoer in de installatieruimte van minstens 80 cm Aansluiting voor toevoer en terugvoer aan collector ¾”...
Page 168 CHECK LIST Te integreren met een complete bestudering van het technische blad Plaatsing en installatie • Inbedrijfstelling uitgevoerd door de erkende technische bijstandsdienst die de garantie heeft uitgegeven. • Afname lucht in de kamer • Het rookkanaal/de schoorsteen worden uitsluitend voor de thermokachel gebruikt. maximaal 3 bochten, maximaal 2 meter horizontaal •...
Page 169: Opmerkingen
DATUM EN STEMPEL EVENTUELE INGREPEN ..................................................................................................................................................DATUM EN STEMPEL SEIZOENSGEBONDEN ONDERHOUD ..................................................................................................................................................DATUM EN STEMPEL VERKOPER ...................................... DATUM EN STEMPEL DEALER ...................................... Voor meer informatie gelieve onze website www.edilkamin.com te bezoeken OPMERKINGEN: - 169 - 169...
Page 170 2004/108/EF – Direktivet om elektromagnetisk kompatibilitet EDILKAMIN S.p.A. fralægger sig ethvert ansvar for fejlfunktio- ner på apparatet, i tilfælde af udskiftninger, monteringer og/eller modi kationer, som ikke er udført af personale fra EDILKAMIN eller uden tilladelse fra undertegnede. - 170...
Page 171 - Idriftsætning/afprøvning Skal absolut udføres af det tekniske servicecenter (CAT) autoriseret af Edilkamin for at garantere en korrekt drift. Idriftsætning, i henhold til standarden UNI 10683, består af en række kontrolhandlinger, som afvikles efter varmeovnens installa- tionen og som har til formål at kontrollere systemets korrekte funktion, samt at dette opfylder de gældende forskrifter på...
Page 172: Sikkerhedsoplysninger
• Sørg for, at installationen og første tænding udføres af et elektriske, spændingsbærende komponenter (interne), direkte Servicecenter med autorisation fra Edilkamin (CAT) i overens- kontakt med ilden og varmeovnen komponenter (glas, rør, stemmelse med anvisningerne i denne oversigt;...
Page 173: Generelle Oplysninger
GENERELLE OPLYSNINGER Som brændstof benytter varmeovnen pellets, formet af små cylindre af presset træ, hvis forbrænding styres elektronisk. Varmeovnen er i stand til at varme vand til forsyning af varme- anlægget (radiatorer, håndklædevarmere, gulvvarmepaneler). Der er også taget højde for produktion af varmt luft, som indføres på...
Page 174 GENERELLE OPLYSNINGER • ELEKTRONISKE APPARATER ® LEONARDO er et forbrændingssikkerheds- og reguleringssystem, som muliggør en optimal funktion under ethvert forhold i kraft af to sensorer, som registrerer forbræn- dingskammerets trykniveau og røgens temperatur. Registreringen og den heraf følgende optimering af disse to parametre forekommer kon- stant, således at eventuelle funktionsfejl kan rettes i realtid.
Page 175 GENERELLE OPLYSNINGER DAISY-BRÆNDEOVNEN FÅS MED KERAMIKFRONT I TRE FARVEVARIANTER: - cremefarvet keramik - sort keramik - bordeauxfarvet keramik SIDE FORSIDE 34,5 Ø 8 cm røgudledning Ø 8 cm uscita fumi 14,5 11,5 38,5 BAGSIDE Ø 4 cm Ø 4 cm aria forbrændingsluft...
Page 176 GENERELLE OPLYSNINGER VARMETEKNISKE EGENSKABER i henhold til EN 14785 (Se DoP på s. 178 for andre værdier) Nominel effekt Nedsat effekt Nyttevarmeeffekt Varmeeffekt til vand uden ventilator Varmeeffekt til miljøet Ydelse/effektivitet 91,3 94,9 CO-udledning 13 % O 0,015 0,004 Røgtemperatur °C Brændelsesforbrug kg/h...
Page 177 GENERELLE OPLYSNINGER • KOMPONENTER – SIKKERHEDS- OG REGISTRERINGSANORDNINGER Den Cirkulation Røgens termoelement “Skubber” vandet i retning af varmeanlægget. Anbragt på røgens udledning og a æser temperaturen herpå. Regulerer tændingsfasen og lancerer en blokeringsfase i tilfæl- Lukket ekspansionsbeholder de af for høj eller for lav temperatur. ”Absorberer”...
Page 178 9. Ydeevnen for det produkt, der er anført i punkt 1 og 2, er i overensstemmelse med den deklarerede ydeevne i punkt 8 Denne ydeevnedeklaration udstedes på eneansvar af den fabrikant, der er anført i punkt 4. Underskrevet for Edilkamin S.pA. og på dennes vegne af: Administrerende Direktor Lainate, 30/05/2014 Dott.
Page 179: Installation
Forsyningsledningen skal have et passende tværsnit i forhold til varmeovnens effekt. Fejlbehæftede jordforbindelseskredsløb medfører fejlfunktio- ner, som Edilkamin ikke kan drages til ansvar for. Hvis der opstår problemer med strømforsyningen, skal elektri- ker kontaktes for vurdering af installationen af en kontinuerlig strømforsyningsenhed på...
Page 180 INSTALLATION RØGENS BORTLEDNING TYPISKE TILFÆLDE Bortledningssystemet må kun benyttes til varmeovnen (det Fig. 1 Fig. 2 er ikke tilladt at lede røgen bort gennem en skorsten, som også benyttes til andre anordninger). Røgudledningen sker fra et rør med en diameter på 8 mm, der kan sidde på...
Page 181 INSTALLATION RØGUDGANG DAISY er forberedt til tilslutning af røgudledningsrør fra bagsiden og fra venstre side. Brændeovnen leveres kon gureret til udgang af røgrøret fra bagsiden ( g. 1). TILSLUTNING AF RØGUDGANG FRA VENSTRE SIDE N.B.: TILSLUTNING UDFØRES FØR MONTERING AF BEKLÆDNINGEN.
Page 182 Transportrøret skal omfatter følgende karakteristika: - Røret må ikke starte mere end 50 cm fra ventiludgangen og • I det følgende vises nogle “typiske” skemaer, som Edilkamin skal placeres i selve rummet, hvor SÆTTET er placeret. har til rådighed.
Page 183 NB.: Disse diagrammer er kun vejledende og vvs-installatøren har ansvaret for anlæggets korrekte opbygning. TILBEHØR: I diagrammerne ovenfor er der angivet anvendelsen af det tilgængelige tilbehør i EDILKAMIN S.p.A.-listen. Desuden står de løse dele (veksler, ventiler, osv.) til rådighed hos den lokale forhandler.
Page 184: Beklædningsmontering
BEKLÆDNINGSMONTERING g. 1 Fig. 1 Brændeovnen leveres ( g. 1) med monterede metalsider (A-B) og metalbeslag (C-D) til fastgøring af de lodrette elementer fortil i keramik. Nedenstående dele er derimod pakket separat. • 1 stk. øvre vandet element i keramik (E - g. 3) •...
Page 185 BEKLÆDNINGSMONTERING Fig. 4/5 Afmonter de to metalbeslag (C-D) til fastgøring af de vandrette elementer i keramik ved at fjerne de otte sideskruer (Y) og de re skruer på den invendige side af toppen (Z). Fig. 6 Sæt de nedre (F) og øvre (G) fastgøringsmetalbeslagene (C-D) på...
Page 186 BEKLÆDNINGSMONTERING g. 7 Fig. 7 Monter de vandrette elementer i keramik (F,G) med metalbesla- gene (C,D) på strukturen. Genmontér de to metalsider (M) og toppen (E), som tidligere blev afmonteret fra ovnen. g. 8 Fig. 8 Figuren viser den komplet indrettede brændeovn. Fig.
Page 187 Denne standard fastsætter de kontrolhandlinger, som skal udføres på brugsstedet, med henblik på at forsikre sig om at systemet fungerer korrekt. Den tekniske assistance fra Edilkamin (CAT) vil desuden sørge for at njustere varmeovnen i funktion af pellettypen og instal- lationsforholdene (f.eks. skorstensrørets egenskaber).
Page 188: Brugsanvisning
BRUGSANVISNING FJERNSTYRING Den benyttes til at betjene alle funktionerne til anvendelsen. - blinkende ikon : fjernstyringen søger netforbindelse. - fast lysende ikon: fjernstyringen har aktiv forbindelse låst tastatur (tryk på “A” og “M” samtidig i nogle sekunder for at låse eller oplåse tastaturet). Tomme batterier ( 3 stk.
Page 189 BRUGSANVISNING Genopfyldning af øresnelgen. HANDLINGER DER UDELUKKENDE KAN UDFØRES Ved den første anvendelse eller i tilfælde af fuldstændig MED FJERNSTYRINGEN udtømning af pellet beholderen, for at fylde øresnelgen trykkes Ur indstilling Ved at trykke på knappen”M” i 2” tænder på me- samtidig knapperne”+”...
Page 190 Edilkamin tager ikke ansvaret for variationer i forhold det beskrevne (det kan være forårsaget P1 til P3.w...
Page 191: Vedligeholdelse
VEDLIGEHOLDELSE Kobl altid apparatet fra den elektriske forsyning, inden der udføres nogen form for vedligeholdelse. En planmæssig vedligeholdelse er grundlæggende for var- meovnens korrekte funktion. Eventuelle problemer med udspring i manglende vedligehol- delse er årsag til garantiens bortfald. Hvis der er behov for rengøring vises teksten “Clean - exchanger”...
Page 192 VEDLIGEHOLDELSE SÆSONBETONET VEDLIGEHOLDELSE (skal udføres af et servicecenter med autorisation fra Edilkamin) • Generel rengøring indvendigt og udvendigt • Omhyggelig rengøring af vekslerens rørledninger • Omhyggelig rengøring og eliminering af a ejringer i diglen og dennes sæde • Rengøring af ventilatorer og kontrol af mekanik, spillerum og fæsteelementer...
Page 193: Mulige Ulemper
MULIGE ULEMPER I tilfælde af problemer vil varmeovnen automatisk stoppe og udføre slukningshandlingerne. Der vil blive vist en meddelel- se på displayet med slukningens årsag (jfr. de forskellige meddelelser herunder). Træk aldrig stikket ud under slukning på grund af blokering. Hvis der forekommer en blokering skal man lade slukningsproceduren fuldføre (10 minutter med en akustisk signalering) og herefter trykke på...
Page 194 MULIGE ULEMPER Signalering: ALARM TEMP H20 (griber ind hvis vandsonden er skadet eller frakoblet) Ulempe: Slukning pga. vandtemperatur på over 90°C. En overdrevet temperatur kan afhænge af: • Anlæggets størrelse: Lad servicecenteret aktivere funktionen ECO • Tilstopning: Rens vekslerens rørledning, diglen og røgaftrækket. 10) Signalering: “Kontrol.
Page 195: Faq
Herunder gives svarene i syntetisk form; indhent yderligere detaljer på de andre sider i dette dokument. 1) Hvad skal jeg forberede, for at kunne installere varmeovnen? Et aftræksrør til røgen med en diameter på mindst 80 mm eller en direkte forbindelse til bygningens yderside. Et luftindtag i lokalet på...
Page 196 CHECK LIST Skal integreres med den komplette gennemlæsning af det tekniske diagram Montering og installation • Idriftsætning udført af et autoriseret servicecenter, som har udstedt garantien • Luftindtag i rummet • Røgkanalen/skorstenen huser kun varmeovnens aftræk • Røgkanalen (del af kanalen, der forbinder brændeovnen til skorstensrøret) har: Højst 3 buk og maksimalt 2 meter vandret strækning •...
Page 197: Bemærkninger
..................................................................................................................................................DATO OG STEMPEL FOR SÆSONVEDLIGEHOLDELSE ..................................................................................................................................................DATO OG FORHANDLERS STEMPEL ...................................... DATO OG CAT STEMPEL ...................................... For yderligere afklaringer eller spørgsmål besøg da vore websted på internettet www.edilkamin.com BEMÆRKNINGER: - 197 - 197...
Page 198 Declaração de desempenho (DoP - EK 105 na pág. 206): Ref. Placa dados Declara também que: As caldeiras térmicas a pellet de madeira DAISY atendem aos requisitos das directivas europeias: 2006/95/CE - Directiva de Baixa Tensão; 2004/108/CE - Directiva da Compatibilidade Electromagnética.
Page 199 - Colocação em serviço/ensaios nais Deve rigorosamente ser efetuada pelo - Centro de Assistência Técnica - autorizado pela EDILKAMIN (CAT), para poder regular o funcionamento. A colocação em serviço da maneira descrita pela norma UNI 10683 é constituída por uma série de operações de veri cação realizadas com a caldeira térmica instalada com a nalidade de assegurar-se que o funcionamento do sistema este correcto e que...
Page 200: Informações Para A Segurança
CAT (centro de assistência combustíveis não recomendados, a uma manutenção incorrecta técnica) habilitado pela Edilkamin, segundo as indicações da ou o accionamento repetido da tecla de acendimento sem se ter presente cha; condições aliás indispensáveis para a validação esvaziado o cadinho.
Page 201: Informações Gerais
INFORMAÇÕES GERAIS Esta caldeira térmica utiliza como combustível pellets, con- stituídos por pequenos cilindrinhos de madeira prensada, cuja combustão é gerida electronicamente. Esta caldeira térmica tem a capacidade de aquecer água para alimentar uma instalação de aquecimento (radiadores, aquece- dores de toalhas, painéis radiantes para pavimento). Está...
Page 202 INFORMAÇÕES GERAIS • APARELHAGEM ELECTRÓNICA LEONARDO ® é um sistema de segurança e regulação da combustão que possibilita um funcionamento ideal com quaisquer condições, graças a dois sensores que detectam o nível de pressão na câmara de combustão e a temperatura da fumaça. A detecção e a consequente optimização dos dois parâmetros realizam-se continuamen- te de maneira a corrigirem, em tempo real, eventuais anomalias no funcionamento.
Page 203 INFORMAÇÕES GERAIS A CALDEIRA TÉRMICA DAISY ESTÁ DISPONÍVEL COM PARTE FRONTAL EM CERÂMICA, EM TRÊS CORES: - cerâmica branca nata - cerâmica preta - cerâmica bordô FRENTE LATERAL 34,5 Ø 8 cm uscita fumi Ø 8 cm. saída da fumaça...
Page 204 800 Va em ondas sinusoidais. Diferenças superiores a 10% de alimentação podem provocar problemas no produto. Os dados indicados acima são indicativos e foram obtidos na fase de certi cação junto ao organismo noti cado. EDILKAMIN s.p.a. reserva-se de alterar sem pré-aviso os produtos e a sua opinião. - 204...
Page 205 INFORMAÇÕES GERAIS • COMPONENTES - DISPOSITIVOS DE SEGURANÇA E DETECÇÃO O Circulador Termopar da fumaça. Situado na descarga de fumaça, lê a temperatura da mesma. “Empurra” a água rumo o sistema de aquecimento. Regula a fase de acendimento e, caso a temperatura esteja de- masiado baixa ou demasiado alta, inicia uma fase de bloqueio.
Page 206 9. O desempenho do produto ao qual se referem os pontos 1 e 2 estão em conformidade com o desempenho declarado no ponto 8. É emitida a presente declaração de desempenho sob a responsabilidade exclusiva do fabricante referido no ponto 4. Assinado com nome e por conta do Edilkamin S.p.A. de: Diretor Presidente Lainate, 30/05/2014 Dott.
Page 207: Instalação
A não e ciência do circuito de ligação à terra provoca mal funcio- namento pelo qual a Edilkamin não poderá ser a cargo da mesma. Em caso de problemas na rede elétrica, consultar um eletricista para avaliar a instalação de um grupo de continuidade de pelo menos 800 Va em ondas sinusoidais.
Page 208 INSTALAÇÃO DESCARGA DA FUMAÇA CASOS TÍPICOS O sistema de descarga deve ser único para a caldeira térmi- Fig. 1 Fig. 2 ca (não são admitidas descargas pelo tubo de evacuação da fumaça comum com outros dispositivos). A descarga de fumos é feita pelo tubo com 8 cm de diâmetro. Pode ser instalado na parte de trásou no lado esquerdo.
Page 209 INSTALAÇÃO SAÍDA FUMOS DAISY está preparada para a ligação do tubo de saída de fumos pela parte traseira e pelo lado esquerdo. A salamandra a água é entregue con gurada para a saída do tubo de fumos pela parte traseira ( g. 1).
Page 210 • Em seguida, apresentamos alguns esquemas “típicos” que a mente distanciado do ponto de descarga. Edilkamin coloca à disposição. O tubo de transporte deve ter as seguintes características: Os acessórios para a sua realização podem ser adquiridos junto - Não deve ter origem a mais de 50 cm da descarga da válvula...
Page 211 OBS.: os presentes esquemas são indicativos, a execução correcta é aos cuidados do canalizador. ACESSÓRIOS: Nos esquemas indicados acima, foi previsto o uso de acessórios disponíveis na tabela de preços da EDILKAMIN S.p.A. Também há disponíveis peças avulsas (permutadores, válvulas etc.), pedi-las ao revendedor da zona.
Page 212: Montagem Do Revestimento
MONTAGEM DO REVESTIMENTO g. 1 Fig. 1 A salamandra a água é entregue ( g. 1) com as laterais metáli- cas (A-B) e os suportes metálicos (C-D) para a xação dos elementos horizontais em cerâmica já montados. As peças indicadas abaixo são embaladas à parte. •...
Page 213 MONTAGEM DO REVESTIMENTO Fig. 4/5 Desmontar os dois suportes metálicos (C-D) de xação dos elementos horizontais em cerâmica retirando os oito parafusos laterais (Y) e os quatro parafusos situados dentro do topo (Z). Fig. 6 Inserir na parte posterior dos elementos horizontais em cerâmi- ca inferior (F) e superior (G) os suportes metálicos (C-D) de xação utilizando os furos previstos e os pernos serrilhados M4 fornecidos com o aparelho.
Page 214 MONTAGEM DO REVESTIMENTO g. 7 Fig. 7 Montar na estrutura os elementos horizontais em cerâmica (F, G) com suportes metálicos (C, D). Voltar a montar as laterais metálicas (M) e o topo (E) anterior- mente desmontados da salamandra a água. g.
Page 215 A assistência técnica da Edilkamin (CAT) também será encar- regada pela calibragem da caldeira térmica em função do tipo de pellet e das condições de instalação (p. ex: características do tubo de evacuação de fumaça).
Page 216 INSTRUÇÕES PARA O USO CONTROLO REMOTO Serve para gerenciar todas as funções para o uso. - ícone intermitente: controlo remoto procurando a rede - ícone xo: controlo remoto com conexão activa tecla bloqueada (premir “A” e “M” simultaneamente por alguns segundos para bloquear ou desbloquear o teclado) bateria descarregada (n°3 pilhas alcalinas stilo AAA) programação activada...
Page 217 INSTRUÇÕES PARA O USO Abastecimento parafuso sem m. OPERAÇÕES QUE SOMENTE PODEM SER EFECTUA- DAS ATRAVÉS DO CONTROLO REMOTO Ao efectuar a primeira utilização ou em caso de esvaziamento Regulação relógio completo do reservatório de pellet, para abastecer o parafu- Premindo por 2”...
Page 218 4. COM A CALDEIRA TÉRMICA ACESA mento. Se a caldeira térmica estava con gurada com modular potên- A Edilkamin não responderá de modo algum pelas variações cias, premindo brevemente é possível variar a con guração do em relação ao indicado (pode depender de factores externos).
Page 219: Manutenção
MANUTENÇÃO Antes de realizar qualquer operação de manutenção, desligar o aparelho da rede eléctrica. Uma manutenção regular é a base do bom funcionamento da caldeira térmica. Eventuais problemas por causa de falta de manutenção cau- sam a decadência da garantia. Em caso de necessidade de limpeza, aparece no painel a escrita “Limpiar -scam.re”.
Page 220 MANUTENÇÃO MANUTENÇÃO SAZONAL (aos cuidados de um CAT - centro de assistência técnica da Edilkamin): • Limpeza geral por dentro e por fora; • Limpeza cuidadosa dos tubos da permutação; • Limpeza cuidadosa e retirada das incrustações do cadinho e do respectivo compartimento;...
Page 221: Possíveis Inconvenientes
POSSÍVEIS INCONVENIENTES Caso haja problemas a caldeira térmica pára automaticamente mediante a operação de apagamento e o display visualizará uma escrita relativa ao motivo pelo qual a caldeira apagou-se (ver as várias sinalizações a seguir). Nunca desligar a cha eléctrica da tomada eléctrica durante a fase de apagamento por causa de bloqueio. Caso haja um bloqueio, para reiniciar a caldeira térmica será...
Page 222 - Requerer a intervenção dos Bombeiros NÃO TENTAR APAGAR O FOGO COM ÁGUA! Sucessivamente, requerer a veri cação do aparelho por parte de um Centro de Assistência Técnica Autorizado Edilkamin e solici- tar que a lareira seja veri cada por um técnico autorizado.
Page 223: Perguntas Frequentes
PERGUNTAS FREQUENTES As respostas são apresentadas aqui de forma sintética; para maiores detalhes, consultar as outras páginas do presente documento. 1) O que é necessário preparar para a instalação da caldeira térmica? Descarga de fumaça de pelo menos 80 mm. de diâmetro ou uma ligação directa com o exterior. Entrada de ar no local de pelo menos 80 cm².
Page 224 LISTA DE VERIFICAÇÃO A ser integrada com uma leitura completa da cha técnica Posicionamento e instalação • Colocação em serviço realizada pelo CAT habilitado que emitiu a garantia • Arear o local • A canalização da fumaça/o tubo de evacuação da fumaça recebe apenas descarga da caldeira térmica •...
Page 225: Notas
DATA E CARIMBO EVENTUAIS INTERVENÇÕES ..................................................................................................................................................DATA E CARIMBO MANUTENÇÕES SAZONAIS ..................................................................................................................................................DATA E CARIMBO REVENDEDOR ...................................... DATA E CARIMBO CAT ...................................... Para mais informações ou em caso de necessidade, visite o nosso site www.edilkamin.com NOTAS: - 225...
Page 226 Check list ..............str. 252 Uwagi ............... str. 253 Uwagi ............... str. 253 Firma EDILKAMIN S.p.A.. z siedzib w Via Vincenzo Monti 47 - 20123 Milano - Nr NIP 00192220192 O wiadcza z pe n odopwiedzialno ci , e: Piec na pelet drzewny wymieniony poni ej jest zgodny z Norm...
Page 227 . Dane teleadresowe najbli szego punltu seriwsowego otrzymaj Pa stwo u sprzedawcy lub na stronie www.edilkamin.com. Nieprawid owa instalacja, brak wymaganej konserwacji oraz niezgodne z przeznaczeniem wykorzystanie piecyka powoduj prze-...
Page 228: Informacje Dotycz Ce Bezpieczestwa
• Upewni si , e instalacja i pierwsze rozpalenie piecyka nia urz dzenia wynika mog z nieprzestrzegania zasad zosta o wykonane przez autoryzowany serwis Edilkamin instalacji oraz z bezpo redniego kontaktu z wewn trznymi zgodnie ze wskazówkami zawartymi w niniejszej instrukcji; s cz ciami elektrycznymi, b d cymi pod napi ciem, z to warunki niezb dne do uruchomienia biegu gwarancji.
Page 229: Informacje Ogólne
INFORMACJE OGÓLNE Piecyk wykorzystuje jako paliwo pelet, który jest granulatem wykonanym ze sprasowanych odpadów drzewnych, proces spalania jest sterowany elektronicznie. Piecyk mo e ogrzewa wod w instalacji c.o.(kaloryfery, gr- zejniki azienkowe, ogrzewanie pod ogowe). Przewiduje si równie wytwarzanie gor cego powietrza, które jest oddawane do pomieszczenia, w któym piecyk jest zain- stalowany, za pomoc specjalnego wentylatora, przez kratk nawiewn w górnej cz ci piecyka.
Page 230 INFORMACJE OGÓLNE • URZ DZENIA ELEKTRONICZNE LEONARDO® to system zabezpieczaj cy i reguluj cy spalanie, który umo liwia optymalne dzia anie urz dzenia w ka dych warunkach dzi ki dwóm czujnikom, które dokonuj pomiaru poziomu ci nienia w komorze spalania i temperatury spalin. Pomiar i nast puj ca w jego wyniku optymalizacja obu parametrów nast puj w sposób ci g y, umo liwiaj c korekt ewentualnych nieprawid owo ci dzia ania w czasie rzeczywistym.
Page 231 INFORMACJE OGÓLNE PIECYK DAISY JEST DOST PNY Z FRONTEM CERAMICZNYM, W TRZECH WERSJACH KOLORYSTYCZNYCH: - ceramika w kolorze mietankowym - ceramika w kolorze czarnym - ceramika w kolorze bordowym PRZÓD 34,5 Ø 8 odprowadzenie Ø 8 cm uscita fumi spalin...
Page 232 UPS min 800 Va o fali sinusoidalnej. Wahania napi cia wi ksze ni 10% mog powodowa problemy w pracy piecyka. Powy sze dane s orientacyjne i zmierzone w fazie certy kacji urz dzenia. EDILKAMIN zastrzega sobie prawo do wprowadzania zmian w produkcie, bez uprzedzenia i wed ug w asnego uznania. - 232...
Page 233 INFORMACJE OGÓLNE • KOMPONENTY, URZ DZENIA ZABEZPIECZAJ CE I POMIAROWE Termopara spalin Pompa “T oczy” wod do instalacji centralnego ogrzewania. Znajduje si w przewodzie odprowadzania spalin i odczytuje ich temperatur . Zamkni te naczynie wzbiorcze Jej odczyt reguluje proces rozpalania oraz w przypadku zbyt ”Assorbe”...
Page 234 EDILKAMIN S.p.A. (Article 11-5) Via Mascagni, 7 – 20020 Lainate (MI) Italy tel. +39 02 937621 – mail@edilkamin.com 5. Name and address of the agent (Article 12-2) 6. Assessment and verification system for constancy of System 3 and System 4 performance (Annex 5) 7.
Page 235: Instalacja
Lini zasilaj c wykona z przewodu o przekroju odpowiadaj cym mocy urz dzenia. Niesprawne dzia anie obwodu uziemienia mo e by powodem z ego funkcjonowania piecyka, za które Edilkamin nie ponosi adnej odpowiedzialno ci. W razie problemów z sieci zasilaj c rozwa y zastosowanie UPS przynajmniej 800 Va o fali sinusoidalnej.
Page 236 INSTALACJA TYPOWE PRZYPADKI ODPROWADZENIE SPALIN Rys. 1 Rys. 2 Piecyk musi posiada w asny system odprowadzania (nie wolno korzysta z kana u spalinowego, do którego pod czone s inne urz dzenia). W Niemczech odprowadzenie spalin mo e by realizowa- ne w kominie wspólnym dla wielu urz dze po uprzednim sprawdzeniu przez kominiarza.
Page 237 INSTALACJA ODPROWADZENIE SPALIN DAISY posiada mo liwo pod czenie przewodu odprowadzania spalin z ty u lub z lewej strony urz dzenia. Piecyk dostarczany jest fabrycznie w kon guracji przewiduj cej pod czenie do tylnego kró ca odprowadzania spalin (rys. 1).
Page 238 • Instalacj nape ni przez kurek dopuszczaj cy (prosimy nie Obwody mo na atwo rozdzieli poprzez zastosowanie zestawu przekracza ci nienia 1,5 bar). KIT A2 dostarczanego przez Edilkamin. Czynno odpowietrzania warto powtarza od czasu do czasu • Umieszczenie w instalacji bufora (zbiornika buforowego) jest podczas eksploatacji urz dzenia oraz ka dorazowo po zalecane ale nie wymagane.
Page 239 UWAGA: Schematy maj charakter przykadowy, w a ciwe wykonanie instalacji nale y do instalatora. AKCESORIA: Na schemacie powy ej przewidziano zastosowanie akcesoriów dost pnych w cenniku Edilkamin Ponadto dost pne s równie poszczególne elementy (wymiennik, zawory, itp.), prosimy zwróci si do dystrybutora.
Page 240: Monta Obudowy
MONTA OBUDOWY rys. 1 Rys. 1 Piecyk jest dostarczany (rys. 1) z ju zamontowanymi meta- lowymi bokami (A-B) oraz metalowymi kotwami (C-D) do mocowania poziomych elementów ceramicznych. Ni ej wymienione elementy s natomiast pakowane osobno. • 1 górny element poziomy z ceramiki (F - rys. 3) •...
Page 241 MONTA OBUDOWY Rys. 4/5 Zdemontowac dwie metalowe kotwy (C-D) mocuj ce pozio- me elementy ceramiczne usuwaj c osiem bocznych rub (Y) i cztery rube znaduj ce si na p ycie górnej (Z). Rys. 6 Na ty dolnego (F) i górnego (G) elementu ceramicznego za- montowac kotwy (C-D) mocuj ce wykorzystuj c przewidziane otwory oraz rade kowane ko ki M4 dostarczane z piecykiem.
Page 242 MONTA OBUDOWY rys. 7 Rys. 7 Zamontowa na korpusie ceramiczne elementy poziome (F, G) wraz z metalowymi kotwami (C, D). Zamontowa metalowe cianki boczne (M) oraz p yt górn (E) zdemontowane wcze niej z piecyka. rys. 8 Rys. 8 Rysunek przedstawia ca kowicie zmontowany piecyk. rys.
Page 243: Istrukcja Obs Ugi
Pelet dobrej jako ci: g adki, równej d ugo ci, zbity. urz dzenie. Firma EdilKamin zaprojektowa a, przetestowa a Pelet nieodpowiedni: pop kany na d ugo ci i szeroko ci, i zaprogramowa a swoje produkty, aby gwarantowa y one niedostatecznie zbity, nierównej d ugo ci, z obecno ci cia...
Page 244 INSTRUKCJA OBS UGI PILOT RADIOWY S u y do sterowania wszystkimi funkcjami u ytkowymi. - symbol miga: pilot radiowy szuka sieci - symbol pod wietlony: pilot radiowy nawi za po czenie klawiatura zablokowana (wcisn “A” i “M” jednocze nie na kilka sekund w celu odblokowania lub zablokowania klawiatu- wyczerpana bateria (3 baterie alkaliczne AAA) programowanie w czone...
Page 245 ISTRUKCJA OBS UGI Nape nianie podajnika limakowego. OPERACJE, KTÓRE MOG BY WYKONANE CZNIE PRZY U YCIU PILOTA Przy pierwszym uruchomieniu lub gdy zasobnik pele- Ustawienie zegara tu ca kowicie si opró ni, celem nape nienia limaka Wciskaj c przez 2 sekundy klawisz „M” przechodzimy do nale y wcisn równocze nie na kilka sekund przyciski Menu „OROLOGIO”...
Page 246 ZERWA”). Je li taka regulacja oka e si niewystarczaj ca nale y Nale y wówczas ka dorazowo powtórzy ca operacj od skontaktowa si z serwisem Edilkamin w celu ustawienia punktu 1 do punktu 5 (chyba, e adujemy inn ilo peletu).
Page 247: Konserwacja
KONSERWACJA Przed wykonaniem jakichkolwiek czynno ci konserwacji nale y od czy urz dzenie od sieci zasilania elektrycznego. Regularne przeprowadzanie konserwacji jest podstawowym warunkiem prawid owego dzia ania piecyka. ZANIEDBANIE CZYNNO CI KONSERWACYJNYCH UNIEMO LIWIA prawid owe dzia anie piecyka. Ewentualne problemy spowodowane brakiem konserwacji powoduj utrat gwarancji.
Page 248 KONSERWACJA KONSERWACJA SEZONOWA – wykonuje serwis • Ogólne czyszczenie zewn trznych i wewn trznych cz ci urz dzenia •Dok adne czyszczenie przewodów rurowych wymiennika • Dok adne czyszczenie i usuni cie powsta ego osadu z palnika i komory spalania • Czyszczenie wentylatorów, sprawdzenie mechaniczne luzów i mocowa •...
Page 249 POST POWANIE W PRZYPADKU NIEPRAWID OWO CI W przypadku wyst pienia problemów piecyk zatrzymuje si automatycznie, wykonuj c operacj wygaszania, a na wy wietlaczu pojawia si napis okre laj cy przyczyn wy czenia (zobacz poni ej ró nego rodzaju komunikaty). Nigdy nie nale y od cza wtyczki podczas fazy wygaszania alarmowego.
Page 250 - u y ga nicy CO - wezwa stra po arn NIE USI OWA GASI PO ARU WOD ! Nast pnie poprosi o sprawdzenie urz dzenia przez serwis techniczny Edilkamin oraz sprawdzenie przewodu kominowego przez autoryzowanego technika - kominiarza. - 250...
Page 251 NAJCZ CIEJ ZADAWANE PYTANIA Odpowiedzi tu podane maj skrócon form , ale szczegó owe informacje znajduj si w niniejszej instrukcji. 1) Co jest potrzebne w lokalu, aby móc zainstalowa piecyk z p aszczem wodnym? Kana odprowadzaj cy spaliny o minimalnym przekroju 80 mm. Pobór powietrza do lokalu z zewn trz min 80cm2.
Page 252: Check List
CHECK LIST W po czeniu ze szczegó owym zapoznaniem si z kart techniczn . Ustawienie i instalacja: • Instalacja wykonana przez autoryzowany personel producenta, który wystawi gwarancj i przekaza podr cznik konserwacji • Doprowadzenie powietrza do pomieszczenia • Kana dymowy/ przewód kominowy odbiera tylko spaliny z pieca •...
Page 253: Uwagi
..................................................................................................................................................DATA I PIECZ POTWIERDZAJ CA WYKONANIE PRZEGL DU OKRESOWEGO ..................................................................................................................................................DATA I PIECZ SPRZEDAWCY ...................................... DATA I PIECZ SERWISU ...................................... Dodatkowe informacje znajd Pa stwo na naszej stronie internetowej www.edilkamin.com UWAGI: - 253...
Page 254 Check list ................ str. 280 Poznámky ................ str. 281 Poznámky ................ str. 281 Firma EDILKAMIN S.p.A. se sídlem Via Vincenzo Monti 47 – 20123 Milano – I O/DI 00192220192 Prohlašuje na vlastní odpov dnost, že: Níže uvedená peletová kamna jsou ve shod s Na ízením EU...
Page 255 U prodejce nebo na stránce www.edilkamin.com nebo na zeleném ísle m žete najít kontakt na nejbližší Servisní St edisko. - nesprávná instalace, nesprávn provedená údržba, nevhodné použití výrobku jsou d vody, kdy výrobce nenese odpov dnost za p ípadné...
Page 256 • Zabezpe te, aby byla kamna uvedena do provozu autori- ohn m a horkými ástmi (sklo, potrubí, výstup horkého vzdu- zovaným servisem rmy Edilkamin (technickým servisním chu) nebo spalováním cizích látek a nedoporu ených paliv, st ediskem – CAT) dle pokyn v tomto návod ; tato podmínka je nesprávné...
Page 257: Obecné Informace
OBECNÉ INFORMACE Kamna využívají jako palivo d evní pelety ve tvaru malých vále k z lisovaného d eva, jejichž spalování je ízeno elektro- nicky. Kamna oh ívají vodu, která je následn rozvád na do topného za ízení (radiátory, sálavé panely, podlahové vytáp ní).
Page 258 OBECNÉ INFORMACE • ELEKTRONICKÉ SYSTÉMY LEONARDO® je bezpe nostní a regula ní systém spalování, který zajiš uje optimální chod za všech provozních podmínek. Systém funguje na bázi dvou sníma pro m ení hodnoty tlaku ve spalovací komo e a teploty spalin. Detekce a následná...
Page 259 OBECNÉ INFORMACE KAMNA DAISY JSOU K DISPOZICI VE VERZI S KERAMICKÝM ELNÍM KRYTEM, VE T ECH BAREVNÝCH VYHOTOVENÍCH: - krémov bílá keramika - erná keramika - bordó keramika ELNÍ POHLED BO NÍ POHLED 34,5 Ø 8 cm výstup spalinového potrubí...
Page 260 10% by mohly poškodit výrobek. Výše uvedené údaje jsou orienta ní a získané ve fázi certi kace u certi kované instituce. Spole nost EDILKAMIN s.p.a. si vyhrazuje právo zm ny výrobk bez p edchozího upozorn ní dle svého zvážení. - 260...
Page 261 VŠEOBECNÉ INFORMACE • KOMPONENTY - BEZPE NOSTNÍ A SNÍMACÍ ZA ÍZENÍ Spalinový termo lánek erpadlo Je umíst ný na vývodu spalin a snímá jejich teplotu. „Tla í“ teplou vodu do okruhu vytáp ní Reguluje fázi zapálení v p ípad p íliš nízké teploty a p i p íliš vysoké...
Page 262 Toto prohlášení je vydáváno na výhradní odpov dnost výrobce dle bodu 4. Si rilascia la presente dichiarazione di prestazione sotto la responsabilità esclusiva del fabbricante di cui al punto 4. Podpis jménem spole nosti Edilkamin S.p.A.: Firmato a nome e per conto di Edilkamin S.p.A. da: Pov ený správce Amministratore Delegato Dott.
Page 263: Instalace
Napájecí vedení musí mít pr ez odpovídající maximálnímu p íkonu p ístroje. Neú innost zemnícího okruhu zp sobuje špatný chod kamen, za který spole nost EdilKamin neodpovídá. V p ípad vzniku jakýchkoli potíží v elektrické síti se obracejte na odborný technický personál (elektriká ) a zvažte instala- ci systému UPS o hodnot alespo 800 Va a sinusoidálních...
Page 264 INSTALACE TYPICKÉ P ÍPADY ODTAH SPALIN Obr. 1 Obr. 2 Kamna musí být vybavena separovaným okruhem pro odtah spalin (není p ípustné zaúst ní do komína spole n s jinými za ízeními). Odvod spalin umíst ný na zadní stran musí být p ipojen na potrubí...
Page 265 INSTALACE ODTAH SPALIN Kamna DAISY jsou uzp sobena k p ipojení spalinového odtahového potrubí, které je umíst no v zadní a levé bo ní ásti kamen. Kamna jsou dodávána v kon guraci pro p ipojení spalinového odtahového potrubí v zadní ásti (obr. 1).
Page 266 • V následující ásti jsou uvedeny p ípady „typického“ zapojení, doporu ené spole ností Edilkamin. Dopl kové vybavení pro realizaci zapojení lze objednat u autorizovaných prodejc . - 266...
Page 267 INSTALACE • HYDRAULICKÉ ZAPOJENÍ: TOPNÉ ZA ÍZENÍ S KAMNY JAKO JEDINÝ ZDROJ TEPLA POPIS: AF: Studená voda AL: Vodovodní p ípojka Napl ování/dopl ování GR: Tlakový reduktor MI: P ívodní potrubí systému Ob hové erpadlo RA: Radiátory Zp tný systém potrubí Vypoušt ní...
Page 268 MONTÁŽ OPLÁŠT NÍ Obr. 1 Obr. 1 Kamna jsou dodávána (Obr. 1) s instalovanými bo ními kovovými st nami (A-B) a kovovými konzolemi (C-D) pro uchycení vodorovných keramických prvk . Níže uvedené kusy jsou baleny extra. • 1 horní keramický vodorovný prvek (F - Obr. 3) •...
Page 269 MONTÁŽ OPLÁŠT NÍ Obr. 4/5 Vyšroubujte osm bo ních šroub (Y) a ty i xa ní šrouby, umíst né ve vnit ní ásti víka (Z) a prove te demontáž dvou kovových konzol (C-D) uchycující vodorovné keramické prvky. Obr. 6 Alikujte do zadní ásti spodní (F) a horní (G) vodorovný prvek a kovové...
Page 270 MONTÁŽ OPLÁŠT NÍ Obr. 7 Obr. 7 Nainstalujte na konstrukci vodorovné keramické prvky (F,G) v etn kovových konzolí (C,D). Nainstalujte dv kovové bo ní st ny (M) a horní kryt (E) které jste v p edchozí fázi sejmuli z kamen. Obr.
Page 271: Uživatelské Pokyny
V této norm jsou uvedeny kontroly, které je t eba provést na míst za ú elem ov ení správného fungování systému. Technický servis rmy Edilkamin (CAT) zajistí také se ízení kamen na základ typu pelet a instala ních podmínek (nap .
Page 272 UŽIVATELSKÉ POKYNY DÁLKOVÉ OVLÁDÁNÍ Slouží k ízení všech uživatelských funkcí - blikající ikona: dálkový ovlada vyhledává sí - stabiln svítící ikona: aktivní spojení dálkového ovlada e tzablokovaná klávesnice (pro odblokování, i zablokování klávesnice stiskn te “A” a “M” sou asn a podržte stisknuté po n kolik sekund) vybitá...
Page 273 UŽIVATELSKÉ POKYNY POSTUPY, KTERÉ SE PROVÁDÍ POUZE POMOCÍ Pln ní šnekového podava e DÁLKOVÉHO OVLADA E P i prvním pln ní, nebo v p ípad celkového vyprázdn ní Se ízení hodin peletového zásobníku stiskn te sou asn a podržte stisknutá Stiskn te na 2“...
Page 274 Opakujte výše uvedený postup od bodu 1 do bodu 5 p i každém V p ípad , že by tato úprava nebyla dosta ující, obra te se na dopln ní pelet (libovolné). servisní st edisko výrobce, spole nosti Edilkamin ( CAT), které zajistí nové se ízení. NOUZOVÉ TLA ÍTKO V p ípad poruchy dálkového ovlada e je možno upravovat...
Page 275: Údržba
ÚDRŽBA P ed zahájením jakékoli údržby odpojte za ízení od p ívodu elektrické energie. ádná údržba je základné podmínkou pro bezporuchový provoz kamen. V p ípad provozních problém , vzniklých v d sledku nedostate n provád né údržby dochází k úpadku platnosti záruky.
Page 276 ÚDRŽBA SEZÓNNÍ ÚDRŽBA (tyto postupy provádí technický servis spole nosti Edilkamin CAT) • Prove te celkové vy išt ní vn jšího krytu i vnit ních prostor kamen. • Pe livé vy išt ní vým níkového potrubí. • Prove te pe livou o istu a odstran ní krusty ze spalovacího kelímku a topeništ...
Page 277 PORADCE P I MOŽNÝCH POTÍŽÍCH V p ípad potíží se kamna automaticky zablokují a na displeji bude znázorn n nápis o d vodu vypnutí jednotky (viz vysv tlivky k r zným typ m hlášení níže). Nikdy nevypojujte zástr ku v pr b hu vypínání v d sledku blokace. V p ípad blokace je pro op tovné...
Page 278 - Do n kolika sekund dojde k automatické synchronizaci rádiového kanálu 14) Porucha: V pr b hu fáze zapalování dochází k “vyhození diferenciálu” (ur eno pro autorizovaný servis Edilkamin) Odstran ní: • Ov te stav zapalovacího odporu, elektrického systému a elektrických komponent 15) Porucha: Ze za ízení...
Page 279 Odpov di zde uvedené jsou stru né. Podrobn jší informace naleznete na p íslušných stránkách tohoto dokumentu. 1) Co musím p ipravit, abych mohl instalovat kamna? Odtah spalin o minimálním pr m ru 80 mm, nebo p ímý vývod odtahového potrubí vn budovu.. V trací...
Page 280: Check List
Telefonický kombinátor pro zapalování na dálku Je možné zajistit dálkové zapalování prost ednictvím telefonního kombinátoru p ipojením k sériovému portu na zadní ásti kamen pomocí zvláštního kabelu. Pro montáž se obra te na servisní st edisko Edilkamin CAT. SOUSTAVA PRO BO NÍ ODTAH SPALIN P ÍSLUŠENSTVÍ...
Page 281: Poznámky
..................................................................................................................................................DATUM A RAZÍTKO ZÁSAH SEZÓNNÍ ÚDRŽBY ..................................................................................................................................................DATUM A RAZÍTKO PRODEJCE ...................................... DATUM A RAZÍTKO AUTORIZOVANÉHO SERVISU ...................................... Pro podrobn jší informace, i objasn ní navštivte naše internetové stránky www.edilkamin.com POZNÁMKY: - 281...
