R
ÉGLAGES SUR PLACE
Les valeurs par défaut mentionnées dans "Tableau de
REMARQUE
réglage sur place" à la page 15 sont les valeurs
d'usine.
Les
valeurs
sélectionnées en fonction de l'application. Ces valeurs
seront confirmées par l'installateur.
ATTENTION
Les réglages sur place [2] dépendent de la réglementation
locale et nationale en vigueur.
Les réglages sur place [9] dépendent de l'application.
Avant de changer ces réglages, les nouvelles valeurs
seront confirmées par l'installateur et/ou seront conformes
à la réglementation locale et nationale.
L'unité intérieure doit être configurée par l'installateur pour qu'elle
corresponde à l'environnement d'installation (climat extérieur, options
installées, etc.) et la demande de l'utilisateur. Toutefois, les réglages
sur place mentionnés dans "Tableau de réglage sur place" à la
page 15 peuvent être modifiés selon les préférences du client. Pour
ce faire, un nombre de réglages sur place est disponible. Ces
réglages sur place sont accessibles et programmables via l'interface
utilisateur de l'unité intérieure.
Chaque réglage sur place reçoit un numéro à 3 chiffres ou code, par
exemple [1-03], qui apparaît à l'écran de l'interface utilisateur. Le
premier chiffre [1] indique le 'premier code' ou le groupe de réglage
sur place. Les second et troisième chiffres [03] ensemble indiquent le
'second code'.
Une liste de tous les réglages sur place et des valeurs par défaut est
donnée sous "Tableau de réglage sur place" à la page 15. Dans cette
même liste, il y a 2 colonnes permettant d'enregistrer la date et la
valeur des réglages sur place modifiés par rapport à la valeur par
défaut.
Une description détaillée de chaque réglage sur place est donnée
sous "Description détaillée" à la page 12.
Procédure
Pour changer un ou plusieurs réglages sur place, procéder comme
suit.

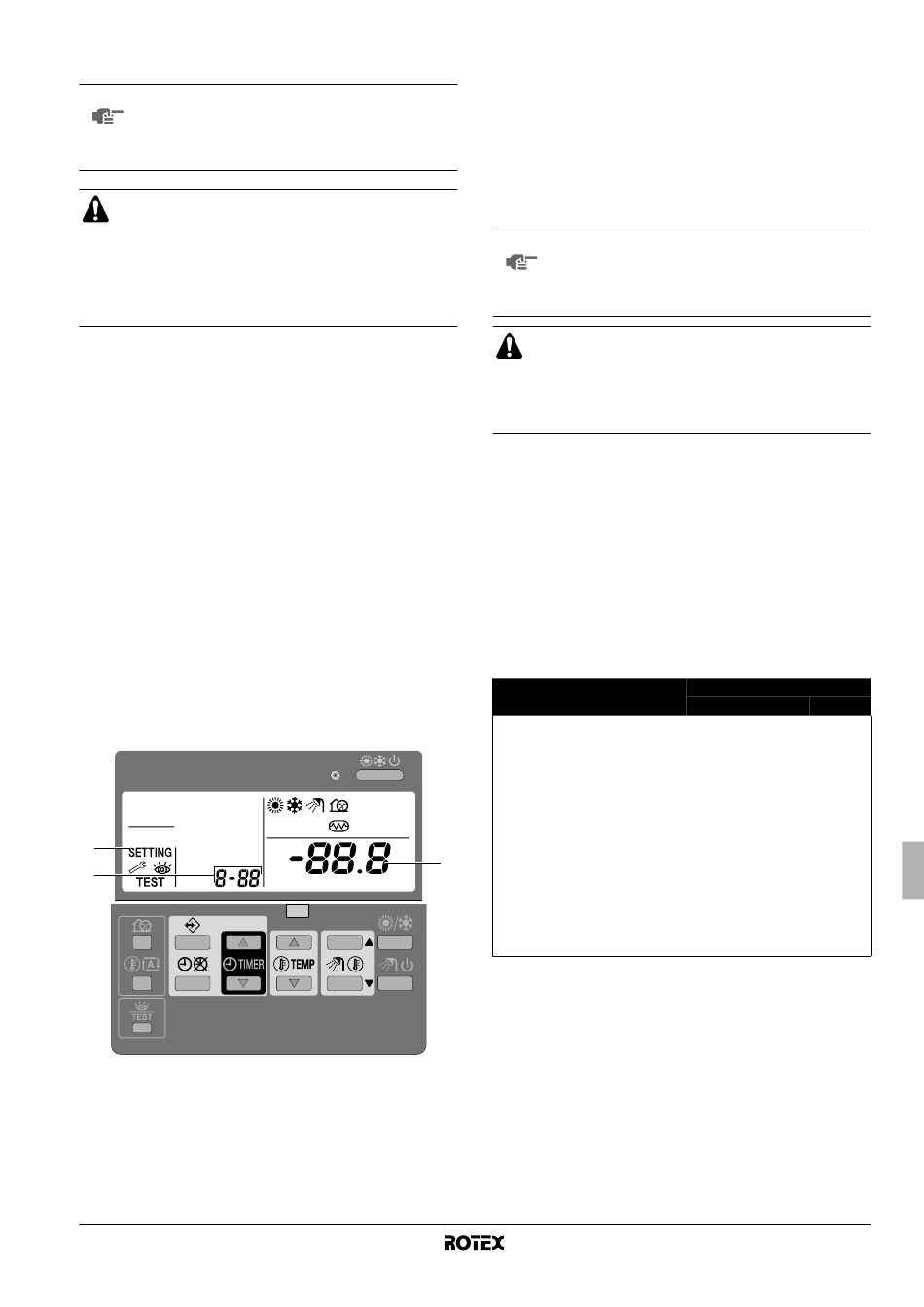

3
2
Appuyer sur le bouton z pendant un minimum de 5 secondes
1
pour entrer en FIELD SET MODE.
L'icône $ (3) s'affichera. Le code de réglage sur place
actuellement sélectionné s'affiche ; (2), avec la valeur
réglée affichée à droite - (1).
2
Appuyer sur le bouton bgi pour sélectionner le premier
code de réglage sur place approprié.
RKHBH/X008BA
Unité intérieure pour système de pompe à chaleur air à eau et
options
4PW54225-1
initiales
réelles
seront
1
3
Appuyer sur le bouton bgj pour sélectionner le second
code de réglage sur place approprié.
Appuyer sur le bouton pfi et sur le bouton pfj
4
pour changer la valeur réglée du réglage sur place sélectionné.
5
Conserver la nouvelle valeur en appuyant sur le bouton pr.
6
Répéter les étapes 2 à 4 pour changer les autres réglages sur
place si nécessaire.
7
Lorsque c'est terminé, appuyer sur le bouton z pour quitter
FIELD SET MODE.
Les changements effectués à un réglage sur place
REMARQUE
spécifique sont uniquement conservés lorsque le
bouton pr est enfoncé. La navigation vers un
nouveau code de réglage sur place ou la pression sur
le bouton z éliminera le changement fait.
Avant l'expédition, les valeurs réglées ont été réglées
comme illustré sous "Tableau de réglage sur place" à
la page 15.
Au moment de quitter FIELD SET MODE, "88" peut
s'afficher sur l'écran LCD de l'interface utilisateur
pendant que l'unité s'initialise.
Description détaillée
[0] Niveau de permission utilisateur
Si nécessaire, certains boutons de l'interface utilisateur peuvent être
rendus indisponibles à l'utilisateur.
Trois niveaux de permission sont définis (voir le tableau ci-dessous).
Le passage entre le niveau 1 et le niveau 2/3 se fait en appuyant
simultanément sur le touches pfi et pfj puis en
appuyant tout de suite après sur les touches s et ba, et en
maintenant les 4 touches enfoncées pendant au moins 5 secondes
(en mode normal). A noter qu'aucune indication concernant
l'interface utilisateur n'est donnée. Lorsque le niveau 2/3 est
sélectionné, le niveau de permission réel — soit le niveau 2, soit le
niveau 3 — est déterminé par le réglage sur place [0-00].
Bouton
Bouton de mode
s
discret
ba
Bouton de loi d'eau
Bouton
pr
d'activation/désactivati
on de temporisateur
Bouton de
<
programmation
pf
i
Boutons de réglage
de l'heure
pf
j
Touche
z
d'inspection/fonctionne
ment d'essai
Niveau de permission
1
2
3
utilisable
utilisable
utilisable
utilisable
utilisable
utilisables
utilisable
