3.
Utilisez un tournevis Torx® T15 pour retirer les quatre vis de
montage D du panneau arrière du XPO
4.
Maintenez l'appareil et faites pivoter le XPO
l'étiquette du panneau arrière soit orientée vers le bas.

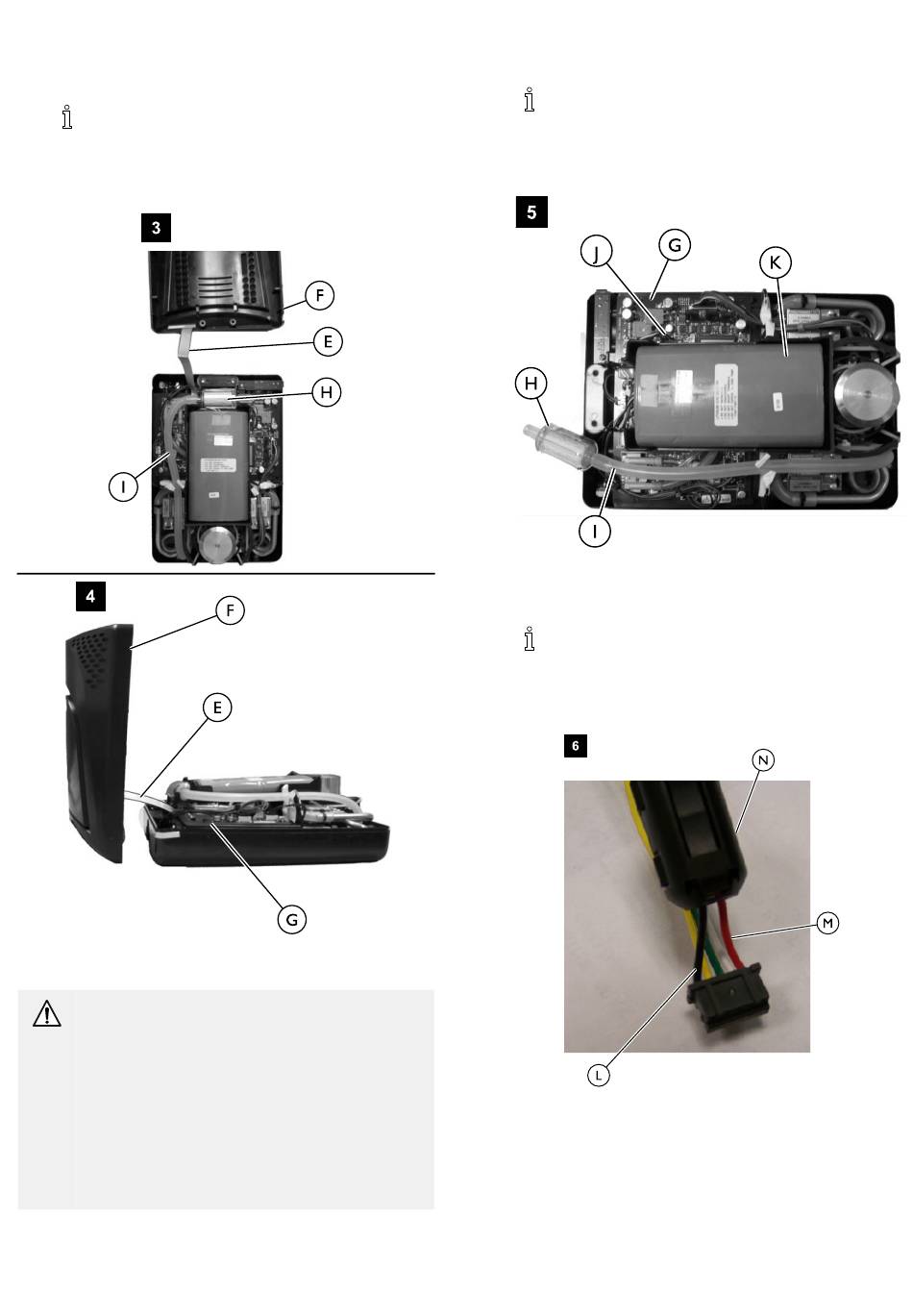

Le câble-ruban E est connecté au cache avant F et à la
plaquette de circuit imprimé (PCB) interne. Ouvrez le
XPO
uniquement comme indiqué aux fig. 3 et 4.
2
5.
Soulevez doucement le cache avant F en veillant à ne pas
endommager le câble-ruban E (fig. 3 et 4).
3.2 Remplacement de la batterie du XPO
CAUTION!
– Avant de manipuler la plaquette de circuit imprimé
(PCB) interne, assurez-vous d'être correctement relié
à la terre pour éviter tout dommage dû à l'électricité
statique sur les composants de la plaquette.
– Vous DEVEZ vous munir d'une dragonne antistatique
reliée à la terre au moyen d'une pince crocodile.
– Un conduit électrique ou une conduite d'eau suffisent
normalement en l'absence d'un contact de masse
approprié.
– Vérifiez scrupuleusement que la pince crocodile est en
contact avec une surface métallique nue.
1.
Suivez les étapes de la section 3.1 Accessing the XPO
page 2 .
2.
Sortez le filtre d'entrée d'air H rattaché à la tubulure I du
support (fig. 5).
1154285B
.
2
de manière à ce que
2
2
Battery,
2
Débranchez le faisceau électrique de la batterie J de la plaquette
3.
de circuit imprimé (PCB) interne G.
Retirez la batterie K de l'enveloppe isolante et de son logement.
4.
L'enveloppe isolante se trouve entre la batterie et le fond
du logement. Elle est constituée d'un matériau doux et
spongieux qui adhère au logement. Si l'enveloppe isolante
est endommagée ou arrachée lors de la dépose de la
batterie, remplacez-la.
Localisez le fil noir L et le fil rouge M sur le nouveau bloc
5.
batterie (fig. 6).
6.
Séparez les fils noir et rouge du reste des fils (jaune, blanc et vert).
Les fils rouge et noir NE DOIVENT PAS être enroulés.
Reportez-vous à la fig. 6.
7.
Ouvrez la ferrite N.
8.
Placez-la autour des fils noir et rouge.
9.
Fermez et verrouillez la ferrite autour des fils noir et rouge.
10. Faites glisser la ferrite pour vous assurer qu'elle ne pince pas les
fils.
5
