• Endress+Hauser propose des anneaux de rinçage comme accessoires pour permettre le nettoyage
de la membrane sans retirer le transmetteur du process. Pous plus d' i nformations, veuillez
contacter votre agence Endress+Hauser.
• Nous vous recommandons de réaliser un NEP (nettoyage en place (eau chaude)) avant une SEP
(stérilisation en place (vapeur)) pour les séparateurs tubulaires. Le recours fréquent à la
stérilisation en place (SEP) augmente la contrainte sur la membrane de process. Dans des
conditions défavorables sur le long terme, nous ne pouvons pas exclure qu' u ne variation fréquente
de la température puisse entraîner la fatigue du matériau de la membrane de process et donc
conduire à des fuites éventuelles.
Systèmes avec séparateur à membrane
• Le séparateur associé au transmetteur forme un système étalonné fermé qui est rempli via des
orifices de remplissage. Ces orifices sont scellés et ne doivent pas être ouverts.
• Dans le cas d' a ppareils avec séparateurs et capillaires, le décalage du zéro causé par la pression
hydrostatique de la colonne de liquide de remplissage dans les capillaires doit être pris en compte
lors du choix de la cellule de mesure. Si vous choisissez une cellule de mesure avec une petite
gamme de mesure, la gamme nominale du capteur peut être dépassée du fait de la correction de
position (voir la figure et l' e xemple ci-dessous).
• Pour les appareils avec capillaire, il est recommandé d' u tiliser un dispositif de fixation adapté
(étrier de montage).
• Lors du montage, il faut prévoir une décharge de traction suffisante pour éviter que le capillaire ne
se courbe (rayon de courbure du capillaire ≥ 100 mm (3,94 in)
• Pour des instructions de montage détaillées, Endress+Hauser propose à ses clients l' o util gratuit
"Applicator Sizing pour séparateur à membrane", disponible sur CD ou en ligne sous
"www.fr.endress.com/applicator".

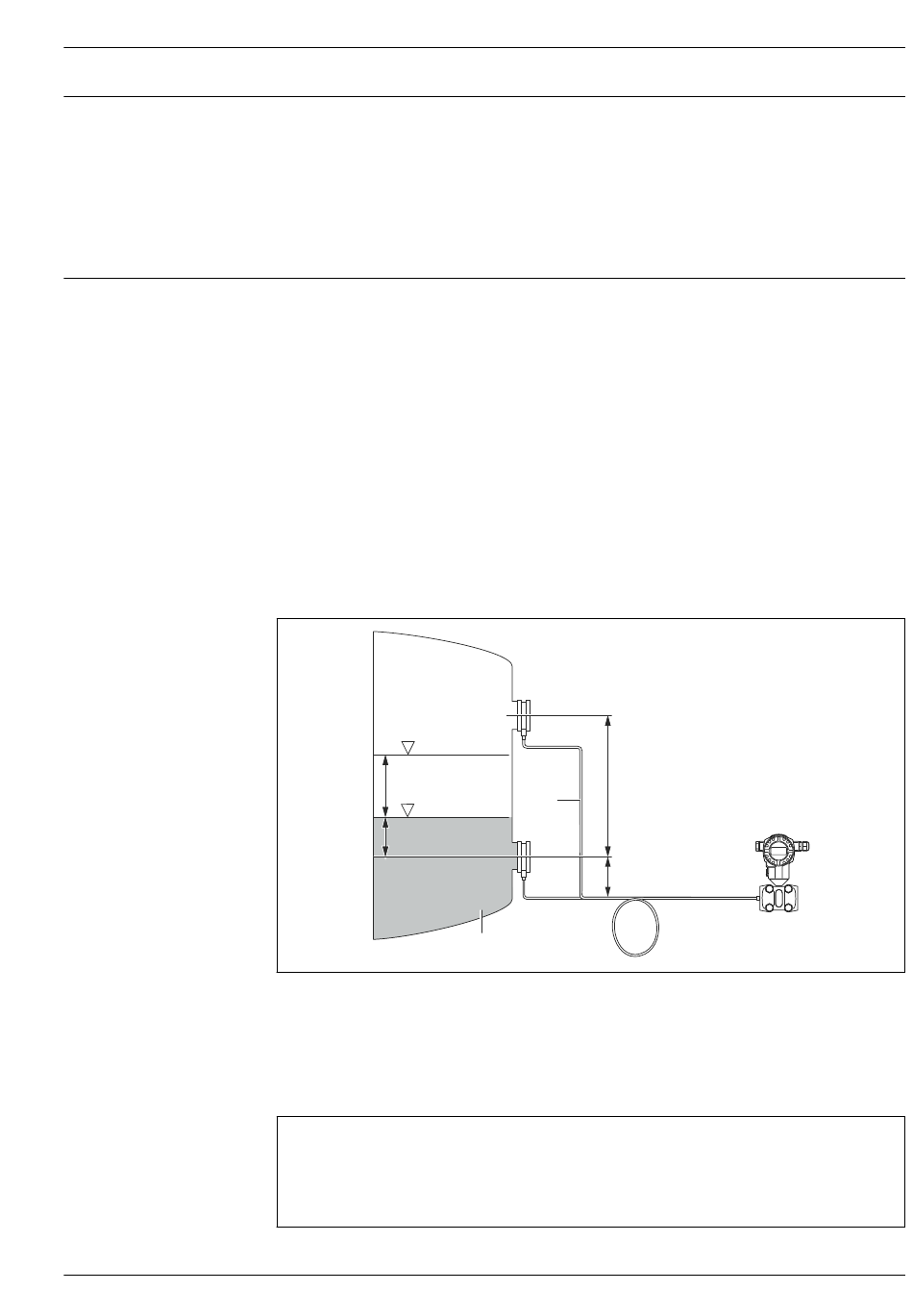

Sélection de la cellule de mesure (respecter la pression hydrostatique de la colonne de liquide de
remplissage dans les capillaires !)
p
i
max.
H = 1 m (3.3 ft)
∆
min.
Hu = 0,2 m (0.7 ft)
1
Capillaire avec huile silicone : ρ
2
Cuve d' e au : ρ = 1,0 kg (2,21 lb) dm
M
Pression du côté négatif du transmetteur de pression différentielle (p–) lorsque le réservoir est vide
(niveau minimum) :
p = p + p
_ HV
= 1,8 m 0,96 ———— 9,81 ——— + 0,3 m
= 197,77 mbar + p
–
Hv = 1,8 m (5.9 ft)
1
+
H1 = 0,3 m (1 ft)
2
= 0,96 kg (2,12 lb) dm 3
FI
3
= Hv g + H1 g + p
· r r
· · ·
H1 FI FI
kg m
· ·
3 2
dm s
i
i
kg m
0,96 ——— 9,81 ——— + p
· ·
i
3 2
dm s
A0023961
A0023962
