Montage
6.2

Installation : antenne drip-off, PTFE, 50 mm / 2"

6.2.1

Orientation de l'axe de l'antenne

Orienter l' a ntenne perpendiculairement à la surface du produit.
En option, il est possible d' u tiliser un joint de bride biseauté (disponible comme accessoire)
pour l' o rientation
Attention :
La portée maximale de l' a ntenne peut être réduite si elle n' e st pas installée
perpendiculairement au produit.
6.2.2

Orientation radiale de l'antenne

L' o rientation radiale de l' a ntenne n' e st pas nécessaire car l' e ffet de la polarisation est
négligeable en raison de l' a ngle d' é mission étroit.
6.2.3

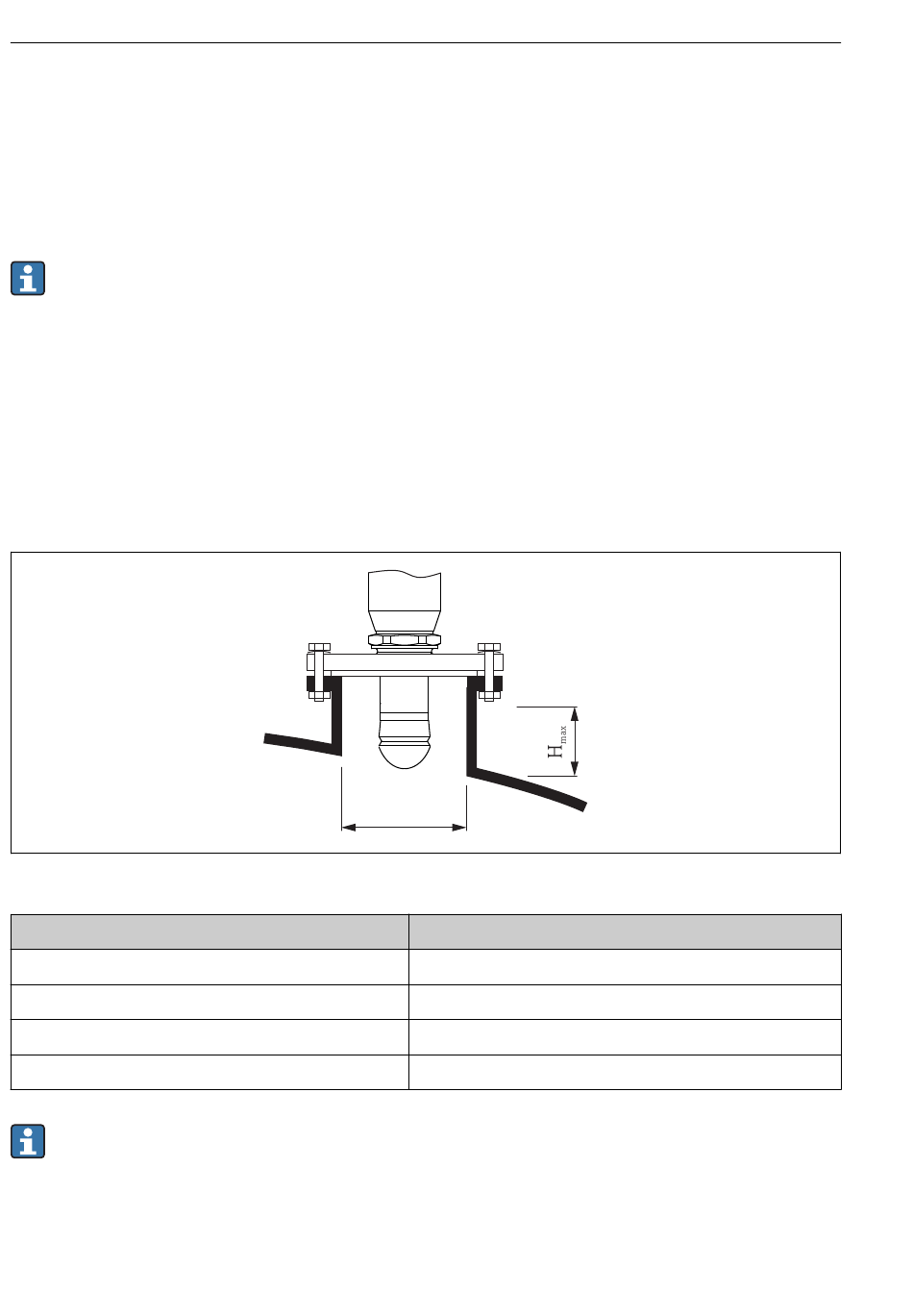

Informations sur les piquages

La longueur maximale du piquage H
Diamètre intérieur du piquage D
Min. 50 mm (2 in)
80 mm (3 in)
100 mm (4 in)
150 mm (6 in)
Tenir compte des points suivants si l' a ntenne ne dépasse pas du piquage :
• L' e xtrémité du piquage doit être lisse et ébavurée. Si possible, les bords du piquage
doivent être arrondis.
• Il faut réaliser une suppression des échos parasites.
• Pour des applications avec piquages plus hauts que ceux mentionnés dans le tableau,
contactez Endress+Hauser.
20
dépend du diamètre du piquage D :
max
øD
Hauteur du piquage maximale H
≤150 mm (6 in)
≤200 mm (8 in)
≤300 mm (12 in)
≤500 mm (20 in)
Micropilot FMR67 HART
A0032209
max
