Liste Des Pièces Pour L'installation; Connexion Recommandée; Faisceau De Câble Spécifique Pour Le Véhicule (Acheté Séparément) - JVC KD-A845BT Manuel D'instructions

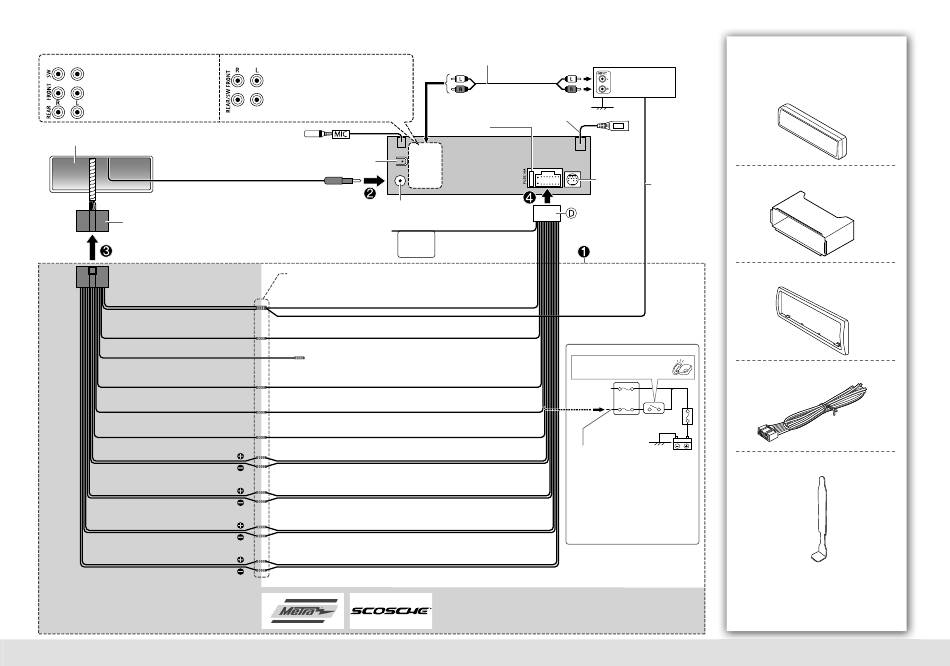

Connexions
KD-A845BT / KD-R840BT
Sortie de caisson de grave
Sortie avant
Sortie arrière
MIC (prise d'entrée microphone)
Tableau de bord du véhicule
(➜ 10)
Faisceau de câbles de l'usine
(véhicule)
Connexion
recommandée
Bleu: À l'antenne alimentée
Bleu/blanc: À l'amplificateur
Faisceau de câble spécifique pour
le véhicule (acheté séparément)
KD-R740BT
Sortie avant
Sortie arrière/caisson de grave
Borne arrière de masse
Borne de l'antenne
À l'adaptateur de Bleu clair/jaune
télécommande volant STEERING
REMOTE
Joignez les fils de même couleur ensemble.
Bleu/blanc: Télécommande (200 mA max.)
Orange/blanc: Éclairage
(Non utilisé) Isolez pour éviter les courts-circuits
Jaune: Batterie 12 V
Rouge: Allumage 12 V
Noir: Masse
Blanc: Enceinte avant (gauche)
Blanc/noir
Gris: Enceinte avant (droit)
Gris/noir
Vert: Enceinte arrière (gauche)
Vert/noir
Violet: Enceinte arrière (droit)
Violet/noir
Cordon de signal (non fournie)
Câble USB (environ
1,2 m/4 pieds)
Fusible (10 A)
WHEEL
Interrupteur d'allumage
Fil rouge séparé
Réalisez cette connexion
si le faisceau de câbles du
fabricant de votre voiture ne
possède pas de "Interrupteur
d'allumage 12 V".
Pour plus d'informations:
Metra Electronics: www.metraonline.com
Scosche Industries: www.scosche.com
21
Liste des pièces pour
l'installation
JVC
Amplificateur A Façade
Fil de
B Manchon de montage
(➜ 8)
télécommande
(non fournie)
C Plaque d'assemblage
D Faisceau de fils
Porte fusible
E Clé d'extraction
( ×1 )
( ×1 )
( ×1 )
( ×1 )
( ×2 )
FRANÇAIS
