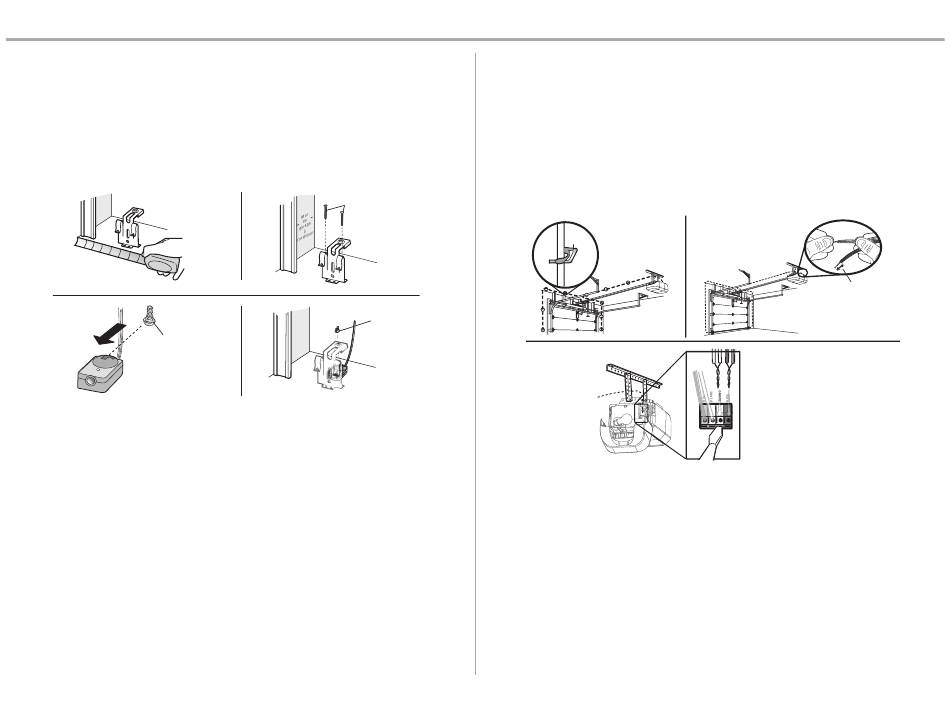

Installation du Protector System
OPTION C - INSTALLATION AU SOL
Utiliser un support de rallonge (non fourni) ou une cale de bois pour soulever le support de capteur,
au besoin.
1. Mesurer soigneusement la position des deux supports de capteurs de sorte qu'ils seront à la
même distance du mur et dégagés.
2. Fixer les supports de capteurs au sol avec des ancrages de béton (non fournis).
3. Faire glisser le boulon à tête bombée et collet carré dans la fente de chaque capteur.
4. Insérer le boulon par le trou du support de capteur et le fixer avec l'écrou à oreilles. Les
lentilles des deux capteurs doivent pointer l'une vers l'autre. S'assurer que la lentille n'est
pas obstruée par le support de capteur.
1
3
Boulon à tête bombée
et à collet carré
1/4 po-20 x 1/2 po
®
2
(Non fourni)
4
Écrou à
oreilles de
1/4 po-20
2 Câblage des capteurs d'inversion de sécurité
INSTALLATIONS PRÉCÂBLÉES : Si des câbles pour les capteurs de l'inverseur de sécurité sont déjà
installés dans votre garage, voir page 25.
OPTION A - INSTALLATION SANS CÂBLES PRÉINSTALLÉS
1. Acheminer le fil des deux capteurs vers l'ouvre-porte de garage. Fixer le fil au mur et au
plafond avec les agrafes.
2. Dénuder 11 mm (7/16 po) d'isolation de chaque ensemble de fils. Séparer les fils. Torsader
les fils blancs ensemble. Torsader les fils blanc/noir ensemble.
3. Insérer les fils blancs dans la borne blanche de l'ouvre-porte de garage. Insérer les fils
blanc/noir dans la borne grise de l'ouvre-porte de garage. Pour insérer ou retirer les fils de la
borne, appuyer sur la languette avec la pointe du tournevis.
1
Agrafe
3
24
2
11 mm (7/16 po)
