Barre de coupe
9.5.3 DOUBLE ACTION 235
système de coupe à 17 couteaux

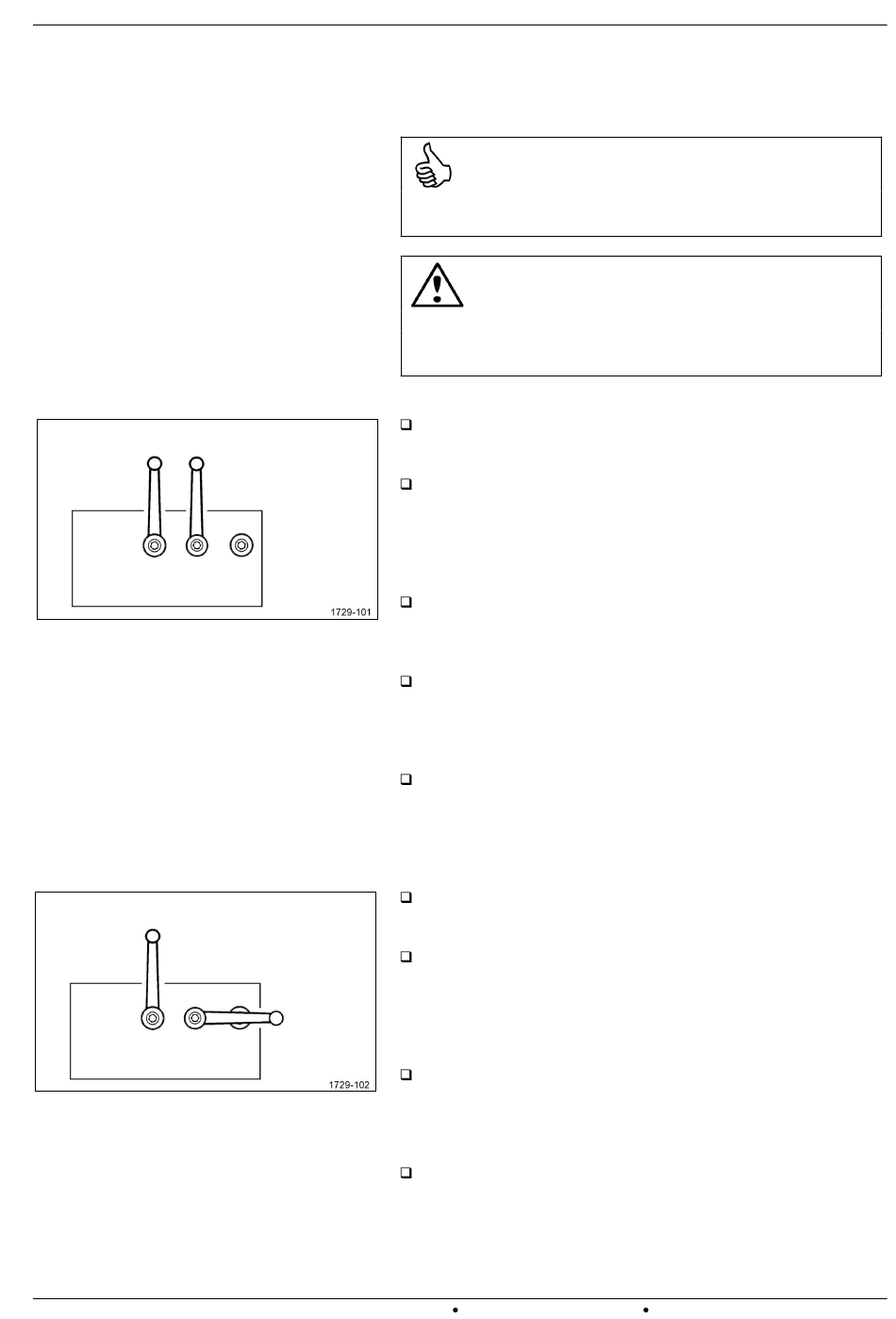

Figure 71
Figure 72
74
Remarque! Pour le fonctionnement en production
normal, les deux robinets à boisseau sphérique doivent être
tournés vers la machine (cf. Figure 71)!
Attention! Avant de pouvoir amener un groupe de
couteaux en position de coupe, il faut d'abord ramener tous
les couteaux – qui peuvent se trouver en position de coupe
– à la position de repos.
Amener le système de coupe en position de coupe
Côté gauche de la machine : positionner les robinets à
boisseau sphérique du groupe hydraulique comme indiqué
sur la Figure 71.
Positionner la vanne-pilote du tracteur sur "Descente"
jusqu'à ce que le système de coupe ait définitivement
atteint la position de repos (jusqu'à ce que les couteaux
soient entièrement rentrés dans la tôle de fond) et jusqu'à
ce que le fond de canal pivotant se soit entièrement ouvert
(descente).
Sélectionner le groupe de 8 couteaux ou le groupe de 9
couteaux ou l'ensemble des 17 couteaux à l'aide des
vannes hydrauliques. (cf. 9.3 Sélection du groupe de
couteaux
Positionner la vanne-pilote du tracteur sur "Montée" jusqu'à
ce que le système de coupe ait définitivement atteint la
position de coupe (donc jusqu'à ce que les couteaux soient
complètement sortis de la tôle de fond) et jusqu'à ce que le
fond de canal pivotant se soit entièrement fermé (montée).
Pour que les accumulateurs hydrauliques puissent se
remplir : actionner encore la vanne-pilote du tracteur
pendant environ 5 secondes après que les couteaux ont
atteint la position de coupe.
Amener le système de coupe en position de repos
Côté gauche de la machine : positionner les robinets à
boisseau sphérique du groupe hydraulique comme indiqué
sur la Figure 71.
Positionner la vanne-pilote du tracteur sur "Descente"
jusqu'à ce que le système de coupe ait définitivement
atteint la position de repos (jusqu'à ce que les couteaux
soient entièrement rentrés dans la tôle de fond) et jusqu'à
ce que le fond de canal pivotant se soit entièrement ouvert
(descente).
Pour que les accumulateurs hydrauliques puissent se
vider : actionner encore la vanne-pilote du tracteur pendant
environ 5 secondes après que les couteaux ont atteint la
position de repos.
Pour continuer à travailler sans système de coupe :
Côté gauche de la machine : positionner les robinets à
boisseau sphérique du groupe hydraulique comme indiqué
sur la Figure 72. Le verrouillage hydraulique du système de
coupe est ainsi activé.
WELGER DOUBLE ACTION 235 DOUBLE ACTION 235 PROFI
