Installatie-mogelijkheden

De ventilator kan op drie manieren worden geïnstalleerd,
afhankelijk van de gewenste functie, zie hieronder:
1 Alleen vochtregeling, zie schema 1
De ventilator wordt aangesloten met een fase (L) en nul (N),
voor automatische vochtregeling. De timer kan met de hand
worden geactiveerd door een trekkoord te monteren en daar
aan te trekken (zie bladzijde 26).
2 Vochtregeling + tijdsregeling met lampschakelaar,
zie schema 2
De ventilator wordt aangesloten met één fase (L) en nul (N)
voor automatische vochtregeling. De schakeldraad (SL) wordt
aangesloten om de tijdsregeling van de ventilator te activeren,
d.w.z. wanneer het licht in de badkamer aangaat, staat er
stroom op de schakeldraad. Dit alternatief geeft een
vertraagde start van 90 seconden.
3 Vochtregeling + tijdsregeling met terugverende
schakelaar, zie schema 3
De ventilator wordt aangesloten met één fase (L) en nul (N)
voor automatische vochtregeling. De stuurfase (SL) wordt
aangesloten om de tijdsregeling van de ventilator te activeren
met een terugverende schakelaar. deze optie geeft een
directe start van de ventilator.

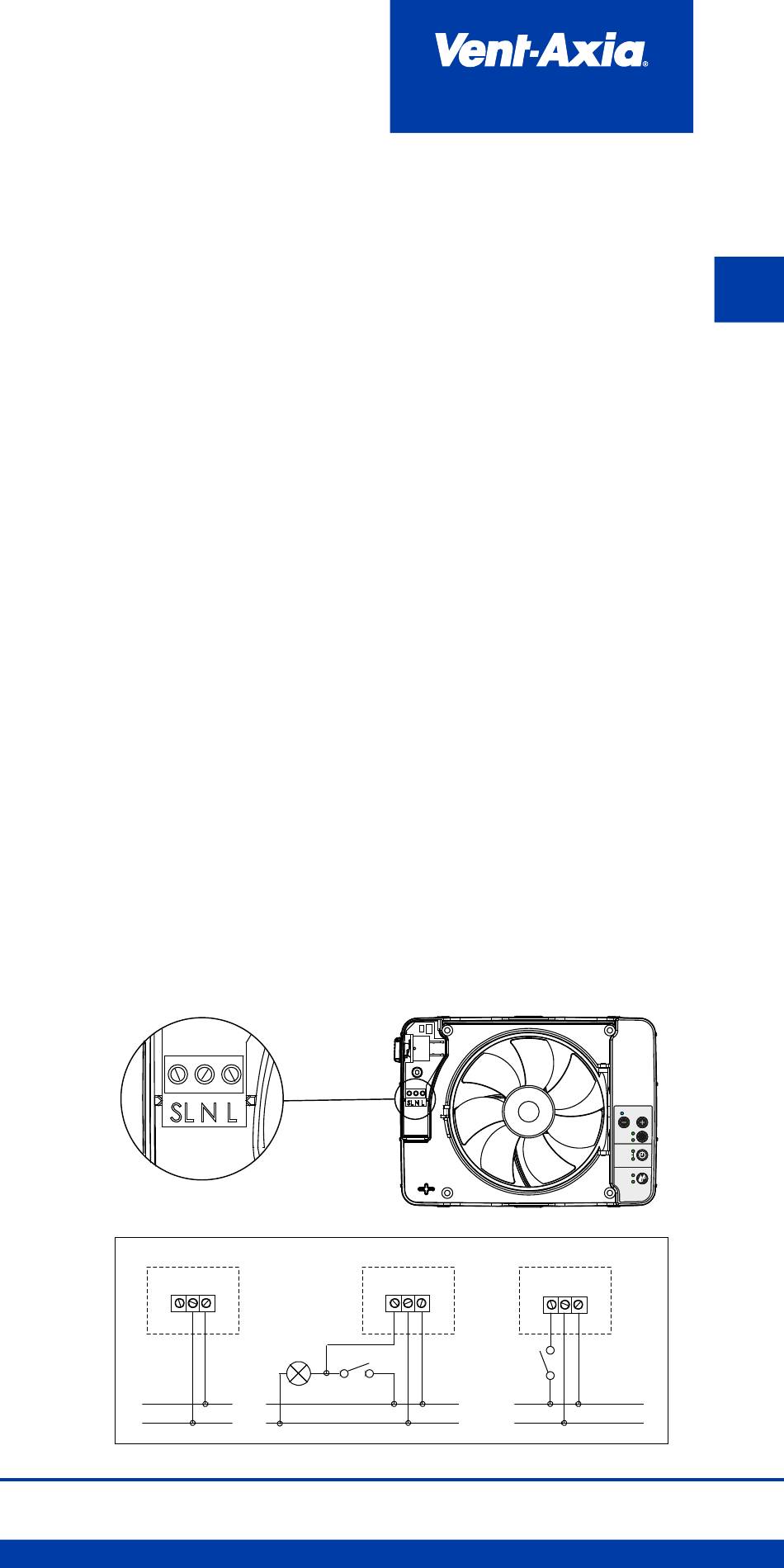

Aansluitschema's
