6

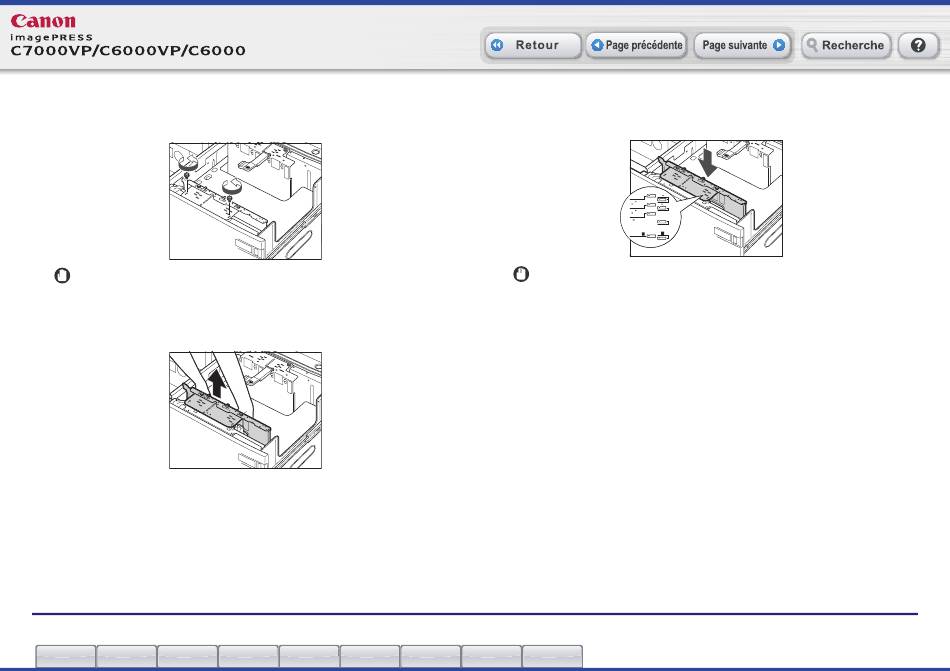

A l'aide d'une pièce de monnaie ou d'un objet similaire,
retirer les deux vis bleues de la plaque de changement de
format externe.
IMPORTANT
Ne desserrer ni retirer aucune vis autre que les deux vis bleues situées sur
la plaque de changement de format externe.
7
Soulever la plaque de changement de format externe.
CHAPITRE 1
CHAPITRE 2
CHAPITRE 3 CHAPITRE 4 CHAPITRE 5 CHAPITRE 6 CHAPITRE 7 CHAPITRE 8 CHAPITRE 9
8
Aligner la plaque de changement de format externe sur les
repères correspondant au format papier que l'on souhaite
charger.
(SRA3)
320mm
450mm
330mm
483mm
13 19
12 /
5
8
17 /
11
16
305mm
457mm
A4/A3
12 18
11 17/LTR
B5/B4
LGL/LTR
R
A4
R
IMPORTANT
• S'assurer que la plaque de changement de format est bien alignée sur les
repères correspondant au format souhaité. Deux repères de format sont
disponibles à l'extrémité supérieure du magasin papier. Aligner la plaque de
changement de format sur les repères correspondant au format souhaité.
• S'assurer que la plaque de changement de format est alignée sur les
repères correspondant au format souhaité. Dans le cas contraire, le
magasin papier pourrait s'endommager.
Magasin Papier Latéral-AC1 (en option)
A7-28
