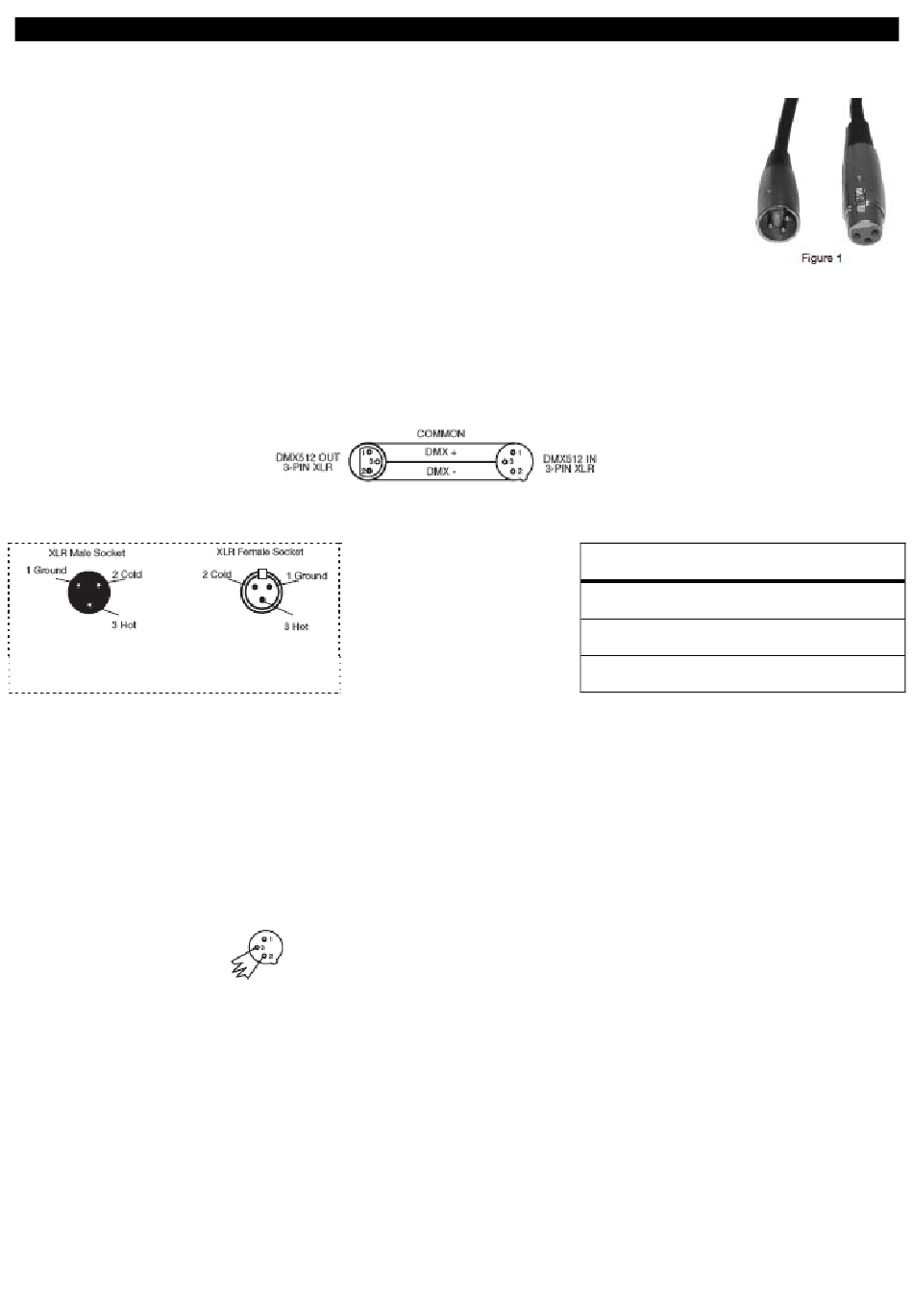

CONFIGURATION (suite)
Exigences de câble DATA (câble DMX) (pour fonctionnement DMX) : La Mega 24PRO est une unité à 3,
6, 7, 10, 12, ou 16 canaux DMX. L'adresse DMX est située sur le panneau arrière de la Mega 24PRO. Votre
unité et votre jeu d'orgues DMX requièrent un câble DATA (Données) 110 Ohm
homologué DMX-512 pour entrée et sortie de DATA (figure 1). Nous recommandons
l'utilisation de câbles DMX Accu-Cable. Si vous faites vos câbles vous-même, veillez à
bien utiliser un câble blindé standard 110-120 Ohm. (Ce câble peut être acheté chez tous
les revendeurs d'éclairage professionnel.) Vos câbles doivent comporter des connecteurs
mâle et femelle à chaque extrémité. Rappelez-vous que les câble DMX se montent en
Daisy Chain et ne se divisent pas.
Remarque : Assurez-vous de suivre les instructions décrites en figures 2 et 3 lors de la fabrication artisanale
de vos câbles. N'utilisez pas la prise de terre de votre connecteur XLR. Ne reliez pas le blindage du
connecteur de votre câble à la prise de terre et ne permettez pas au blindage du conducteur d'entrer en
contact avec le boîtier externe du XLR. Reliez le blindage à la terre pourrait entraîner un court-circuit et un
fonctionnement erratique.
Figure3
Remarque spéciale : Terminaison de ligne. Lorsque vous utilisez un long câble, il se peut que vous soyez
amené à placer un bouchon sur la dernière unité pour éviter un fonctionnement erratique. Le bouchon est une
résistance d'¼ W 110-120 Ohm qui est connectée entre la broche 2 et la broche 3 du connecteur XLR mâle
(DATA + et DATA -). Cette unité est insérée dans le connecteur XLR femelle de la dernière unité de votre
montage en Daisy Chain pour terminer la ligne. L'utilisation un bouchon de câble (Référence de composant
ADJ Z-DMX/T) diminue la possibilité de fonctionnement erratique.
Connecteurs DMX XLR 5 broches. Certains constructeurs utilisent des câbles data DMX-512 5 broches pour
la transmission de DATA plutôt que des 3 broches. Ces câbles DMX 5 broches peuvent être intégrés dans un
circuit DMX 3 broches. Il est impératif d'utiliser un adaptateur de câbles lorsque vous insérez un câble data 5
broches dans un circuit 3 broches, ils se trouvent généralement dans la plupart des magasins de vente de
pièces électroniques. Le tableau suivant indique en détail la conversion correcte d'un câble.
A.D.J. Supply Europe B.V. – www.americandj.eu – Mega 24 PRO Manuel d'utilisation Page 5
Le bouchon réduit les erreurs de signal et
évite les problèmes de transmission de signal
et
les
interférences.
Il
est
toujours
recommandé de connecter un bouchon DMX
(résistance 120 Ohm ¼ W) entre la broche 2
(DMX-) et la broche 3 (DMX +) de la dernière
unité
Figure 2
Configuration broches XLR
Broche 1 = Terre
Broche 2 = Data Compliment (signal -)
Broche 3 = Data True (signal +)
Figure 4
