CONFIGURATION(SUITE)
Remarque spéciale : terminaison de ligne. Lorsque vous utilisez un long câble, il se peut que vous
soyez amené à placer un bouchon sur la dernière unité pour éviter un fonctionnement erratique. Le
bouchon est une résistance d'¼ W 110-120 Ohm qui est connectée entre la broche 2 et la broche 3 du
connecteur XLR mâle (DATA + et DATA -). Cette unité est insérée dans le connecteur XLR femelle de
la dernière unité de votre montage en Daisy Chain pour terminer la ligne. L'utilisation d'une terminaison
de câble (Référence de composant ADJ Z-DMX/T) diminue la possibilité de fonctionnement erratique.

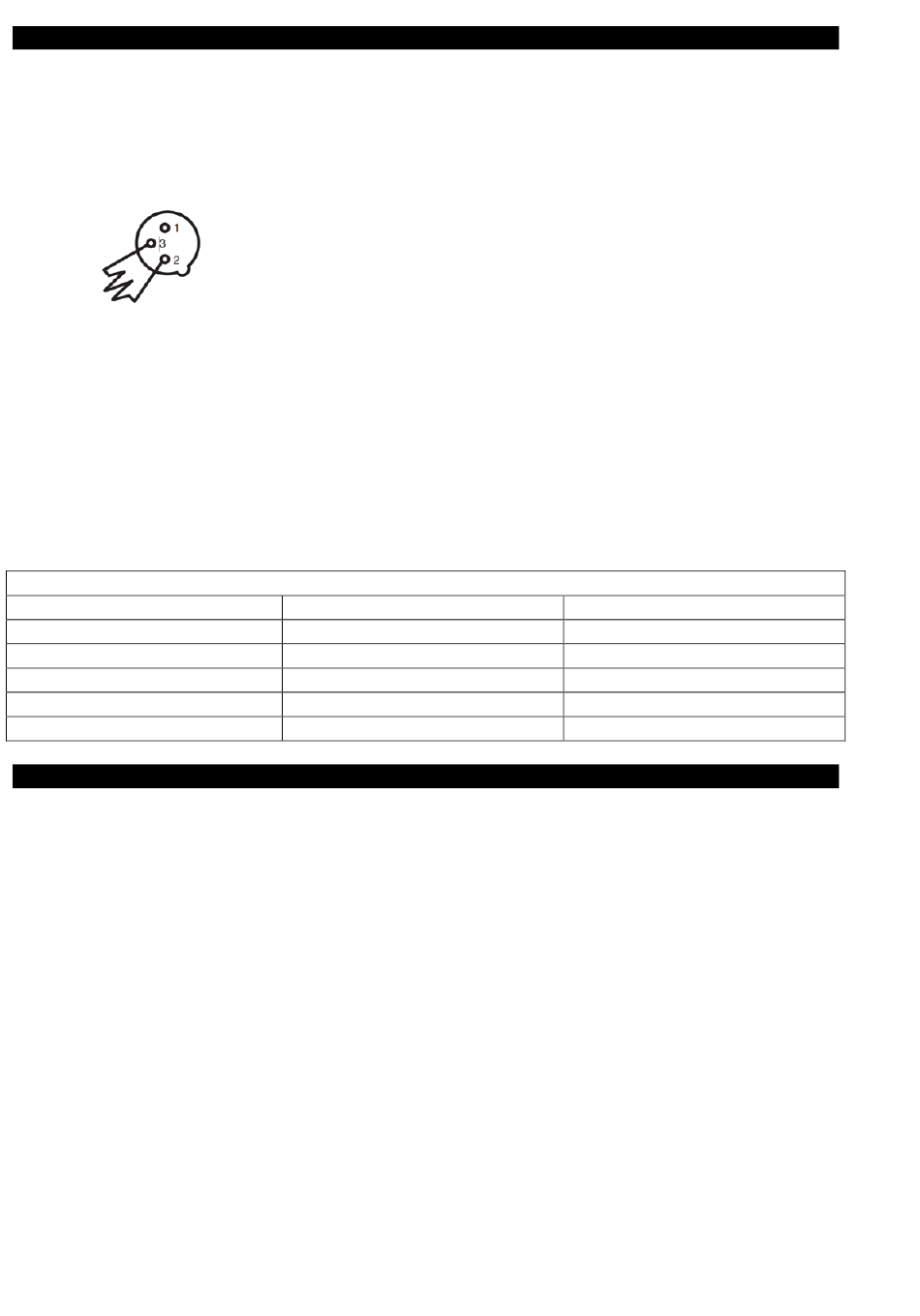

Figure 4
Connecteurs DMX XLR 5 broches Certains constructeurs utilisent des câbles data DMX-512 à 5
broches pour la transmission de DATA plutôt que des 3 broches. Ces câbles DMX 5 broches peuvent
être intégrés dans un circuit DMX 3 broches. Il est impératif d'utiliser un adaptateur de câbles lorsque
vous insérez un câble data 5 broches dans un circuit 3 broches, ils se trouvent généralement dans la
plupart des magasins de vente de pièces électroniques.
conversion correcte d'un câble.
Conducteur
Terre/blindage
Data Compliment (signal -)
Data True (signal +)
Non utilisée
Non utilisée
INSTRUCTIONS DE FONCTIONNEMENT
Alimentation électrique :
Vous pouvez utiliser la WiFly BAR RGBA selon deux modes d'alimentation :
-
sur courant secteur : utilisez le câble d'alimentation électrique et branchez-le sur l'entrée CEI de
la barre. Mettez le bouton « LOAD » sur la position « ON » et le bouton « BATTERY » sur la
position « OFF »
-
sur batterie lithium : chargez d'abord la batterie complètement (voir page 21). Retirez le câble
d'alimentation électrique et mettez les boutons « BATTERY » et « LOAD » sur la position « ON ».
Affichage LED marche/arrêt
Pour mettre l'écran en veille après 20 secondes, appuyez les boutons MODE et DOWN simultanément.
L'affiche se mettra alors en veille après 20 secondes. Pressez n'importe quel bouton pour l'allumer à
nouveau. Gardez à l'esprit toutefois que l'écran se mettra en veille automatiquement après 20 s.
Pour allumer l'affichage LED en permanence, appuyez les boutons MODE et UP simultanément.
Modes de fonctionnement :
La WiFly BAR RGBA propose 6 modes de fonctionnement :
• mode musical : l'unité réagira au son à travers ses programmes intégrés
• mode programmes internes : vous pouvez choisir parmi 22 programmes internes différents
A.D.J. Supply Europe B.V. – www.americandj.eu – Manuel d'instructions de la WiFly BAR RGBA Page 7
Le bouchon de terminaison réduit les erreurs de signal et évite les problèmes
de transmission de signal et les interférences. Il est toujours recommandé
de connecter un bouchon DMX (résistance 120 Ohm ¼ W) entre la broche 2
(DMX-) et la broche 3 (DMX +) de la dernière unité.
Conversion XLR 3 broches en XLR 5 broches
Femelle XLR 3 broches (sortie)
Broche 1
Broche 2
Broche 3
Le tableau suivant indique en détail la
Mâle XLR 5 broches (entrée)
Broche 1
Broche 2
Broche 3
Ne pas utiliser
Ne pas utiliser
