CONFIGURATION (suite)

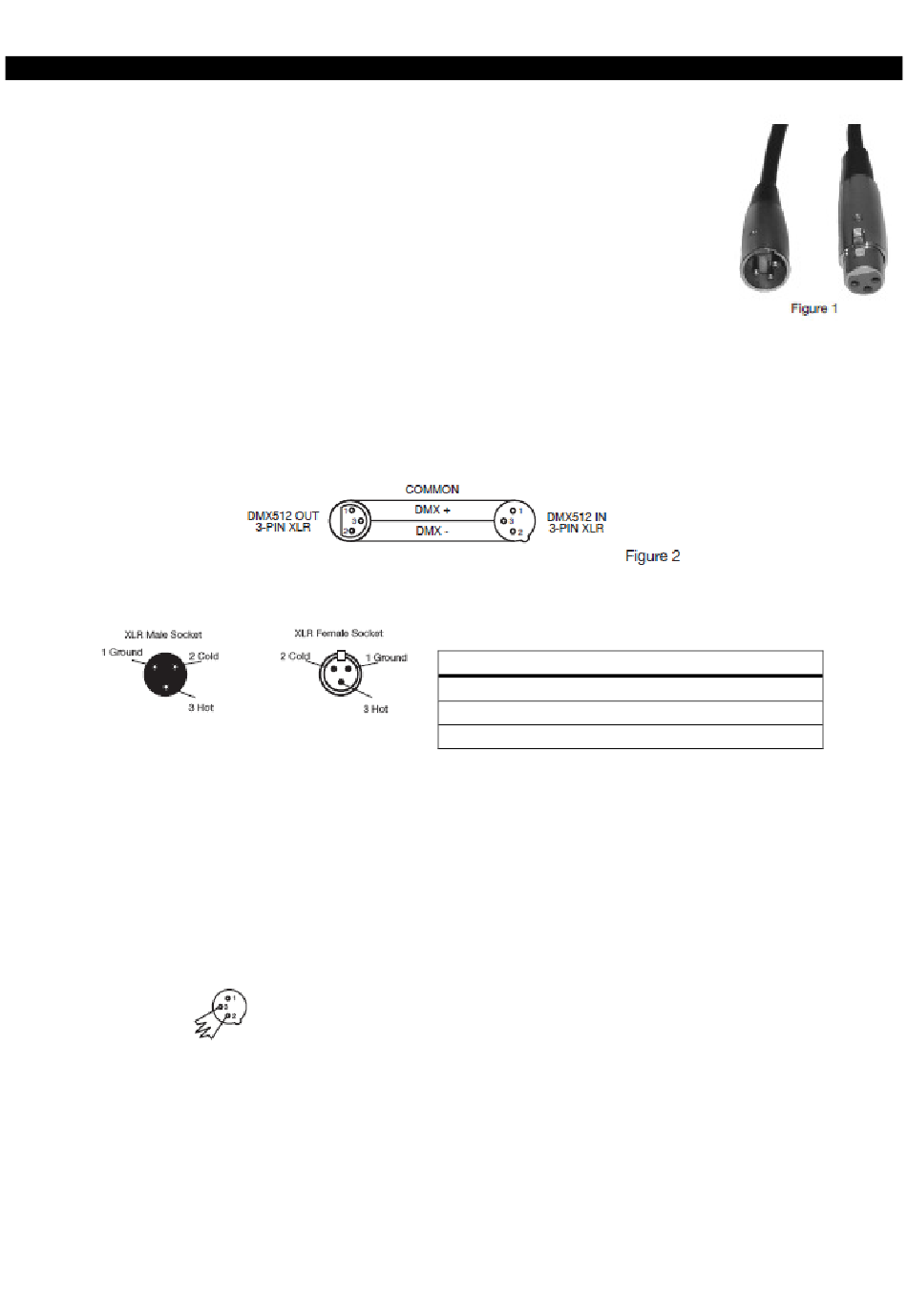

DATA « OUT » (Figure 1). Si vous faites vos câbles vous-même, veillez à bien utiliser
un câble blindé standard. (Ce câble peut être acheté chez tous les revendeurs
d'éclairage professionnel.) Vos câbles doivent comporter des connecteurs XLR mâle et
femelle à chaque extrémité. Rappelez-vous également que le câble DMX doit être en
Daisy Chain et ne peut être coupé.
Remarque : Assurez-vous de suivre les instructions décrites en figures 2 et 3 lors de la fabrication artisanale
de vos câbles. N'utilisez pas la prise de terre de votre connecteur XLR. Ne reliez pas le blindage du
connecteur de votre câble à la prise de terre et ne permettez pas au blindage du conducteur d'entrer en
contact avec le boîtier externe du XLR. Reliez le blindage à la terre pourrait entraîner un court-circuit et un
fonctionnement erratique.
Remarque spéciale : Terminaison de ligne. Lorsque vous utilisez un long câble, il se peut que vous soyez
amené à placer un bouchon de terminaison sur la dernière unité pour éviter un fonctionnement erratique. Le
bouchon de terminaison est une résistance d'¼ W 90-120 Ohm qui est connectée entre la broche 2 et la
broche 3 du connecteur XLR mâle (DATA + et DATA -). Cette unité est insérée dans le connecteur XLR
femelle de la dernière unité de votre montage en Daisy Chain pour terminer la ligne. L'utilisation d'un bouchon
de terminaison de câble (Référence de composant ADJ Z-DMX/T) réduit le risque de fonctionnement
erratique.
Connecteurs DMX XLR 5 broches. Certains constructeurs utilisent des câbles data DMX-512 5 broches pour
la transmission de DATA plutôt que des 3 broches. Ces câbles DMX 5 broches peuvent être intégrés dans un
circuit DMX 3 broches. Il est impératif d'utiliser un adaptateur de câble lorsque vous insérez un câble data 5
broches dans un circuit 3 broches, ils se trouvent généralement dans la plupart des magasins de vente de
pièces électroniques. Le tableau suivant indique en détail la conversion correcte d'un câble.
Figure 3
Le bouchon réduit les erreurs de signal et
évite les problèmes de transmission de
signal et les interférences. Il est toujours
recommandé de connecter un bouchon
DMX (résistance 120 Ohm ¼ W) entre la
broche 2 (DMX-) et la broche 3 (DMX +) de
la dernière unité
A.D.J. Supply Europe B.V. – www.americandj.eu – Mystic LED Manuel d'utilisation Page 5
Configuration broches XLR
Broche 1 = Terre
Broche 2 = Data Compliment (signal -)
Broche 3 = Data True (signal +)
Figure 4
