CONFIGURATION (Suite)

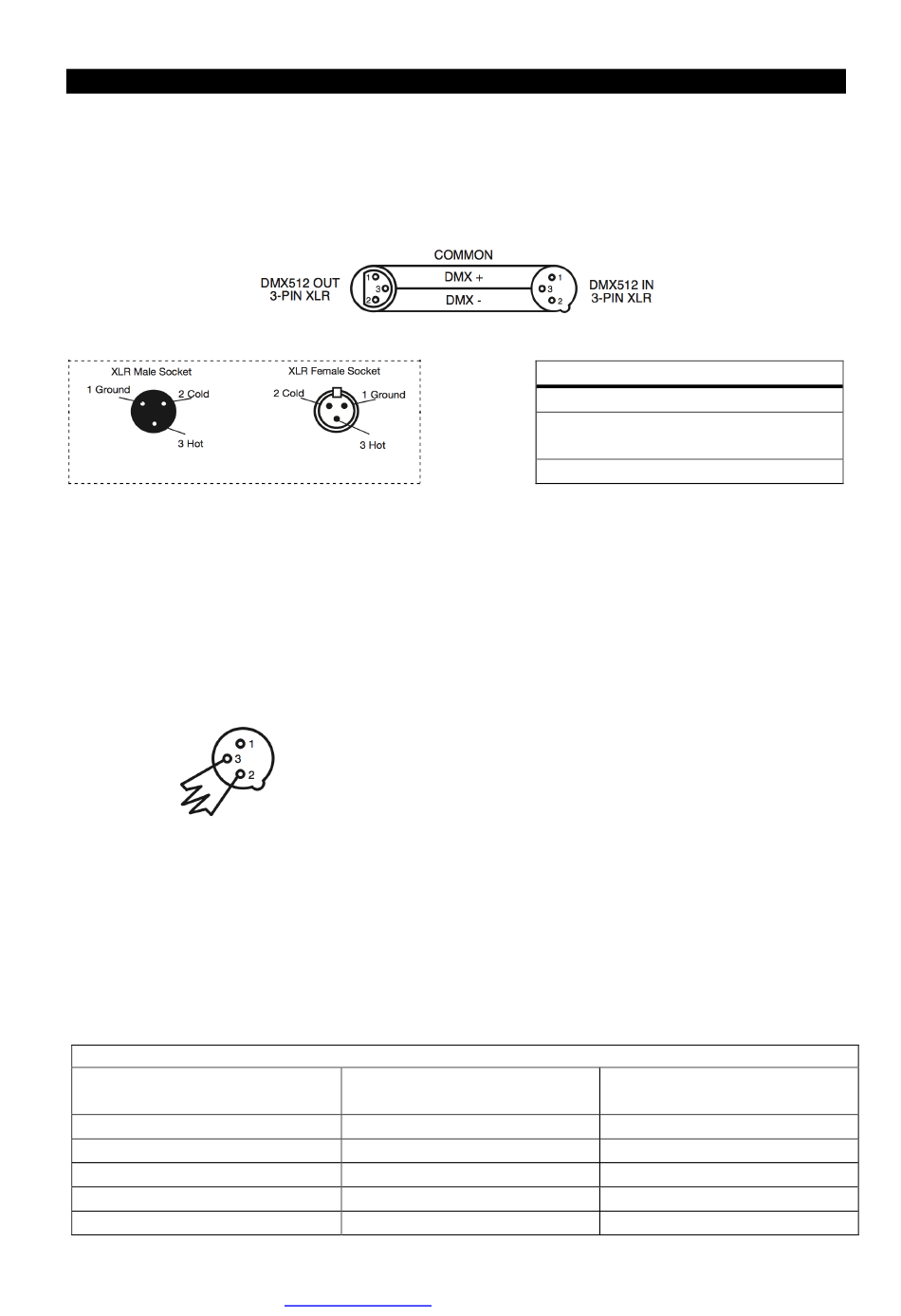

assurez-vous de suivre les instructions décrites en figures 2 et 3 lors de la
Remarque :
fabrication artisanale de vos câbles. N'utilisez pas la prise de terre de votre connecteur
XLR. Ne reliez pas le blindage du connecteur de votre câble à la prise de terre et ne
permettez pas au blindage du conducteur d'entrer en contact avec le boîtier externe du
XLR Reliez le blindage à la terre pourrait entraîner un court-circuit et un fonctionnement
erratique.
Figure 3
Remarque spéciale : terminaison de ligne. Lorsque vous utilisez un long câble, il se
peut que vous soyez amené à placer un bouchon sur la dernière unité pour éviter un
fonctionnement erratique. Le bouchon est une résistance d'¼ W 90-120 Ohm qui est
connectée entre la broche 2 et la broche 3 du connecteur XLR mâle (DATA + et DATA
-). Cette unité est insérée dans le connecteur XLR femelle de la dernière unité de votre
montage en Daisy Chain pour terminer la ligne. L'utilisation d'une terminaison de câble
(Référence de composant ADJ Z-DMX/T) diminue la possibilité de fonctionnement
erratique.
Figure 4
Connecteurs DMX XLR 5 broches
broches pour la transmission de données DATA au lieu de connecteurs 3 broches.
Ces câbles XLR 5 broches peuvent être intégrés dans un circuit DMX 3 broches. Il est
impératif d'utiliser un adaptateur de câbles lorsque vous insérez des connecteurs XLR
5 broches dans un circuit 3 broches, ils se trouvent généralement dans la plupart des
magasins de vente de pièces électroniques. Le tableau suivant indique en détail la
conversion correcte d'un câble.
Conducteur
Terre/blindage
Data Compliment (signal -)
Data True (signal +)
Non utilisée
Non utilisée
A.D.J. Supply Europe B.V. –
Figure 2
Le bouchon de terminaison réduit les erreurs de signal et
évite les problèmes de transmission de signal et les
interférences. Il est toujours recommandé de connecter un
bouchon DMX (résistance 120 Ohm ¼ W) entre la broche 2
(DMX-) et la broche 3 (DMX +) de la dernière unité.
Certains fabricants utilisent des connecteurs XLR 5
Conversion XLR 3 broches en XLR 5 broches
Femelle XLR 3 broches
Broche 1
Broche 2
Broche 3
www.americandj.eu
- Saber Spot RGBW - Manuel d'utilisation Page 7
Configuration broches XLR
Broche 1 = Terre
Broche 2 = Data Compliment
(signal -)
Broche 3 = Data True (signal +)
(sortie)
Mâle XLR 5 broches
(entrée)
Broche 1
Broche 2
Broche 3
Broche 4 - Non utilisée
Broche 5 - Non utilisée
