CONFIGURATION (SUITE)
contact avec le boîtier externe du XLR. Reliez le blindage à la terre pourrait entraîner un court-circuit et un
fonctionnement erratique.
Remarque spéciale : Terminaison de ligne. Lorsque vous utilisez un long câble, il se peut que vous soyez
amené à placer un bouchon sur la dernière unité pour éviter un fonctionnement erratique. Le bouchon est une
résistance d'¼ W 90-120 Ohm qui est connectée entre la broche 2 et la broche 3 du connecteur mâle XLR
(DATA + et DATA -). Cette unité est insérée dans le connecteur XLR femelle de la dernière unité de votre
montage en Daisy Chain pour terminer la ligne. Utiliser un bouchon de câble (Référence de composant ADJ
Z-DMX/T) diminue la possibilité de fonctionnement erratique.
Connecteurs DMX XLR 5 broches. Certains constructeurs utilisent des câbles data DMX-512 5 broches pour
la transmission de DATA plutôt que des 3 broches. Ces câbles DMX 5 broches peuvent être intégrés dans un
circuit DMX 3 broches. Il est impératif d'utiliser un adaptateur de câbles lorsque vous insérez un câble data 5
broches dans un circuit 3 broches, ils se trouvent généralement dans la plupart des magasins de vente de
pièces électroniques. Le tableau suivant indique en détail la conversion correcte d'un câble.
Conducteur
Terre / Blindage
Data Compliment (signal -)
Data True (signal +)
Non utilisé
Non utilisé
INSTRUCTIONS DE FONCTIONNEMENT
Affichage LED On/Off :
Pour configurer la mise en veille de l'affichage LED après 10 secondes, appuyez sur le bouton MODE jusqu'à
ce que s'affiche 0001, puis appuyez sur le bouton UP jusqu'à ce que s'affiche 0002. L'affichage disparaîtra
alors après 10 s. Appuyez sur n'importe quel bouton pour qu'il s'affiche à nouveau. Gardez à l'esprit toutefois
que l'écran se mettra en veille automatiquement après 10 secondes.
A.D.J. Supply Europe B.V. – www.americandj.eu – Propar 56RGB Manuel d'utilisation Page 5
Figure 3
Le bouchon réduit les erreurs de signal et
évite les problèmes de transmission de signal
et
les
interférences.
recommandé de connecter un bouchon DMX
(résistance 120 Ohm ¼ W) entre la broche 2
(DMX-) et la broche 3 (DMX +) de la dernière
unité

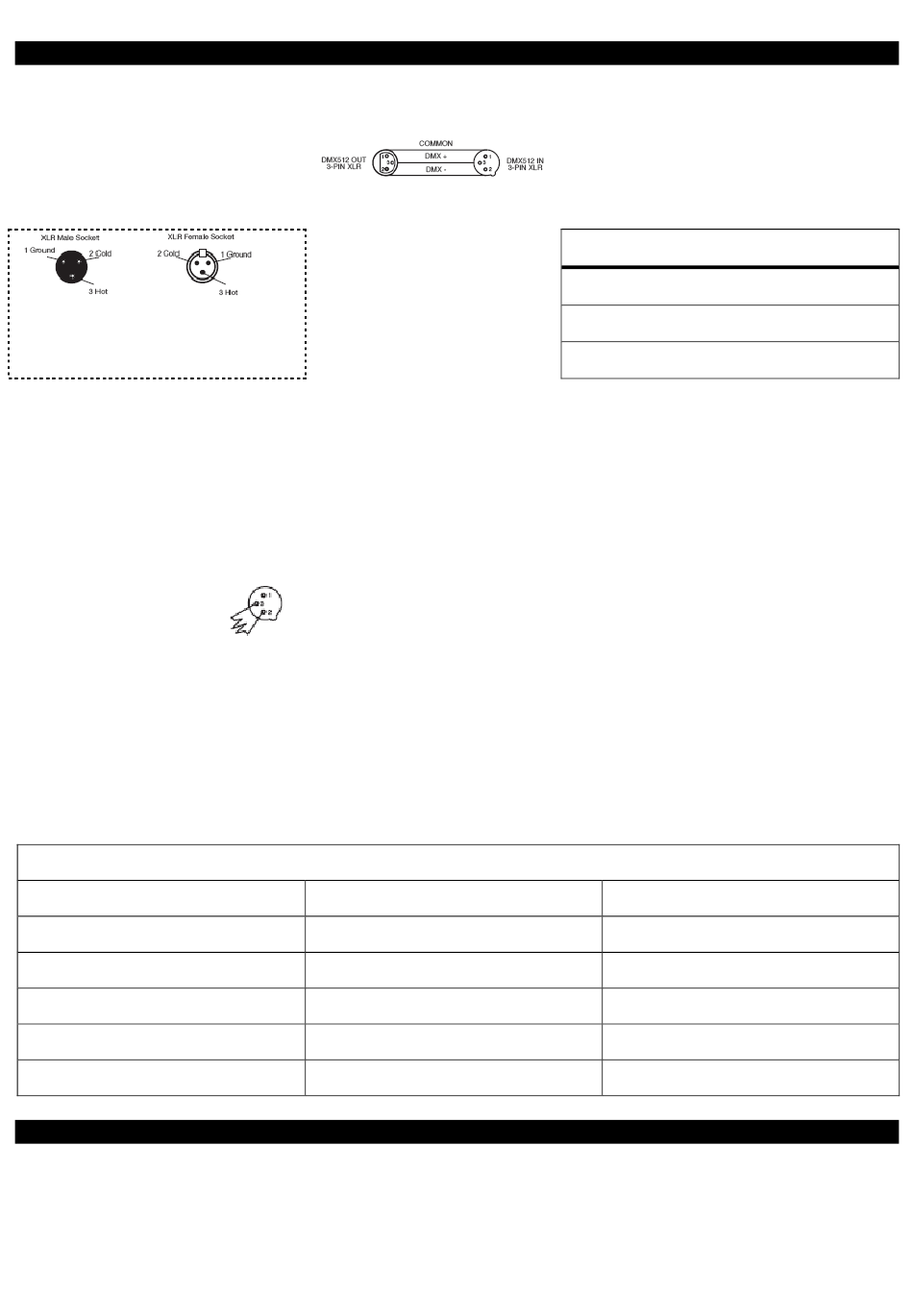

Conversion XLR 3 broches en XLR 5 broches
XLR 3 broches femelle (sortie)
Broche 1
Broche 2
Broche 3
Configuration broches XLR
Broche 1 = Terre
Broche 2 = Data Compliment (signal -)
Broche 3 = Data True (signal +)
Il
est
toujours
Figure 4
Figure 2
XLR 5 broches mâle (entrée)
Broche 1
Broche 2
Broche 3
Broche 4 - Non utilisé
Broche 5 - Non utilisé
