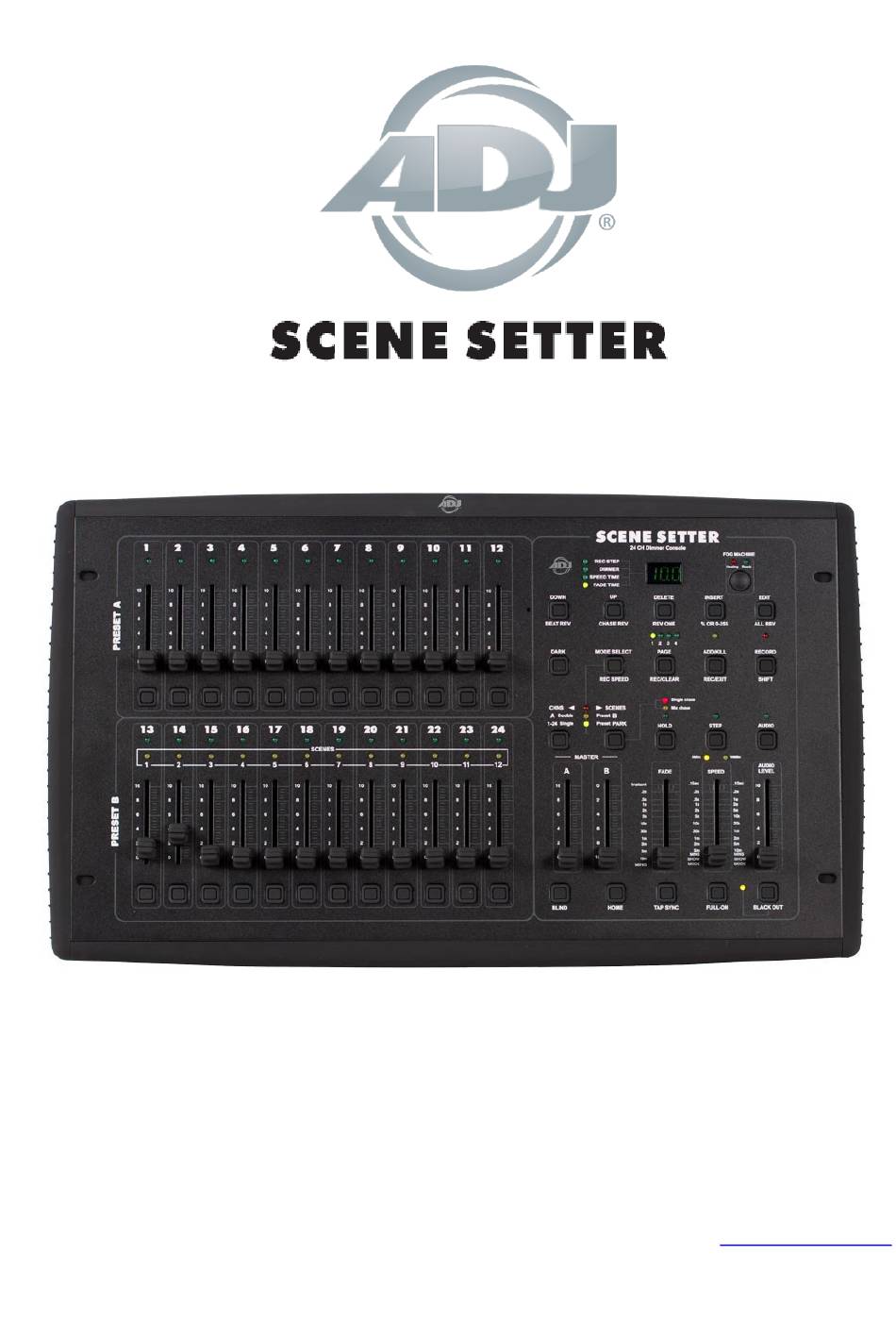

- Page 1 Console de gradation DMX 24 canaux Manuel d’utilisation A.D.J. Supply Europe B.V. Junostraat 2 6468 EW Kerkrade The Netherlands www.americandj.eu Vers 1.0...
-
Page 2: Table Des Matières
Lancer un programme avec le rythme standard ............22 2.4 Changer le mode vitesse (SPEED) entre 5 et 10 minutes ............22 UTILISATION MIDI ............................23 3.1 Configuration MIDI IN ........................23 3.2 Configuration MIDI OUT ........................ 23 A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 2... - Page 3 3.7 Configuration du canal DMX ......................26 3.8 Effacer la configuration DMX ......................27 3.9 Appel des 12 programmes de Preset ..................27 FONCTIONS PRINCIPALES ..........................27 TECHNICAL SPECIFICATIONS ........................30 RoHS et DEEE ..............................31 NOTES ................................33 A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 3...
- Page 4 © 2017 Produits ADJ, LLC Tous droits réservés. L'information, les spécifications, diagrammes, images et instructions sont sous réserve de modifications sans préavis. Les produits ADJ, le logo LLC et les noms et références identifiant des produits sont des marques d’ADJ Products, LLC. La protection des droits d'auteur inclus toute forme, matière, matériel et information protégeables désormais autorisés par la loi...
-
Page 5: Informations Générales
Veuillez ne pas renvoyer cette unité à votre revendeur agréé avant d’avoir contacté notre service clientèle. Introduction : La console DMX Scene Setter 24 est une console de gradation DMX à 24 canaux à programmation simple. Elle peut enregistrer jusqu’à 4580 scènes dans 48 programmes différents et comporte une interface MIDI IN/OUT/THROUGH, des boutons Flash, un bouton de lancement de machine à... -
Page 6: Caractéristiques
American DJ® n’acceptera aucune responsabilité relative à des dommages résultant du non- respect des instructions reprises dans ce manuel ou d’une modification non autorisée de l’unité. A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 6... -
Page 7: Consignes De Sécurité
B. l’unité a été exposée à la pluie ou à l’eau ; C. l’appareil ne semble pas fonctionner normalement ou montre des signes de fonctionnement anormal. A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 7... -
Page 8: Vue Frontale
VUE FRONTALE A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 8... - Page 9 Insert permet d’ajouter un ou plusieurs pas à une scène. % or 0-255 est utilisé pour changer l’affichage des valeurs en pourcent ou suivant la valeur DMX réelle (0-255). A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 9...
- Page 10 33. Fader Audio Level Ce fader contrôle la sensibilité au son de l’entrée Audio. 34. Bouton Fog Machine Ce fader permet d’activer une machine à fumée A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 10...
-
Page 11: Vue Arrière
VUE ARRIÈRE 35. Bouton ON/OFF Permet d’allumer/d’éteindre le Scene Setter 36. Entrée alimentation externe CD 12-20V, 500mA minimum. 37. MIDI Thru/Out/In Ports MIDI pour connexion à un séquenceur ou un appareil MIDI. 38. Sortie DMX Ce connecteur envoie le signal DMX à vos appareils compatibles DMX (à... -
Page 12: Sécurité Pour Vos Programmes
GUIDE D’UTILISATION (Suite) NOTE: La première fois que vous allumez votre Scene Setter 24, le code pour entrer en mode programmation est 1,6,6,8. Vous pouvez changer ce code afin de protéger vos programmes. 2.1.2 Sécurité pour vos programmes Afin de protéger l’accès à l’édition de vos programmes par une personne tierce, vous pouvez changer le code d’accès :... - Page 13 4. Une fois votre scène réglée, appuyez sur le bouton Record pour enregistrer la scène comme un pas dans la mémoire du Scene Setter 24. 5. Répétez les points 3 et 4 jusqu’à ce que vous avez enregistré toutes les scènes désirées en mémoire.
-
Page 14: Edition
éditer. 3. Appuyez sur le bouton MODE SELECT pour sélectionner CHNS SCENES 4. Appuyez et maintenez le bouton EDIT. A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 14... -
Page 15: Editer Les Programmes
4. Relâchez les 2 boutons ,toutes les LEDs clignoteront, indiquant que le programme à été Appuyez ce bouton 2 fois effacé. A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 15... -
Page 16: Effacer Toutes Les Programmes
Toutes les LEDs clignoteront vous indiquant l’effacement du pas. 4. Répétez les point 2 et 3 jusqu’à ce que vous avez effacé tous les pas indésirables. A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 16... - Page 17 6. Appuyez sur le bouton DELETE pour effacer la pas. 7. Appuyez sur le bouton REC EXIT en maintenant e bouton RECORD appuyé pour sortir du mode Édition A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 17...
-
Page 18: Insertion D'un Ou De Plusieurs Pas
7. Appuyez sur le bouton SCENE pour insérer la scène que vous venez de créer avant. 2.2.7 Modifier un ou des pas 1. Activez le mode Édition. 2. Appuyez sur le bouton STEP jusqu’à atteindre le pas à modifier. A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 18... -
Page 19: Lancements
1. Appuyez sur le bouton MODE SELECT et sélectionnez CHNS SCENE indiqué par la LED rouge allumée. 2. Appuyez sur le bouton PAGE pour sélectionner la page du programme que vous désirez lancer. A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 19... -
Page 20: Synchroniser Un Programme À Une Source Audio
2. Sélectionnez le programme à lancer comme décrit ci-dessus. 3. Appuyez sur le bouton AUDIO jusqu’à ce que la LED s’allume, indiquant que le mode Audio est actif. A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 20... -
Page 21: Lancer Un Programme Avec Le Fader De Vitesse
SPEED afin d’ajuster la vitesse de défilement du programme manuellement. NOTE: Le point 3 n’est pas nécessaire si le programme sélectionné n’est pas enregistré avec le rythme standard. A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 21... -
Page 22: Lancer Un Programme Avec Le Rythme Standard
7. Répétez les points 4 et 5 pour régler un nouveau rythme/une nouvelle vitesse de défilement 2.4 Changer le mode vitesse (SPEED) entre 5 et 10 minutes 1. Appuyez et maintenez le bouton RECORD. A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 22... -
Page 23: Utilisation Midi
1. Appuyez 2 fois le bouton FLASH 1 en maintenant le bouton RECORD. L’affichage indiquera ”CHO” , signalant que la configuration MIDI OUT est disponible. Appuyez ce bouton 3 fois A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 23... -
Page 24: Utilisation Midi (Suite)
3.4 Réception d’un fichier MIDI Appuyez 3 fois sur le bouton Flash 3 en maintenant le bouton RECORD. L’affichage indique “IN”, signalant que le Scene Setter 24 est prêt à recevoir un fichier MIDI. Appuyez ce bouton 3 fois 3.5 Envoi d’un fichier MIDI Appuyez 3 fois sur le bouton Flash 4 en maintenant le bouton RECORD. -
Page 25: Implémentation
55H(85) un fichier nommé DC1224 avec une extension de "BIN(ESPACE)". 3. L’envoi de fichier permet au Scene Setter 24 d’envoyer ses données MIDI au contrôleur suivant ou d’autres appareil MIDI. 4. Il y a deux types d’envoi de fichier décrits ci-dessous: Open Loop Mode (mode Boucle Ouverte) CONTRÔLEUR... -
Page 26: Configuration Du Canal Dmx
LEDs des boutons Flash 1-24 qui seront éteintes. 6. Appuyez sur le bouton EXIT en maintenant le bout RECORD pour sortir du mode de configuration DMX. A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 26... -
Page 27: Effacer La Configuration Dmx
4. Inverser la direction de défilement de n’importe quel programme: Appuyez et maintenez le bouton Rec One, puis appuyez sur le bouton Flash du programme correspondant et relâchez les deux boutons en même temps A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 27... -
Page 28: Fader Master
3. Appuyez sur le bouton MODE SELECT et sélectionnez " CHNS SCENES ". 4. Appuyez sur le bouton PARK pour sélectionner le mode MIX CHASE. Une LED jaune indiquera cette sélection. A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 28... - Page 29 2. Montez les faders des canaux 1 à 6 et 19 à 24 à fond. 3. Mettez les faders Master A et MASTER B au même niveau, puis bougez-les dans la même direction, vous obtenez une scène. A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 29...
-
Page 30: Technical Specifications
1. Pour ne pas perdre les programmations en mémoire, l’unité doit être mise sur courant secteur au moins 2 heures par mois. L’affichage indiquera "LOP" si le voltage et trop bas. A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 30... -
Page 31: Rohs Et Deee
écologiques. La directive RoHS franchit un pas important dans la protection de l’environnement. En tant que fabricants, nous nous sentons obligés de contribuer à son respect. A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 31... - Page 32 à ce système de d’enlèvement des déchets. Nous sommes heureux de répondre à vos questions et serions ravis d’entendre vos suggestions. Pour ce faire contactez-nous par e-mail à : info@americandj.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 32...
-
Page 33: Notes
NOTES A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 33... - Page 34 The Netherlands youtube.com/americandj Tel : +31 45 546 85 00 / Fax : +31 45 546 85 99 Web : www.americandj.eu / E-mail : service@adjgroup.eu A.D.J. Supply Europe B.V. – www.americandj.eu – Scene Setter 24 Manuel d’utilisation Page 34...
