CONFIGURATION (suite)
Si vous faites vos câbles vous-même, veillez à bien utiliser un câble blindé standard 110-120 Ohm. (Ce câble
peut être acheté chez tous les revendeurs d'éclairage professionnel). Vos câbles doivent comporter des
connecteurs mâle et femelle à chaque extrémité. Rappelez-vous que les câble DMX se montent en Daisy
Chain et ne se divisent pas

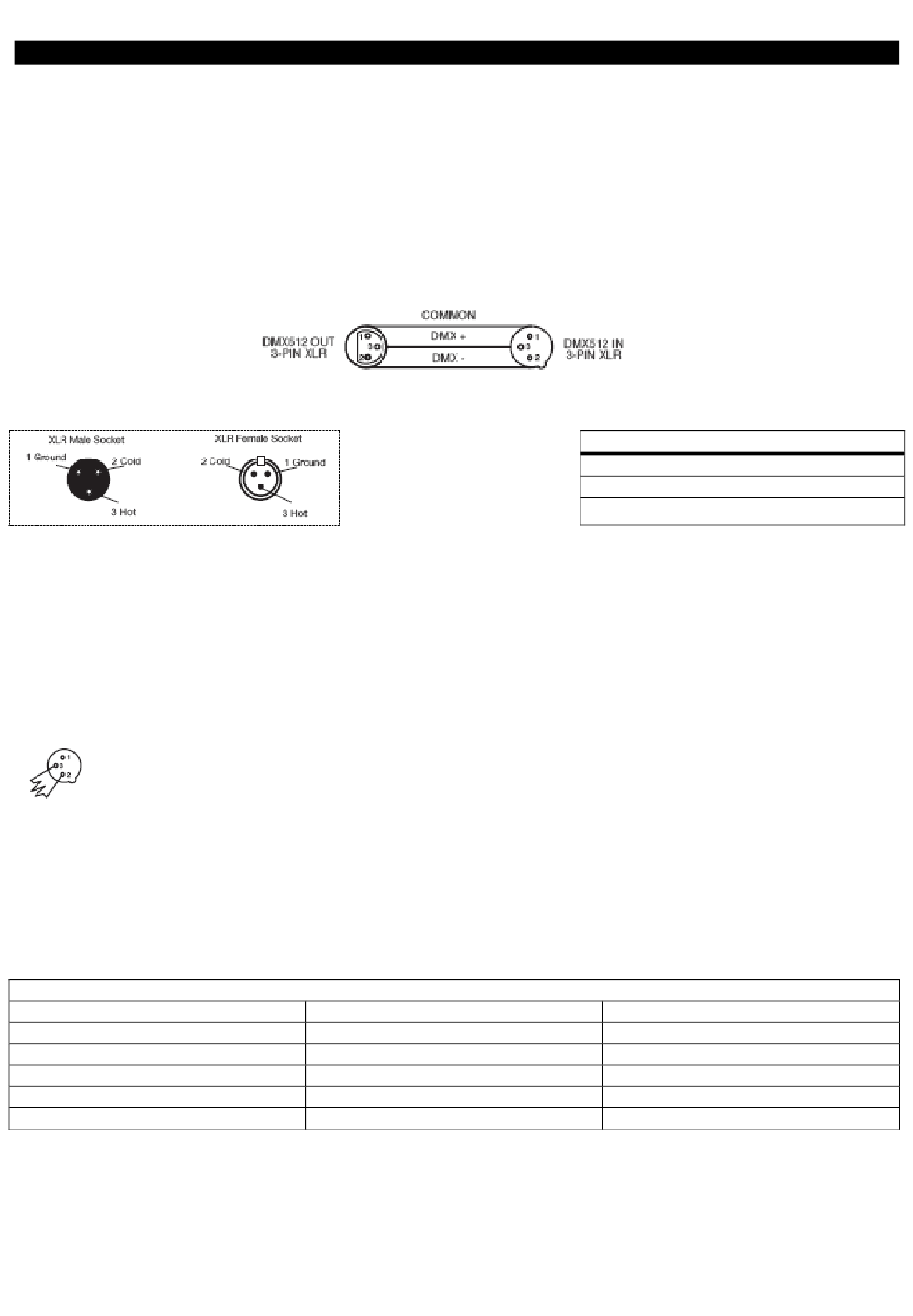

Remarque : Assurez-vous de suivre les instructions décrites en figures 2 et 3 lors de la fabrication artisanale
de vos câbles. N'utilisez pas la prise de terre de votre connecteur XLR. Ne reliez pas le blindage du
connecteur de votre câble à la prise de terre et ne permettez pas au blindage du conducteur d'entrer en
contact avec le boîtier externe du XLR. Reliez le blindage à la terre pourrait entraîner un court-circuit et un
fonctionnement erratique.
Figure 2
Figure 3
Remarque spéciale : Terminaison de ligne. Lorsque vous utilisez un long câble, il se peut que vous soyez
amené à placer un bouchon sur la dernière unité pour éviter un fonctionnement erratique. Le bouchon est une
résistance d'¼ W 90-120 Ohm qui est connectée entre la broche 2 et la broche 3 du connecteur XLR mâle
(DATA + et DATA -). Cette unité est insérée dans le connecteur XLR femelle de la dernière unité de votre
montage en Daisy Chain pour terminer la ligne. L'utilisation un bouchon de câble (Référence de composant
ADJ Z-DMX/T) diminue la possibilité de fonctionnement erratique.
Connecteurs DMX XLR 5 broches. Certains constructeurs utilisent des câbles data DMX-512 5 broches pour
la transmission de DATA plutôt que des 3 broches. Ces câbles DMX 5 broches peuvent être intégrés dans un
circuit DMX 3 broches. Il est impératif d'utiliser un adaptateur de câbles lorsque vous insérez un câble data 5
broches dans un circuit 3 broches, ils se trouvent généralement dans la plupart des magasins de vente de
pièces électroniques. Le tableau suivant indique en détail la conversion correcte d'un câble.
Conversion XLR 3 broches en XLR 5 broches
Conducteur
Terre / Blindage
Data Compliment (signal -)
Data True (signal +)
Non utilisé
Non utilisé
A.D.J. Supply Europe B.V. – www.americandj.eu – Vizi Spot LED Pro Manuel d'utilisation Page 9
.
Le bouchon réduit les erreurs de signal et évite
les problèmes de transmission de signal et les
interférences. Il est toujours recommandé de
connecter
un
bouchon
120 Ohm ¼ W) entre la broche 2 (DMX-) et la
broche 3 (DMX +) de la dernière unité
XLR 3 broches femelle (sortie)
Broche 1
Broche 2
Broche 3
Configuration broches XLR
Broche 1 = Terre
Broche 2 = Data Compliment (signal -)
Broche 3 = Data True (signal +)
Figure 4
DMX
(résistance
XLR 5 broches mâle (entrée)
Broche 1
Broche 2
Broche 3
Ne pas utiliser
Ne pas utiliser
