CONFIGURATION (suite)
Remarque spéciale : Terminaison de ligne. Lorsque vous utilisez un long câble, il se peut que vous soyez
amené à placer un bouchon sur la dernière unité pour éviter un fonctionnement erratique. Le bouchon est une
résistance d'¼ W 90-120 Ohm qui est connectée entre la broche 2 et la broche 3 du connecteur mâle XLR
(DATA + et DATA -). Cette unité est insérée dans le connecteur XLR femelle de la dernière unité de votre
montage en Daisy Chain pour terminer la ligne. Utiliser un bouchon de câble (Référence de composant ADJ
Z-DMX/T) diminue la possibilité de fonctionnement erratique
Connecteurs DMX XLR 5 broches. Certains constructeurs utilisent des câbles data DMX-512 5 broches pour
la transmission de DATA plutôt que des 3 broches. Ces câbles DMX 5 broches peuvent être intégrés dans un
circuit DMX. Il est impératif d'utiliser un adaptateur de câbles lorsque vous insérez un câble data 5 broches
dans un circuit 3 broches, ils se trouvent généralement dans la plupart des magasins de vente de pièces
électroniques. Le tableau suivant indique en détail la conversion correcte d'un câble.
Terre / Blindage
Data Compliment (signal -)
Data True (signal +)
Le bouchon réduit les erreurs de
signal et évite les problèmes de
transmission de signal et les
interférences. Il est toujours
recommandé de connecter un
bouchon DMX (résistance
120 Ohm ¼ W) entre la broche 2
(DMX-) et la broche 3 (DMX +)

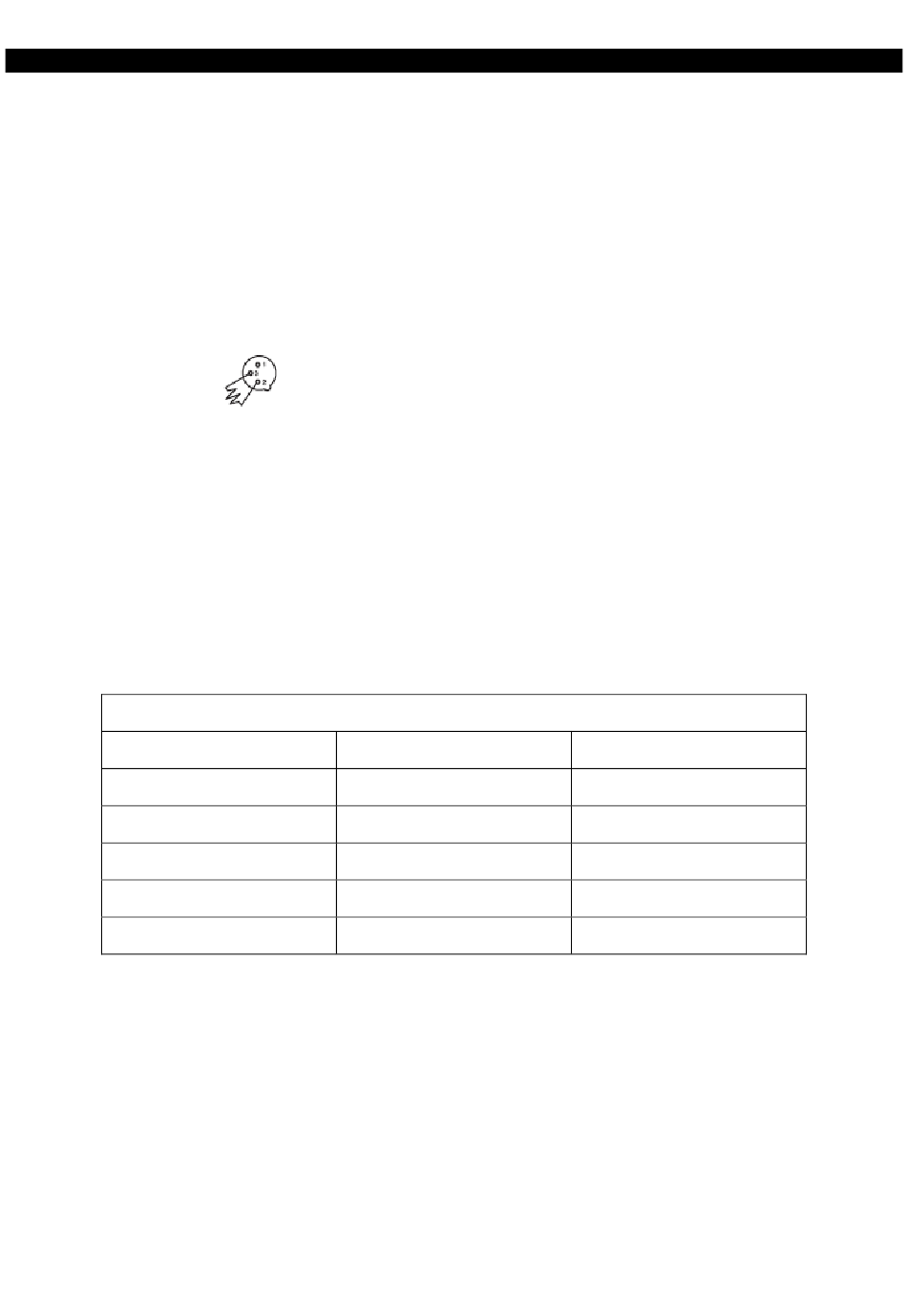

Conversion XLR 3 broches en XLR 5 broches
Conducteur
Non utilisé
Non utilisé
A.D.J. Supply Europe B.V. – www.americandj.eu – Tripleflex™ Manuel d'utilisation Page 6
Figure 4
XLR 3 broches femelle (sortie)
Broche 1
Broche 2
Broche 3
XLR 5 broches mâle (entrée)
Broche 1
Broche 2
Broche 3
Non utilisé
Non utilisé
