4.3
Raccordement du récepteur DCF
• Câblez le récepteur DCF conformément à la fig. 4.7.

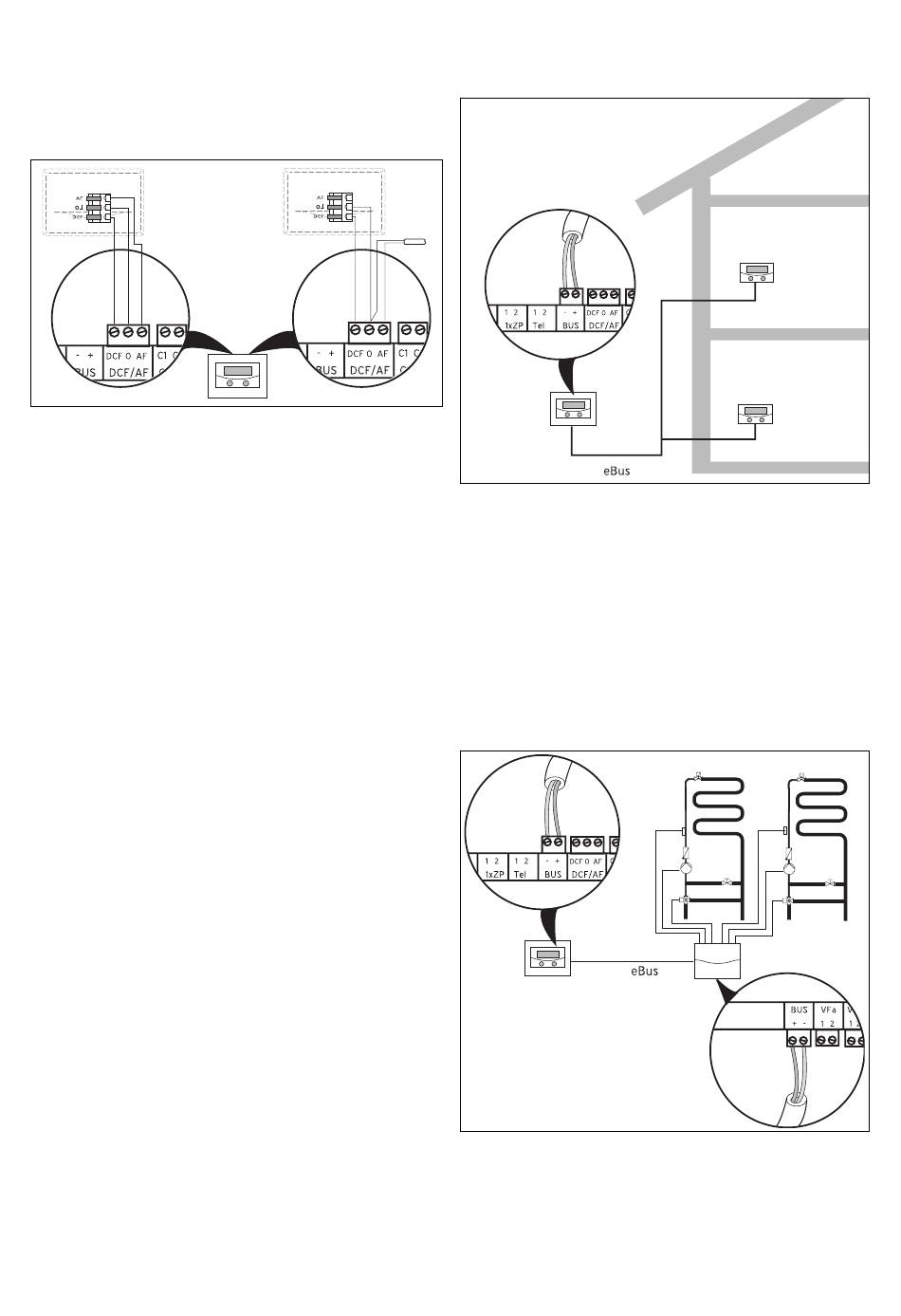

Fig. 4.16 Raccordement du récepteur DCFà gauche avec la
sonde extérieure comprise dans la livraison
(récepteur DCF), à droite, solution spéciale avec sonde
extérieure externe
Une solution spéciale avec sonde extérieure séparée
VRC 693 est nécessaire si par ex. aucune réception radio
n'est présente sur le lieu d'emplacement de la sonde
extérieure.
4.4

Raccordement des accessoires

Il est possible de raccorder les accessoires suivants :
- Jusqu'à huit appareils de commande à distance pour
la régulation des 8 premiers circuits de chauffage.
- Jusqu'à 6 modules de mélangeur pour agrandir
l'installation de 12 circuits d'installation (en usine
réglés comme circuits mélangeurs).
4.4.1
Raccordement des appareils à distance
Les appareils de commande à distance communiquent
via l'eBus avec le régulateur de chauffage. Le raccord
s'effectue sur n'importe quelle interface du système. Il
faut uniquement s'assurer que les interfaces bus
disposent d'une connexion avec le régulateur central.
Le système Vaillant est conçu de manière à ce que
l'eBus puisse être câblé de composant en composant
(voir fig. 4.8). Il est ainsi possible d'inverser les câbles
sans pour autant perturber la communication.
Notice d'emploi et d'installation calorMATIC 630
Installation électrique 4
Abb. 4.17 Raccordement des appareils à distance
Tous les connecteurs de raccord sont conçus de manière
à pouvoir câbler au minimum 2 x 0,75 mm
raccord. L'utilisation de 2 x 0,75 mm
recommandée comme câble eBus.
4.4.2 Raccordement d'autres circuits de mélangeur
La communication des modules mélangeurs elle aussi
s'effectue via l'eBUs. Lors de l'installation, le même
procédé doit être respecté comme lors du raccord des
appareils de commande à distance. Le montage du
système est décrit à la fig. 4.9.
Fig. 4.18 Raccordements d'autres circuits mélangeurs
2
par fente de
2
est donc
33
