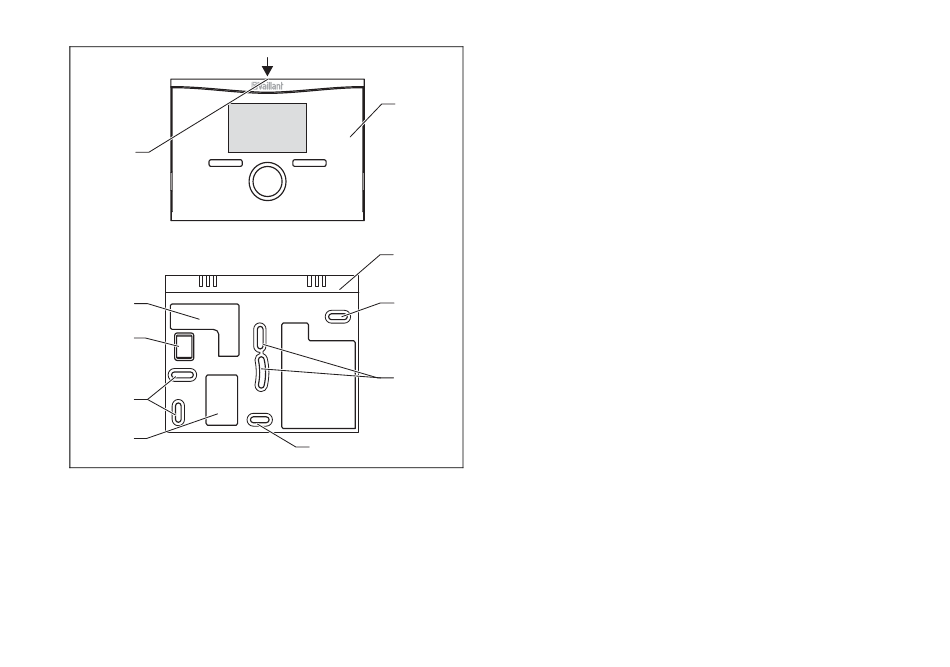

Régulateur
2
Socle mural
3
Orifices de fixation
2. Repérez un emplacement approprié sur le mur. Tenez
compte du câblage pour la connexion 7-8-9.
0020131928_01 calorMATIC 332 Notice d'installation
1
2
3
3
3
4 Orifices pour traversée de
câble
5
Réglette à broches avec
bornes pour câble 7-8-9
6
Fente pour tournevis
Installation électrique 5
3. Percez deux trous après avoir repéré l'emplacement des
orifices de fixation (3).
– Diamètre de l'orifice de fixation: 6 mm
4. Faites passer le câble 7-8-9 dans une des traversées de
câble (4).
5. Insérez les chevilles fournies.
6. Fixez le socle mural à l'aide des vis fournies.
7. Branchez le câble 7-8-9 sur le bornier. (→ page 9)
8. Insérez avec précaution le régulateur dans le socle mu-
ral. Veillez à ce que la réglette à broches (5) du socle
mural se trouve bien en face de l'élément de raccorde-
ment prévu sur le régulateur.
9. Enfoncez le régulateur dans le socle mural avec précau-
tion jusqu'à ce que les languettes s'enclenchent avec un
déclic.
5
Installation électrique
Il n'est pas nécessaire de faire attention à la polarité lors du
raccordement du câble eBUS. La communication n'est pas
entravée si vous inversez les deux connexions.
