non montare tubi di diametro inferiore a quello delle bocche della macchina.

installando più macchine in parallelo, dimensionare in proporzione il collettore e la linea principale.

non impiegare gomiti, ma curve ad ampio raggio.

non installare valvole con passaggio ridotto rispetto al nominale e valvole di ritegno con otturatore contrastato da molla (la
valvola di ritegno con minore perdita di carico é quella a clapet alleggerito).

nei casi di impiego per l'ossigenazione, scegliere diffusori a bassa resistenza di passaggio (bassa perdita di carico).
Pericolo dovuto a ingresso di corpi estranei e sporcizia nell'unità!
L'ingresso nell'unità di corpi estranei, anche di piccolissime dimensioni provoca gravi danni con la probabile rottura delle pale della
girante e con il pericolo che i detriti possono essere proiettati verso l'esterno!
Vedere gli SCHEMI DI INSTALLAZIONE nella sezione iniziale.

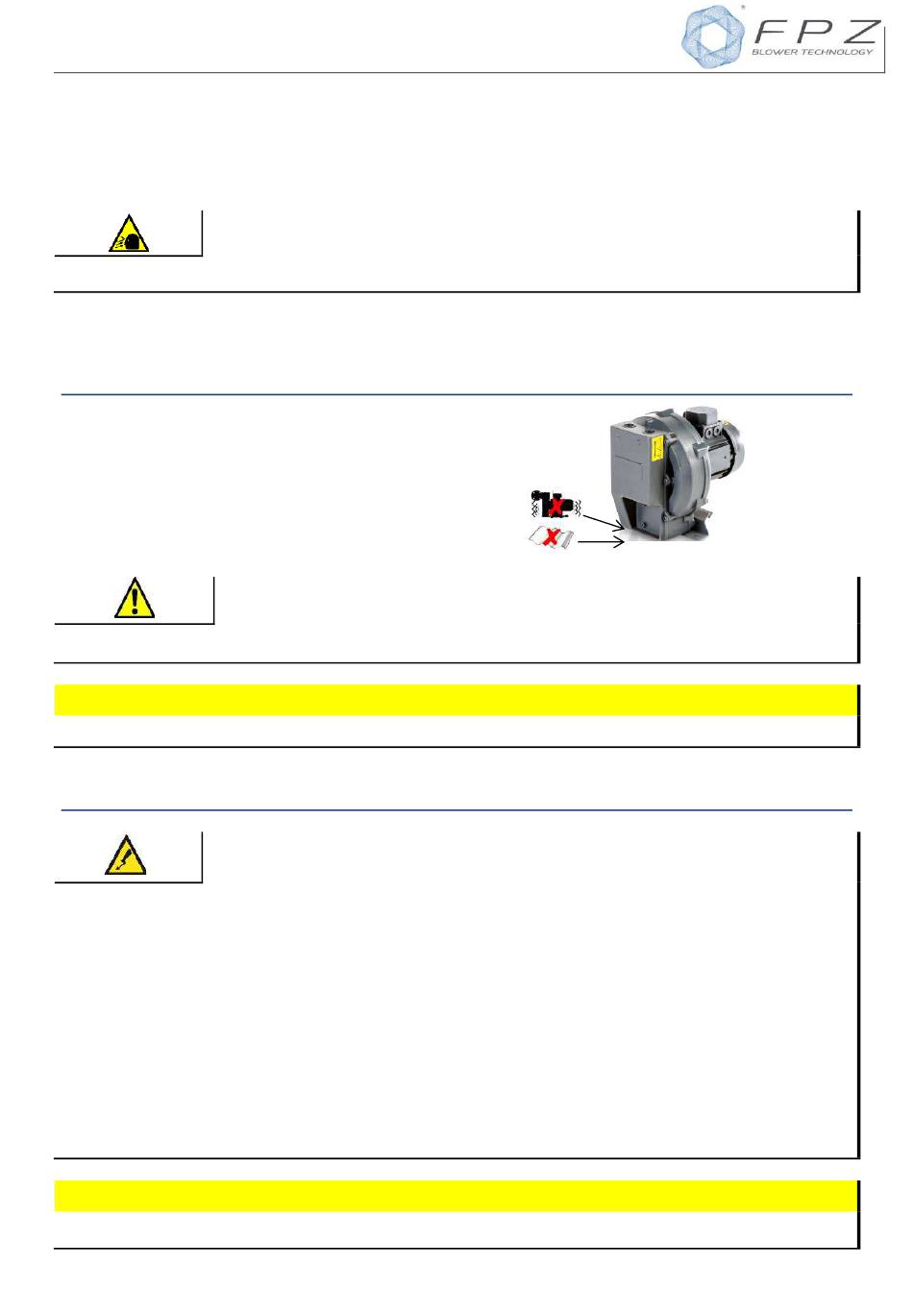

4.2 INSTALLAZIONE ORIZZONTALE SUL PIEDE
Le unità possono essere installate con l'asse di funzionamento
orizzontale con le seguenti modalità:

Mediante apposito piede per il fissaggio in orizzontale
Un operato non conforme alla destinazione d'uso dell'unità può causare lesioni gravi.
Controllare regolarmente che, i punti di fissaggio dell'unità alla struttura di supporto, siano fissi.
L'eccessiva vibrazione dell'unità può provocare seri danni alla macchina.
ATTENZIONE !
Verificare il senso di rotazione del motore. (vedi punto 5.2 SENSO DI ROTAZIONE)
4.3

MOTORE ELETTRICO

Pericolo dovuto all'elettricità!
 Un comportamento non appropriato può causare gravi lesioni.
 I lavori agli equipaggiamenti elettrici (installazione, manutenzione) devono essere eseguiti esclusivamente da elettricisti qualificati ed
autorizzati, provvisti degli attestati formativi ed autorizzati!
 Prima di iniziare i lavori all'unità o all'impianto è necessario adottare le seguenti precauzioni:
- assicurarsi che la macchina NON sia sotto tensione;
- adottare misure per prevenire un reinserimento;
- aprire la scatola morsettiera solamente dopo aver accertato la completa assenza di tensione!
 La scatola morsettiera non deve contenere:
- corpi estranei;
- impurità;
- umidità.
Chiudere con il coperchio la scatola morsettiera e sigillare le aperture dei pressacavi in modo da impedire alla polvere, all'acqua e alla
umidità di penetrare.
Controllare periodicamente le tenute.

Nel caso si toccasse un'unità difettosa sussisterebbe un pericolo di scossa elettrica!
Montare il salvamotore.
Far controllare regolarmente gli equipaggiamenti elettrici da un elettricista.
ATTENZIONE !
Nel caso di dover effettuare diversi avvii del motore nell' arco di un' ora, sussistono delle limitazioni, il cui mancato rispetto può
danneggiare gravemente l'unità.
FPZ-MI-10DL-15DH-MD-MOR-EU-15-R01 15 / 102
