6.1.5. Paramétrer le poste intérieur comme appareil de fin de ligne
Le poste intérieur est placé à l'extrémité de la ligne ou est le seul appareil
présent sur la ligne :
• Placez le cavalier J1 sur les deux contacts inférieurs.
La résistance terminale est ainsi à sa place (Fig. 4).
Lors de la livraison, la résistance terminale n'est pas
à sa place (Fig. 5).
6.1.6. Monter le cadre supérieur
• Placez le cadre supérieur sur les deux broches de fixation du cadre inférieur (1).
• Encliquetez le cadre supérieur en appuyant doucement (2).
ATTENTION ! Dégâts aux conducteurs coincés.
Disposez les conducteurs de manière à ne pas les coincer
en encliquetant le cadre supérieur.
6.1.7. Ouvrir le poste intérieur
Une ouverture de déverrouillage se trouve au bas de l'appareil.
• Enfoncez prudemment votre tournevis dans cette ouverture (Fig. 7).
• Vous pouvez détacher le cadre supérieur par sa partie inférieure.
• Détachez le cadre supérieur des deux broches de fixation supérieures.
FR

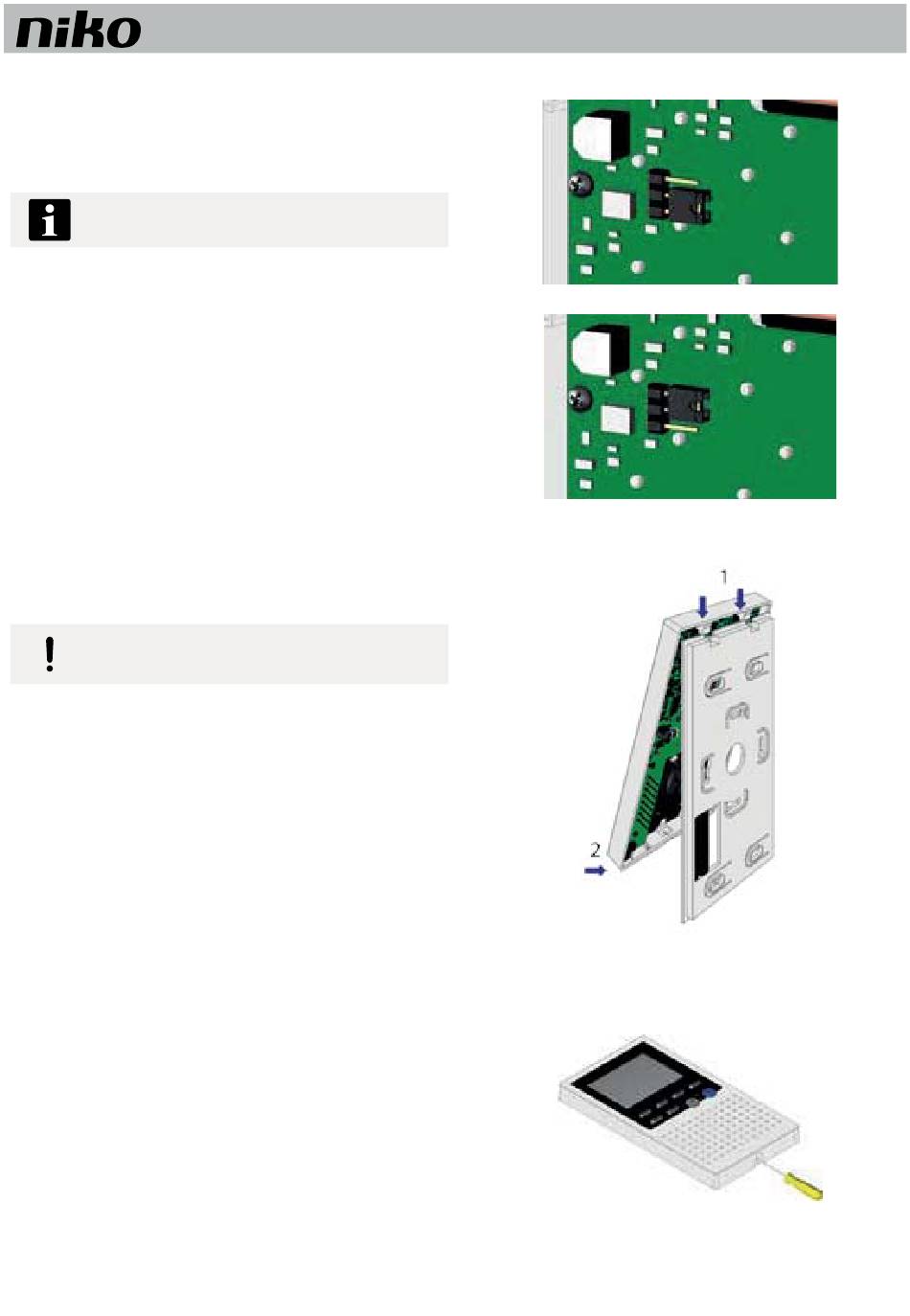

Fig. 4 : Mettre la résistance terminale à sa place
Fig. 5 : Résistance terminale lors de la livraison
Fig. 6 : Monter le cadre supérieur
Fig. 7 : Ouvrir le poste intérieur
