10-570
Lees de volledige handleiding vóór installatie en ingebruikname.
1. BESCHRIJVING

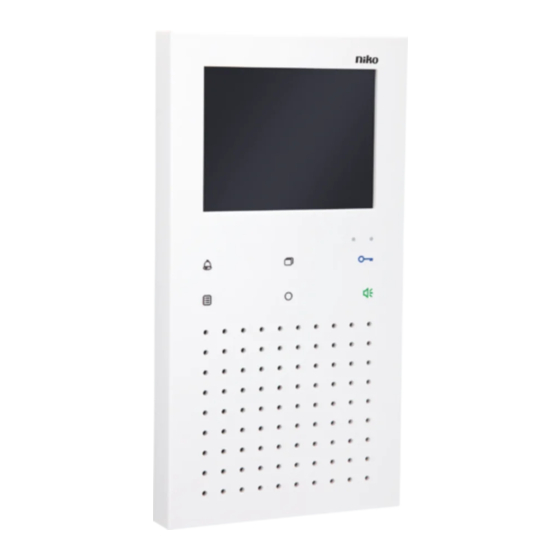

De videobinnenpost 10-570 uit het gamma Niko Toegangscontrole maakt altijd deel uit van een systeem met één of meerdere buitenposten en
een voeding.
De videobinnenpost 10-570 biedt je de mogelijkheid om:
• een deur te openen;
• een gesprek te voeren;
• de bezoeker te zien
• het belsignaal uit te schakelen
• verlichting te schakelen
• camerabeelden op te roepen.
• ...
Via een menu op het display kunnen de beeld- en oproepinstellingen gewijzigd worden. De bediening van het toestel verloopt via aanraakgevoelige
knoppen.
2. WERKING EN GEBRUIK
Zie ook gebruikershandleiding.
Functies knoppen en LED's
• De deur openen en de communicatie 4 sec. later beëindigen – standaard instelling
• het lichtrelais schakelen wanneer er nog geen gesprek gestart is
Een gesprek beginnen en beëindigen door kort te drukken
Het belsignaal uitschakelen. De rode LED licht op.
Het camerabeeld oproepen en de beschikbare camerabeelden doorlopen.
Stuurfunctie 8 uitzenden om relais 10-831 te bedienen
Menu oproepen
Via het menu kunnen volgende functies gerealiseerd worden:
• 10 verschillende interne oproepen maken
• stuurfunctie 8, 9 of 10 uitzenden om een relais te bedienen
• het lichtcontact schakelen van de voeding (10-80X)
• de 'bel-en–kom-binnen'-functie activeren
• de oproepomleiding activeren
• de binnenpost parallel, als SLAVE, programmeren op een andere binnenpost
• instellingen van het geluid en het beeld wijzigen
• uitschakelen van auditieve feedback bij aanraken toetsen
• beltonen wijzigen voor oproepen van verschillende buitenposten, een interne oproep of een etage-oproep
Rode LED
• belsignaal uitgeschakeld
• pinkende LED: de oproep is opgenomen door een ander toestel of het systeem is bezet
Groene LED
• aanduiding voor oproep
• oproepomleiding of bel-en-kom-binnenfunctie is actief
* Instellingen wijzigen via voeding 10-80X of servicetoestel 10-870
3. INSTALLATIE
Bekabeling
De videobinnenpost 10-570 wordt 6-draads bekabeld, met een getwiste kabel voor een optimale beeldkwaliteit. De diameter van de aders bepaalt de
maximum afstand die behaald kan worden tussen de voeding en de videobinnenpost.
Diameter
0,5mm
(bv UTP CAT. 5E)
Max.afstand
Opmerking
• Bovenvermelde maximum afstanden zijn enkel geldig als er slechts één toestel actief is. Als er 2 monitoren parallel op dezelfde kabel werken, deel
de maximum afstand dan door 2. Bij 3 monitoren deel je door 3, enz.
• Je kan maximum 6 monitoren (lijn in en lijn uit) bekabelen. Als je meer dan 6 monitoren wil aansluiten of als je voor sterbekabeling kiest, gebruik
dan videosplitters. Aan elke uitgang van een videosplitter kan je opnieuw 6 monitoren aansluiten.
NL
0,6mm
(bv TPVF)
70m
100m
0,8mm
(bv TVVF,JYSTY...)
200m
*
1
