6.2 Boiler uniSTOR aan de thermostaat
aansluiten
e
Gevaar!
Levensgevaar door elektrische schok
aan spanningvoerende aansluitingen!
Aan de netaansluitklemmen van de CV-ketel
is continuspanning voorhanden.
> Onderbreek de stroomtoevoer.
> Beveilig de stroomtoevoer tegen opnieuw
inschakelen.
> Zorg ervoor dat de werkzaamheden aan
het elektrische systeem door een gekwalifi-
ceerde installateur uitgevoerd worden.

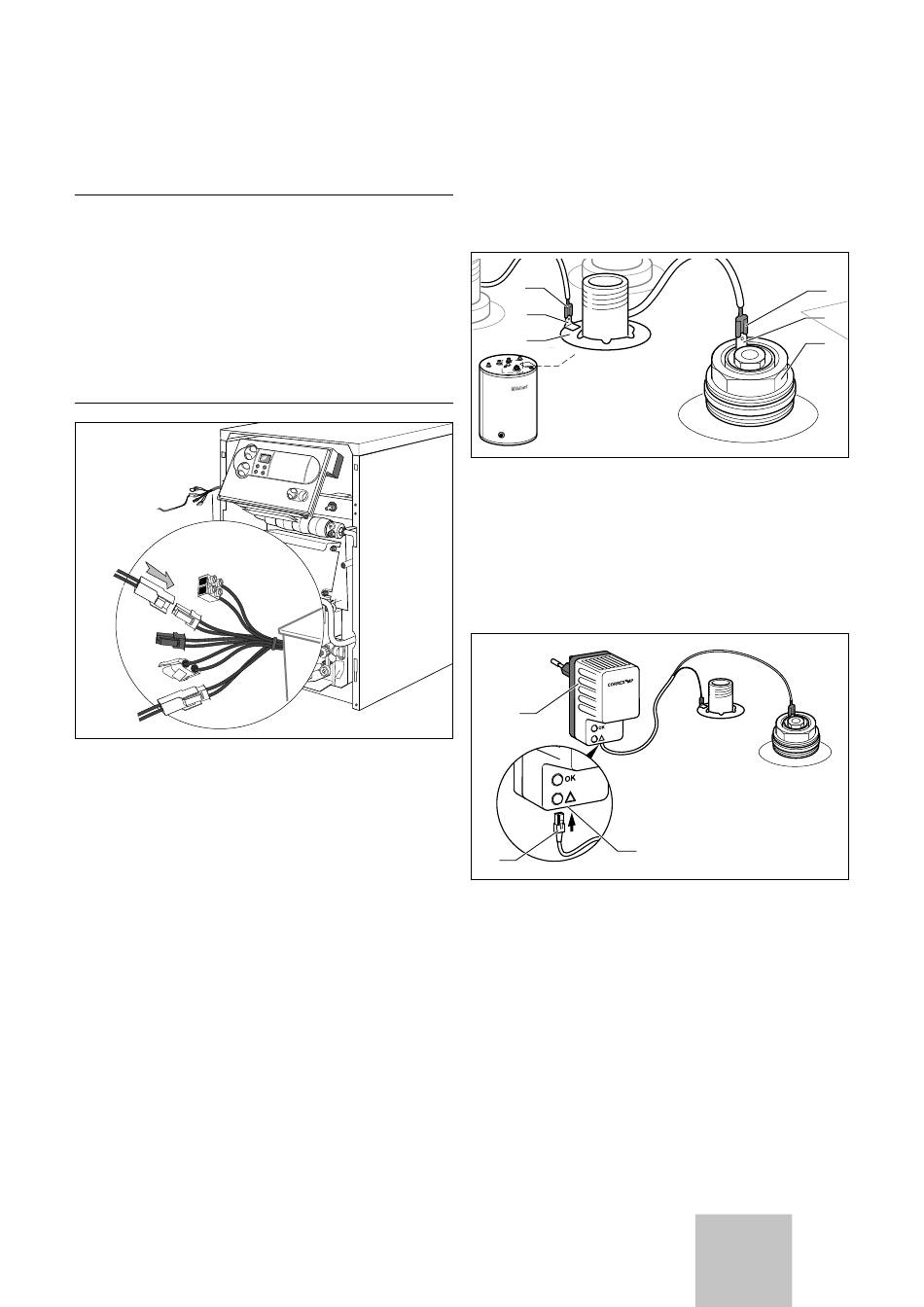

Afb. 6.2 Elektrische installatie (CV-ketels bijvoorbeeld)
> Bedraad de boilervoeler met de CV-ketel of een
externe thermostaat.
> De inbouwplaats van de betreffende klemmenlijst en
de klemmenbenaming vindt u in de installatiehandlei-
ding van de CV-ketel of van de externe thermostaat.
Installatie- en onderhoudshandleiding uniSTOR VIH R 0020131407_01
Elektrische installatie 6
6.3

Elektrische anode aansluiten

De elektrische anode (¬ (6) in Afb. 3.1 Boiler uniSTOR)
is door de fabrikant geïnstalleerd, maar moet nog afzon-
derlijk elektrisch aangesloten worden.
6
5
4
Afb. 6.3 Aansluitingen aan de elektrische anode
> Neem de verbindingskabel (leveringsomvang) bij de
hand.
> Steek de brede kabelschoen (1) van de kabel op het
steekoog (2) aan de aansluiting van de elektrische
anode (3).
> Steek de smalle kabelschoen (6) van de kabel op het
steekoog (5) aan de aansluiting van de schijf (4).
3
1
2
Afb. 6.4 Aansluitingen aan de stekkervoeding
> Neem de stekkervoeding (leveringsomvang) bij de
hand.
> Steek de tweepolige stekker (2) in de aansluitingsope-
ning onderaan aan de stekkervoeding (1).
> Steek de stekkervoeding (3) in een geaard stopcon-
tact.
1
2
3
