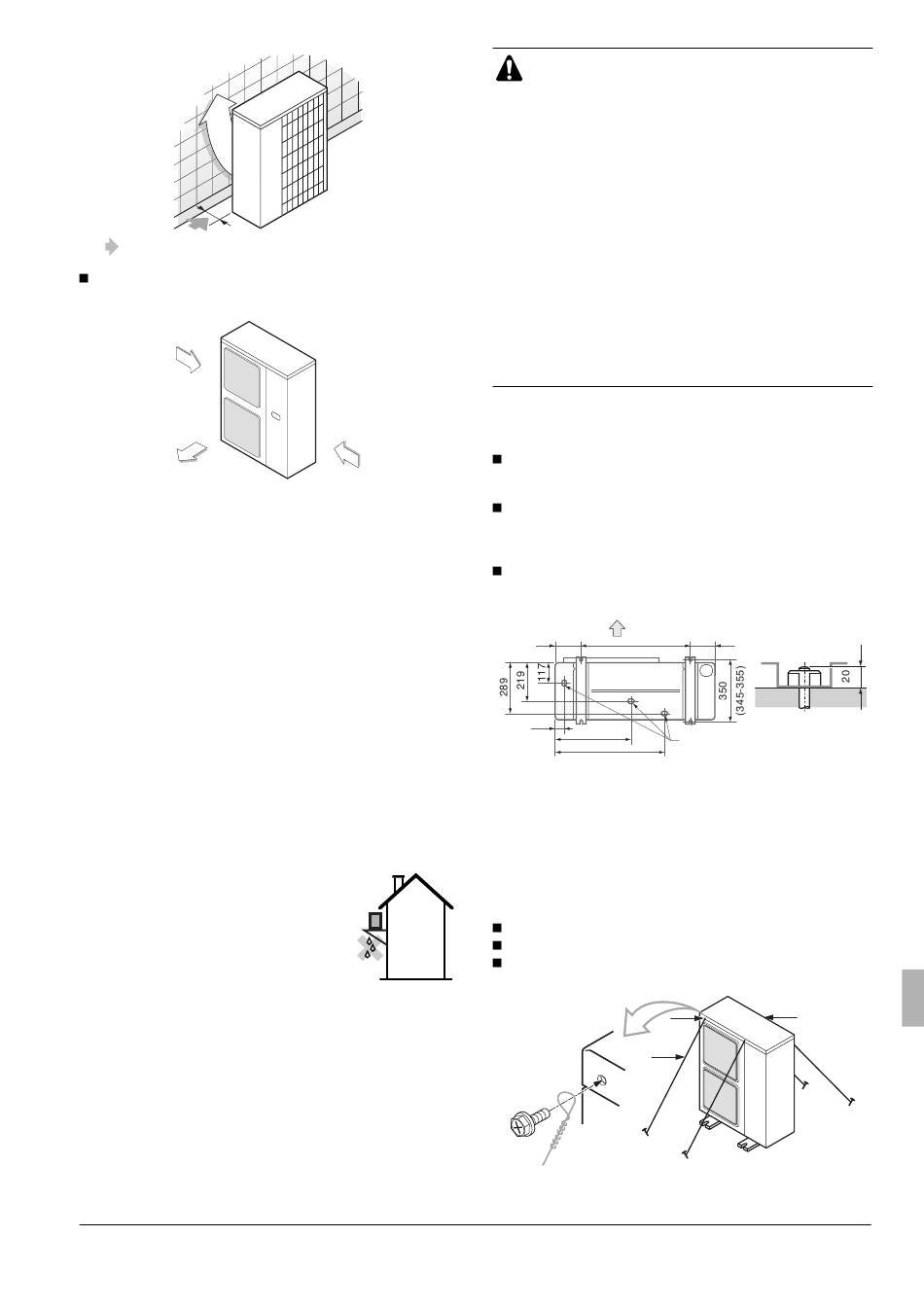

Asegúrese de que haya suficiente espacio para realizar la instalación
Ajuste el lado de la salida en el ángulo correcto con respecto a
la dirección del viento.
Viento fuerte
Aire del viento
3 Prepare un canal de drenaje de agua alrededor de la base
como desagüe de agua residual de los alrededores de la
unidad.
4 Si no resulta fácil realizar el drenaje de agua de la unidad,
monte la unidad sobre una base de bloques de hormigón, etc (la
altura de la base deberá tener un máximo de 150 mm).
5 Si instala la unidad sobre un bastidor, instale también una placa
a prueba de agua a 150 mm de la parte inferior de la unidad
para impedir que el agua invada la unidad desde abajo.
6 Cuando instale la unidad en un lugar expuesto a frecuentes
nevadas, preste especial atención a lo siguiente:
- Eleve la base lo más alto posible.
- Construya un recipiente grande (de suministro
independiente).
- Retire la rejilla de aspiración trasera para impedir la
acumulación de nieve en las aletas traseras.
7 La unidad exterior podría cortociruitarse dependiendo del
entorno, de modo que utilice las aletas (de suministro
independiente).
8 Si instala la unidad en un bastidor de
montaje, instale una placa de estanquei-
dad (a 150 mm. del panel inferior de la
unidad) o utilice un tapón de drenaje
(opcional) para evitar el goteo de agua de
drenaje.
U-4~6ML4DPQ
Acondicionador de aire Urban Multi
4PW29037-1
El equipo descrito en este manual puede provocar ruido
electrónico generado por la energía de radiofrecuencia. El
equipo cumple con las especificaciones diseñadas para
proporcionar una protección adecuada contra este tipo de
interferencias. Sin embargo no hay garantías de que no se
produzca la interferencia en una instalación determinada.
Por ello se recomienda que al instalar el equipo y el
cableado eléctrico se mantengan las distancias necesarias
entre la instalación y el equipo de música, ordenadores
personales, etc. (Ver figura 2)
En
distancia de 3 m o más y utilizar tubos de canalización
para las líneas de alimentación y transmisión.
5. P
Viento fuerte
Compruebe la resistencia y el nivel de la base de instalación, de
forma que la unidad no produzca vibraciones o ruido después
de su instalación.
De acuerdo con el dibujo de la base de la figura, fije la unidad
con seguridad a través de los pernos de la base. (Prepare
cuatro juegos de pernos de base M12, tuercas y arandelas
disponibles en el mercado.)
Se recomienda atornillar los pernos en la base hasta que su
longitud sea de 20 mm con respecto a la superficie de la base.
45
A Lado de descarga
B Vista parte inferior (mm)
C Agujero de drenaje
5.1. Método de instalación para prevenir la caída del
equipo
Si es necesario impedir que la unidad se caiga, realice la instalación
como se muestra en la figura.
prepare los 4 cables como se indica en el dibujo
desatornille la placa superior en los 4 puntos indicados A y B
pase los tornillos a través de los lazos corredizos y vuelva a
atornillarlos fijamente
A ubicación de los 2 agujeros de fijación en el panel frontal de la unidad
B ubicación de los 2 agujeros de fijación en el panel trasero de la unidad
C cables: suministrado independientemente
1 Ordenador personal o radio
2 Fusible
3 Detector de fugas a tierra
4 Control remoto
5 Selector de frío/calor
6 Unidad interior
circunstancias extremas
RECAUCIONES DURANTE LA INSTALACIÓN
A
140 620 140
B
421
C
612
A A
C
deberá mantener una
B
Manual de instalación
