1. Obturez la conduite d'écoulement des condensats si-
tuée à l'arrière du produit avant de remplir le siphon.
Conformez-vous aux consignes relatives au chemine-
ment de la conduite d'écoulement des condensats du
chapitre « Raccordement de la conduite d'écoulement
des condensats (→ page 56) ».
Condition: Conduit du système ventouse pas encore raccordé
▶

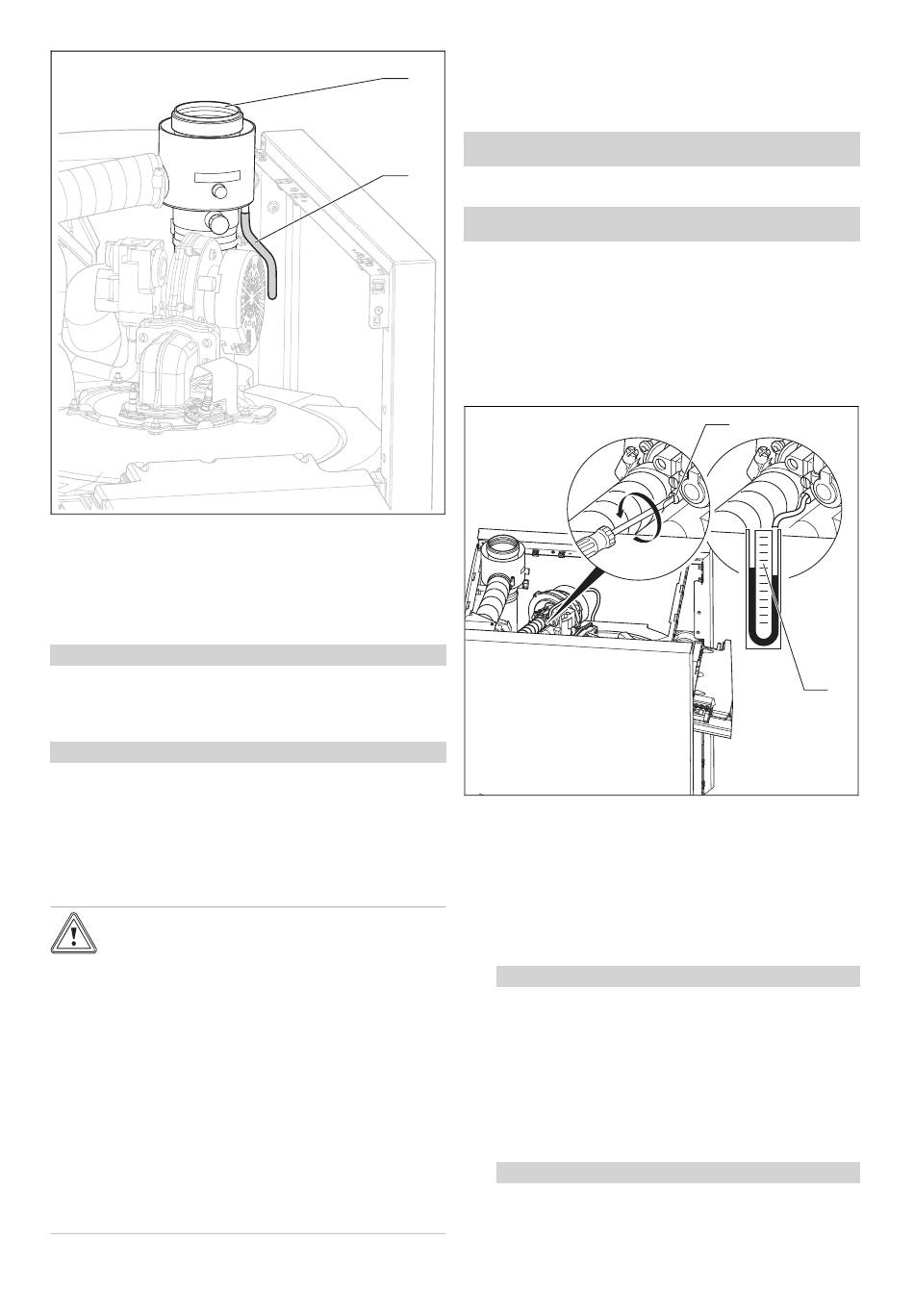

Remplissez le siphon des condensats par le manchon
des gaz de combustion (1) (quantité de remplissage
env. 1,5 l).
Condition: Conduit du système ventouse déjà raccordé
▶
Remplissez le siphon des condensats avec un enton-
noir, par le biais de la conduite de rinçage (2) (quantité :
1,5 l env.).
7.9 Contrôle du réglage du gaz
7.9.1 Vérification du réglage d'usine
Attention !
Risque de dysfonctionnement ou réduc-
tion de la durée de vie du produit en cas
de groupe de gaz mal réglé !
Si le modèle de l'appareil n'est pas compa-
tible avec le type de gaz disponible sur place,
il peut y avoir des dysfonctionnements ou
une usure prématurée de certains compo-
sants.
▶
Avant de procéder à la mise en fonction-
nement de l'appareil, vérifiez les informa-
tions relatives au type de gaz qui figurent
sur la plaque signalétique et comparez-les
au type de gaz disponible sur le lieu d'ins-
tallation.
0020258614_02 ecoVIT exclusiv Notice d'installation et de maintenance
Le réglage de la combustion a été testé en usine pour le
groupe de gaz indiqué sur la plaque signalétique. Une adap-
1
tation in situ peut s'avérer nécessaire dans certains secteurs
d'approvisionnement.
Condition: Le modèle du produit ne correspond pas au type de gaz dispo-
nible sur place
2
▶
Ne mettez pas l'appareil en fonctionnement.
Condition: Le modèle du produit correspond au type de gaz disponible sur
place
▶
Procédez de la manière suivante.
7.9.2 Contrôle de la pression de raccordement du
gaz (pression dynamique du gaz)
1. Fermez le robinet d'arrêt du gaz.
2. Démontez la partie supérieure de la protection.
(→ page 53)
3. Dévissez la vis d'étanchéité (1) repérée par la mention
« in » au niveau du mécanisme gaz.
4. Branchez un manomètre(2).
5. Ouvrez le robinet d'arrêt du gaz.
6. Mettez le produit en fonctionnement avec le programme
de contrôle P.01 ou la fonction Ramonage.
7. Mesurez la pression de raccordement du gaz par rap-
port à la pression atmosphérique.
Condition: Belgique
–
Pression de raccordement admissible en cas
de fonctionnement au gaz naturel G20: 1,7
... 2,5 kPa (17,0 ... 25,0 mbar)
–
Pression de raccordement admissible en cas
de fonctionnement au gaz naturel G25: 1,7
... 2,5 kPa (17,0 ... 25,0 mbar)
–
Pression de raccordement admissible en cas de
fonctionnement au gaz de pétrole liquéfié G31:
2,5 ... 4,5 kPa (25,0 ... 45,0 mbar)
Condition: France ou Italie
–
Pression de raccordement admissible en cas
de fonctionnement au gaz naturel G20: 1,7
... 2,5 kPa (17,0 ... 25,0 mbar)
