4.4

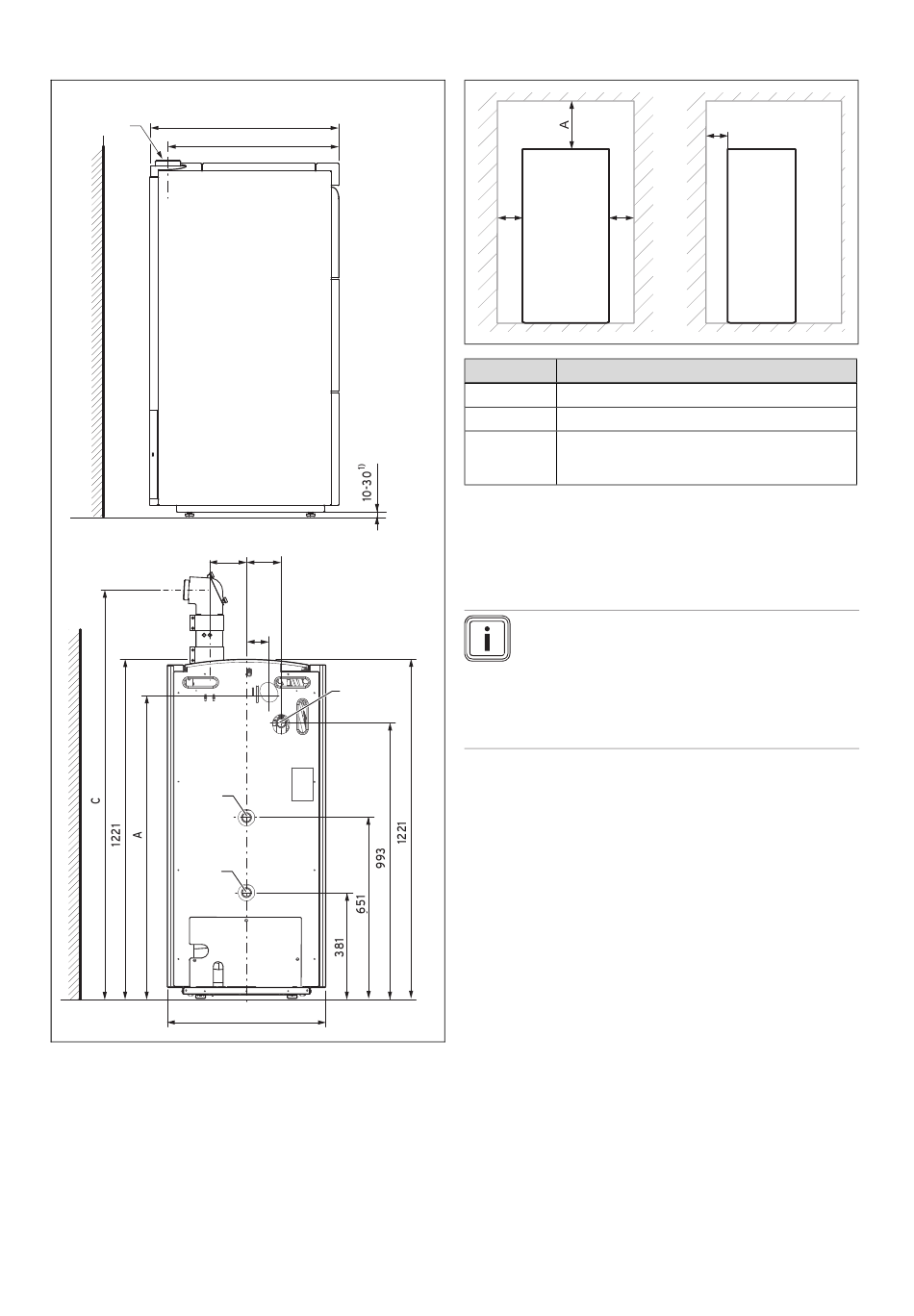

Abmessungen

Ø 80/125
132
Rp 1
Rp 1
A VKK 226/4; VKK 286/4;
VKK 366/4: 1117 mm
VKK 476/4; VKK 656/4:
1085 mm
B VKK 226/4; VKK 286/4;
VKK 366/4: 75 mm
VKK 476/4; VKK 656/4:
86 mm
0020258614_02 ecoVIT exclusiv Installations- und Wartungsanleitung
691
607,5
125
B
Rp 1
570
C VKK 226/4; VKK 286/4;
VKK 366/4: mind.
1350 mm (ohne Zwi-
schenstück)
VKK 476/4; VKK 656/4:
mind. 1451 mm (mit
Zwischenstück)
1) Füße um 20 mm höhen-
verstellbar
4.5 Mindestabstände
B B
A 500 mm
B mind. 500 m, nur an einer Seite erforderlich
C 300 mm für Zubehör Rohrgruppe und Konden-
satpumpe; 400 mm für Zubehör Speicherladeset
bei bündiger Kombination mit einem actoSTOR
4.6 Abstände zu brennbaren Bauteilen
Ein Abstand des Produkts von Bauteilen aus brennbaren
Bestandteilen, der über die Mindestabstände (→ Seite 9)
hinausgeht, ist nicht erforderlich.
Hinweis
Beachten Sie jedoch, dass hinter und neben dem
Produkt ein ausreichender Freiraum verbleibt, um
die Kondensatablaufleitung sicher über einem Ab-
lauf positionieren zu können oder, falls erforder-
lich, eine Kondensatpumpe anzuschließen. Der
Ablauf muss einsehbar sein.
4.7

Produkt ausrichten

▶
Richten Sie das Produkt mit Hilfe der höhenverstellbaren
Füße waagerecht aus, um den Ablauf des Kondensats
aus dem Abgassammler sicherzustellen.
4.8 Frontklappe öffnen
▶
Greifen Sie in die Griffmulde der Frontklappe und heben
Sie die Blende oberhalb etwas an.
◁
Die Frontklappe schwenkt automatisch nach unten
und das Bedienfeld ist zugänglich.
Montage 4
C
Mindestabstand
9
