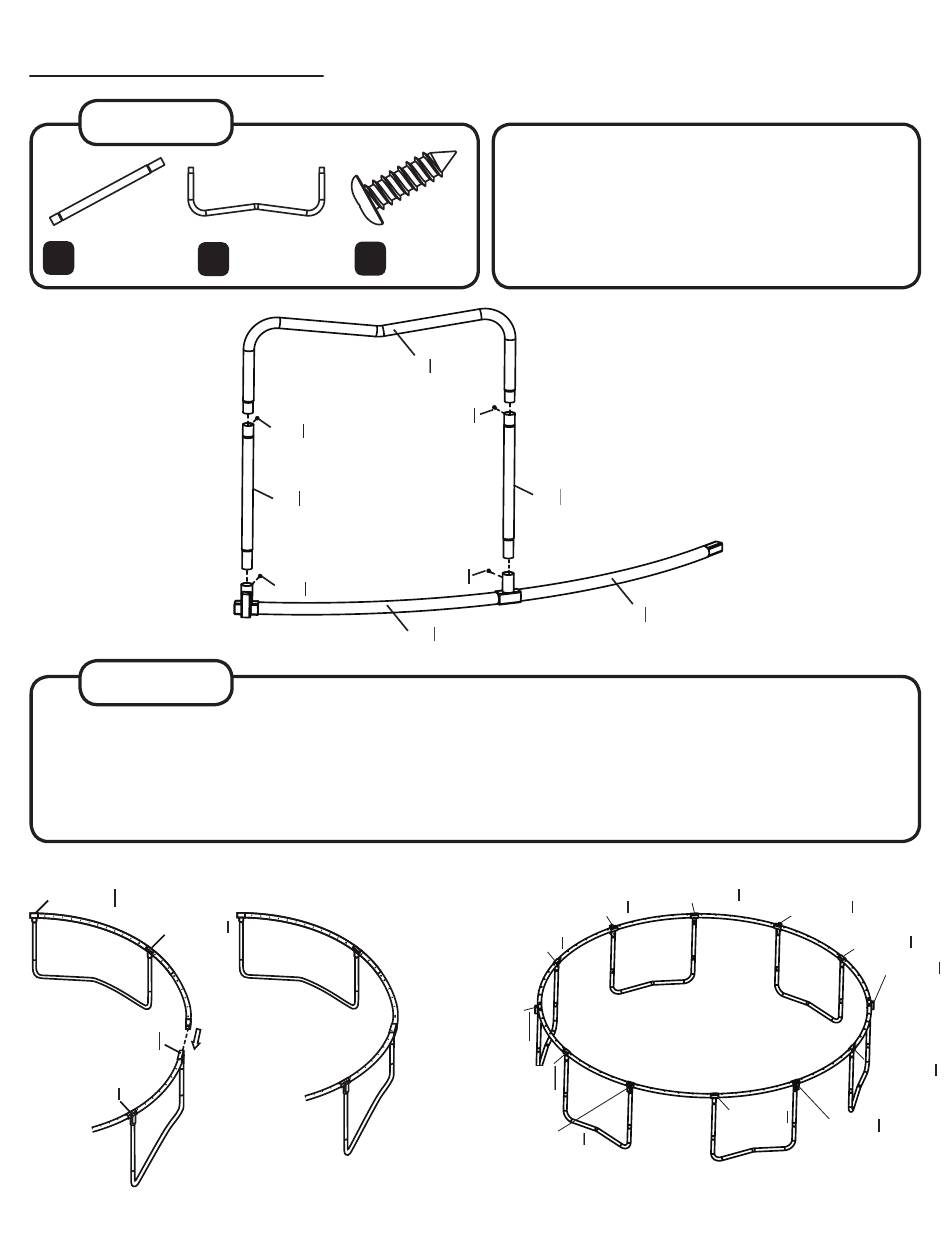

ASSEMBLAGE
ÉTAPE 3
Rallonge de
3
4
patte (x12)
ÉTAPE 4
Cette étape est un jeu d'enfant! (Mais c'est une bonne idée d'avoir un ami à proximité pour vous aider.) Retournez
simplement les 6 pièces d'armatures de façon à ce que les pattes supportent maintenant l'armature. Raccordez
maintenant les 2 pièces d'armature ensemble. Continuez à raccorder les pièces d'armatures jusqu'à ce que vous ayez
une armature qui se tient debout. (La trampoline commencera à prendre forme!)
Rappelez-vous : Assurez-vous que les joints en T et les connecteurs sont disposés par alternance!
Joint en T
Connecteur
Joint en T
Connecteur
Armature de
15
Vis (x24)
patte (x6)
(4)
(15)
(3)
(15)
(2)
Insérez une armature de patte (4) dans 2 rallonges
de patte (3) et serrez avec 2 vis autotaraudeuses (15).
Insérez deux rallonges de patte dans le joint en T et le
connecteur en même temps et serrez avec deux vis
autotaraudeuses. Répétez cette étape jusqu'à ce que
les 6 pièces de l'armature soient assemblées.
(15)
(3)
(15)
Connecteur
Joint en T
Connecteur
Joint en T
Connecteur
36
(1)
Joint en T
Connecteur
Joint en T
Connecteur
Joint en T
Connecteur
Joint en T
