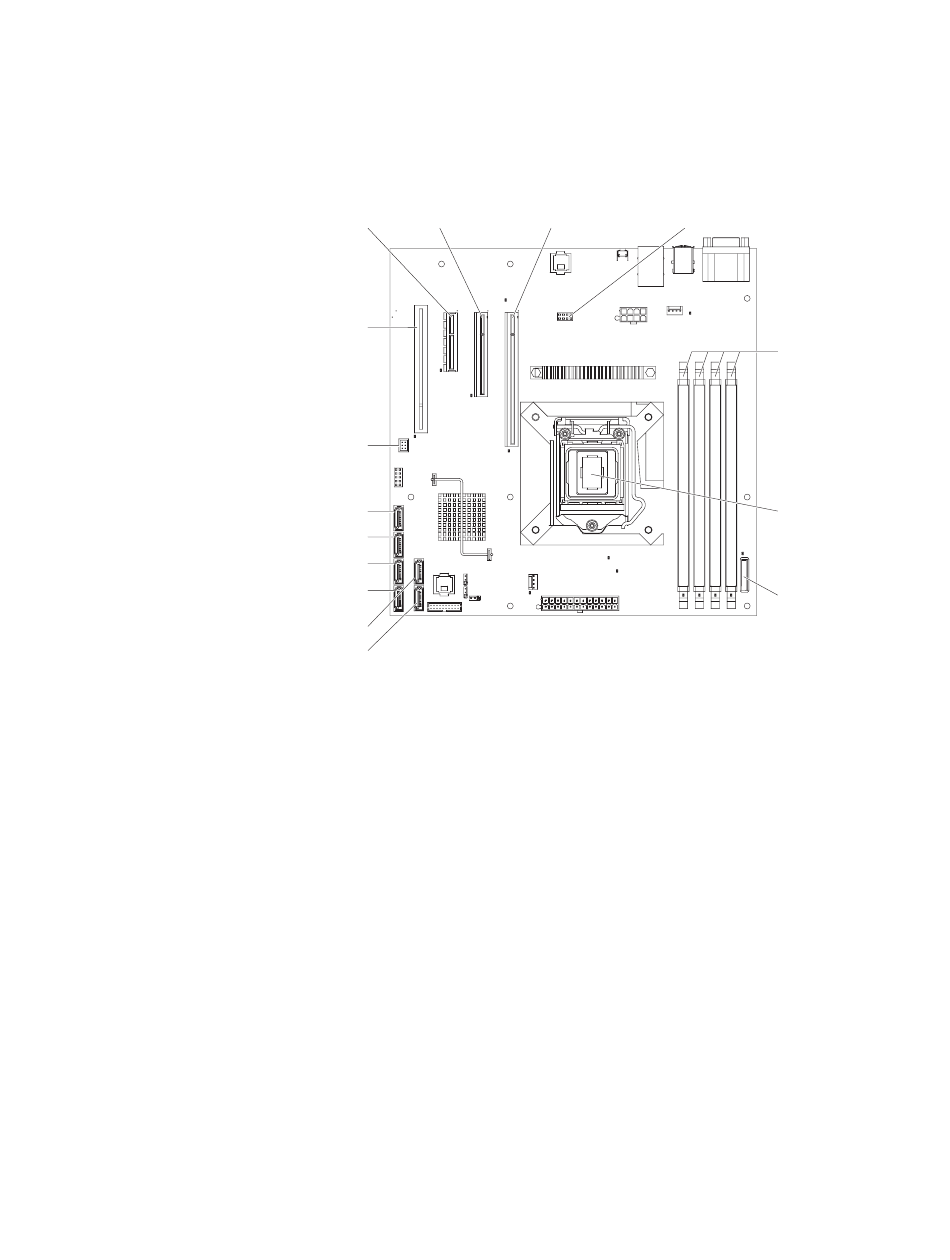

Connecteurs des options de la carte mère
La figure suivante présente les connecteurs de la carte mère correspondant aux
options que l'utilisateur peut installer.
Connecteur d'unité
de bande USB
interne en option
Emplacement 2
PCIe2 x8
(8, 4, 1)
25 W
Emplacement 3
PCIe2 x4
(4, 1) 25 W
Emplacement 4
PCI 32 bits,
33 MHz
SATA 5
SATA 4
SATA 3
SATA 2
SATA 1
SATA 0
Emplacement 1
PCIe2 x16
Connecteur de clé
(8, 4, 1)
de support virtuel
25 W
en option
Chapitre 2. Installation des périphériques en option
Barrettes 1 à 4
Microprocesseur
Batterie
17
