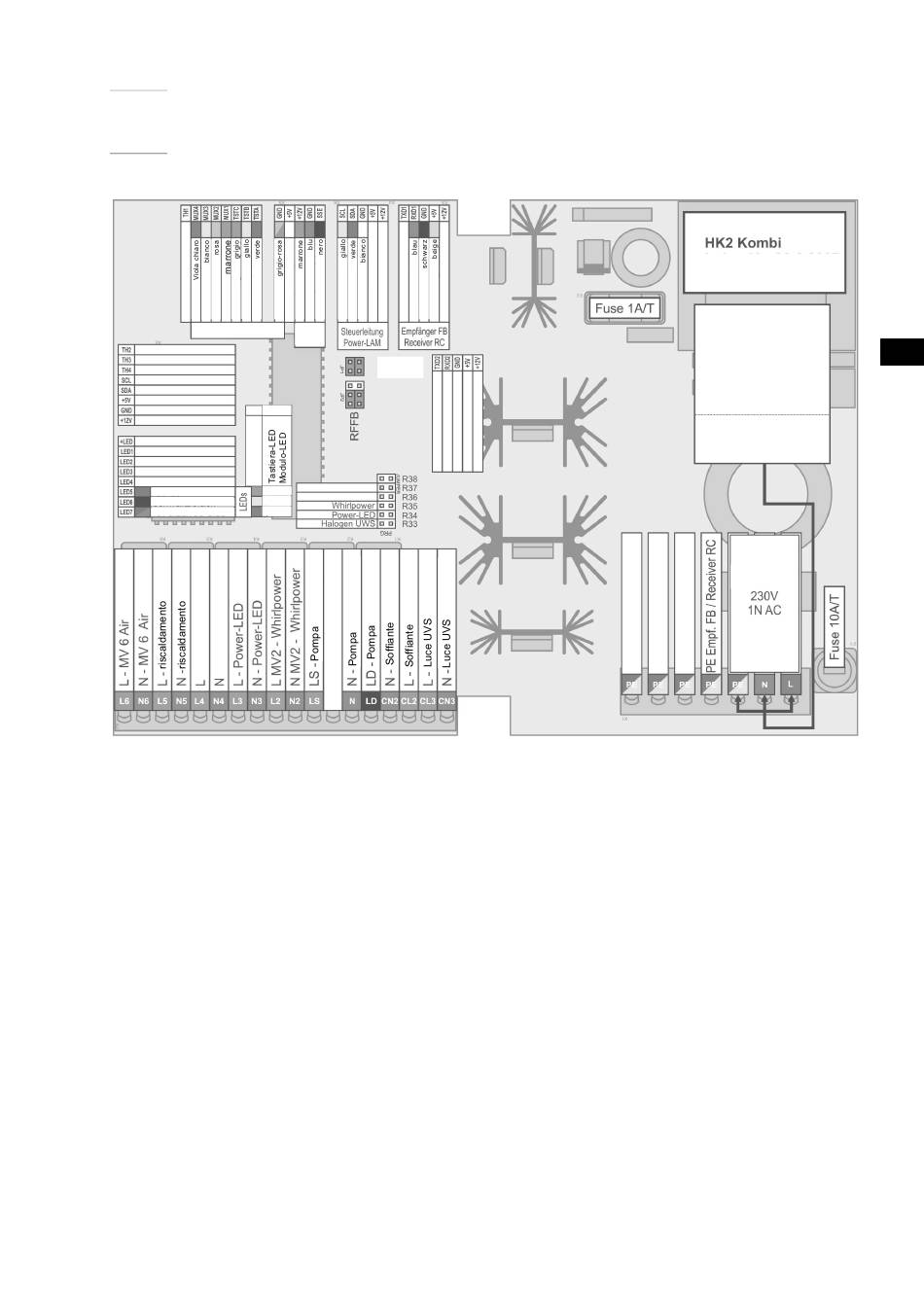

06.04.3 Schema collegamenti Whirlpower
06.04.4 Schema collegamenti Whirlpower + Air
Tastiera
bianco
morrone
rosso
giallo
nero
verde
rosso-blu
Dati sugli allacciamenti elettrici:
Whirlpower/Wirlpower + Air 1 x 230 V / 50/60 Hz, 2 kW, condotto di alimentazione 1 x 10 A disattivato.
Per la variante con il riscaldatore elettrico 2 kW, è assolutamente necessario un separato allacciamento alla rete,
che deve avere una protezione da 10 A.
Sensore
livello
Empfänger FB
Presa IP 65, effettuato
dalla squadra edile
L = marrone
N = blu
PE = verde-giallo
Cavo condotto in originale
3 x 1,5 mm², 2,0m
Rete
51
